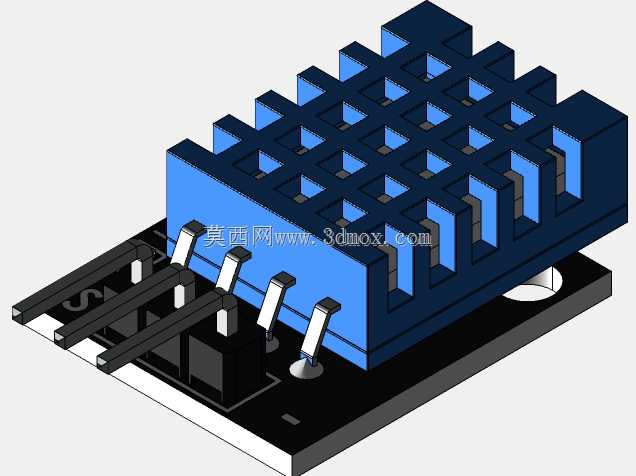

DHT11温湿度传感模块带PCB底座结构

这款温湿度传感模块是面向民用与工业环境参数采集场景设计的小型电子检测部件，可广泛应用于智能家居室内温湿度监测、农业大棚环境参数采集、工业仓储环境管控、暖通空调运行状态反馈、消费电子外设环境感应等多个场景，能够为上位控制系统提供实时的空气温度与相对湿度数据支撑，帮助系统完成环境参数的闭环调控。在实际使用中，该模块可直接插接在标准面包板或定制PCB载板上，通过直插引脚完成供电与数据传输，无需额外搭建复杂的信号调理外围电路，能够大幅降低环境检测节点的开发与组装难度，适配各类低复杂度的嵌入式检测项目需求。从功能特性来看，模块上部的感应主体采用格栅式外壳设计，外壳上的多组纵横贯通槽道能够让外部空气充分接触内部的湿敏与温敏感应元件，同时可以阻挡大粒径灰尘直接接触感应芯体，在保证空气流通效率的前提下为内部精密感应元件提供基础物理防护，避免日常使用中的磕碰、浮尘堆积影响检测精度。下部的黑色PCB载板集成了必要的信号处理电路与上拉元件，将感应芯体的输出信号转换为标准单总线通信格式，仅需单根数据线即可完成与主控芯片的双向数据交互，有效减少了布线占用的接口资源。在设计思路上，该模型完整还原了模块的分层装配结构：上部感应外壳的格栅壁厚均匀，所有槽道的尺寸一致，既保证了结构强度，也避免了壁厚差异导致的注塑成型缺陷；中部的引脚采用弯角直插设计，引脚间距符合通用2.54mm排针标准，能够兼容通用面包板与排座的安装尺寸；下部PCB载板的边角做了圆弧过渡处理，预留的安装孔位可配合螺丝完成模块在设备壳体内部的固定，避免设备振动导致模块移位。从安装边界来看，模块整体外形紧凑，感应主体部分的长宽尺寸与下部载板匹配，引脚伸出长度满足常规插接深度要求，安装时仅需预留对应大小的平面空间，无需额外预留过大的操作间隙，可适配各类空间紧凑的嵌入式设备内部安装需求，同时格栅外壳的顶部与侧面无需紧贴其他结构件，预留足够的空气流通空间即可保证检测数据的准确性。
