DHT22AM2302温湿度传感模块结构设计

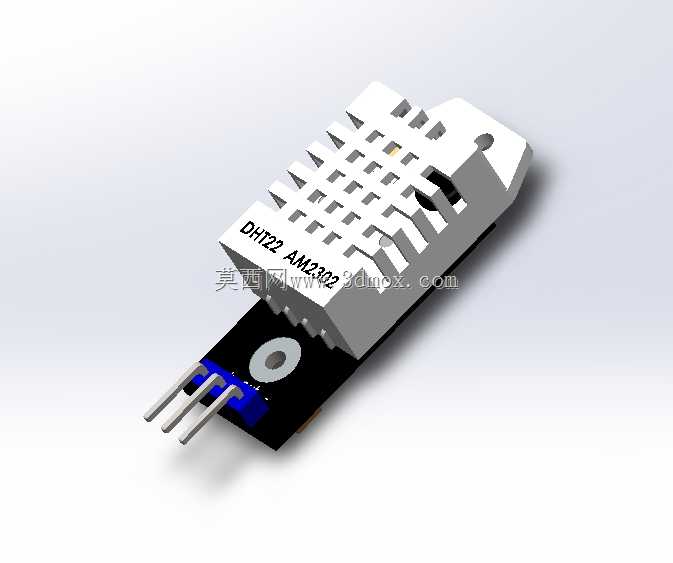

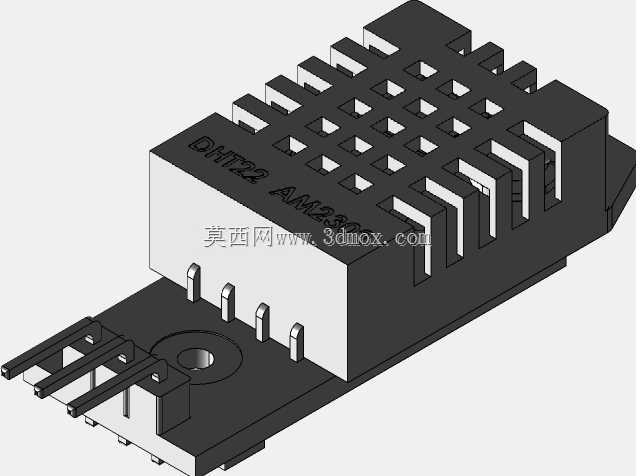

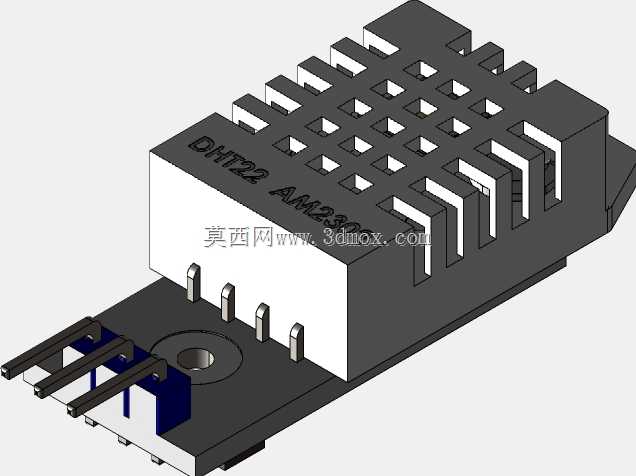

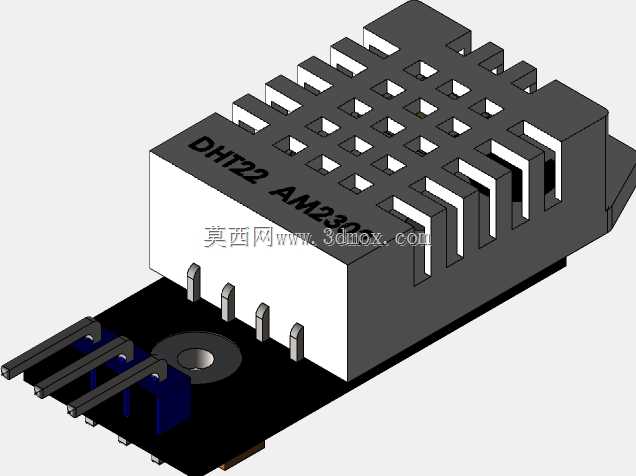

这款温湿度传感模块的三维结构设计，围绕民用与工业场景下的环境参数采集需求展开，可广泛应用于智能家居环境调控、农业大棚温湿度监测、工业仓储环境管控、消费电子外设拓展、物联网终端数据采集等多个场景，作为前端感知单元为后端控制系统提供可靠的温湿度数据支撑，实现环境状态的实时感知与联动控制。模块核心功能是同步采集所处环境的空气温度与相对湿度参数，将物理量转换为可被主控设备识别的数字信号，相比传统模拟式温湿度采集元件，具备抗干扰能力强、布线简洁、校准参数内置的特点，无需用户额外进行复杂的校准流程即可快速投入使用。在设计思路上，整体采用分层堆叠的结构逻辑，上层为温湿度感应核心的防护外壳，外壳表面设计多组平行的通风栅格结构，既能够保证外部空气顺畅流通接触内部感应元件，保障检测数据的响应速度与准确性，又可以阻挡大粒径灰尘、液态水滴直接接触核心感应芯片，避免元件污损影响检测精度与使用寿命；中层为信号处理电路承载的PCB基板，基板上集成信号调理电路与通讯引脚，将感应元件输出的微弱信号进行放大、校准、模数转换后通过标准单总线协议输出；下层为直插式引脚结构，采用标准2.54mm间距排针设计，兼容通用面包板、标准穿孔PCB的安装尺寸，方便用户快速搭建测试电路或集成到自有设备中。外形尺寸方面，整体模块长度控制在40mm以内，宽度15mm左右，感应头部分的外壳厚度约10mm，安装边界预留单侧固定孔位，可通过M2规格螺丝将模块固定在设备壳体、安装支架上，排针引脚伸出PCB基板长度约8mm，既保证焊接后的连接强度，也避免引脚过长占用多余的安装空间。结构设计过程中充分考虑实际使用的装配需求，感应外壳与PCB基板之间采用卡扣加定位柱的配合方式，无需额外粘接即可实现牢固装配，外壳的栅格开口方向避开引脚侧，避免安装过程中手指或其他异物触碰内部感应元件，PCB边缘做圆角处理，防止装配时划伤操作人员或周边线材，整体结构紧凑合理，兼顾检测性能、安装便利性与防护能力，能够适配多数嵌入式开发与小型设备集成的安装空间要求。
