电容式触摸感应按键模块结构设计

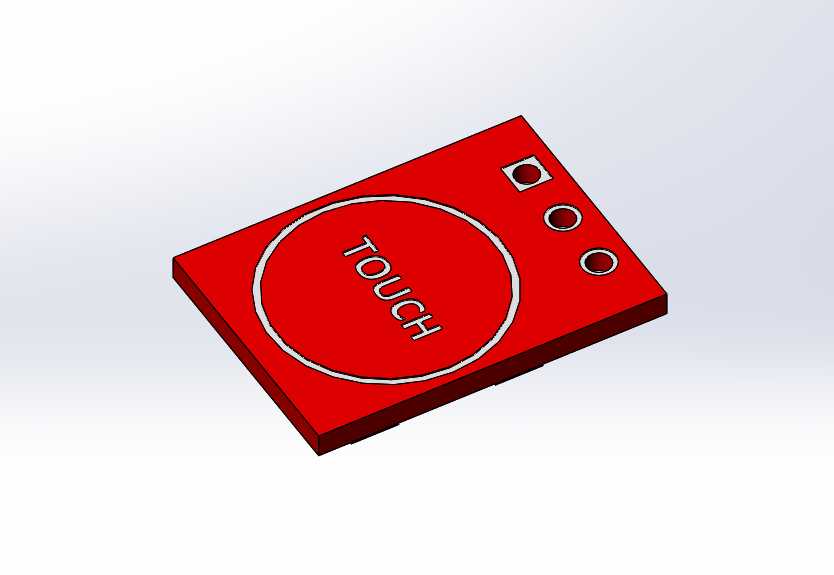

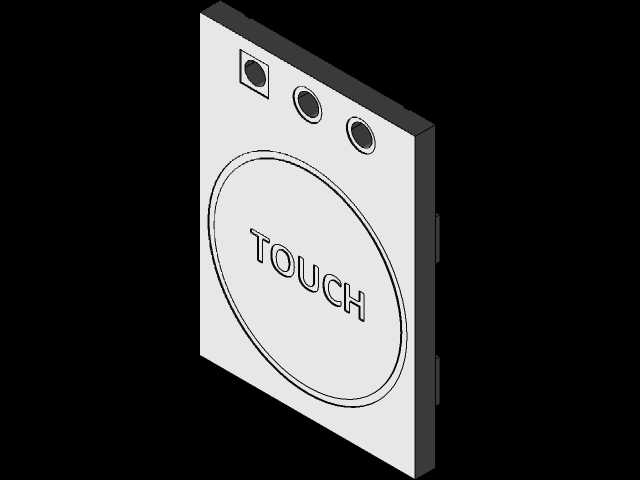

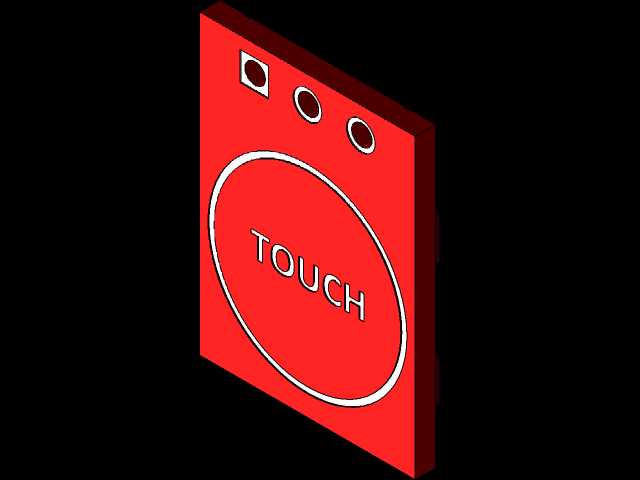

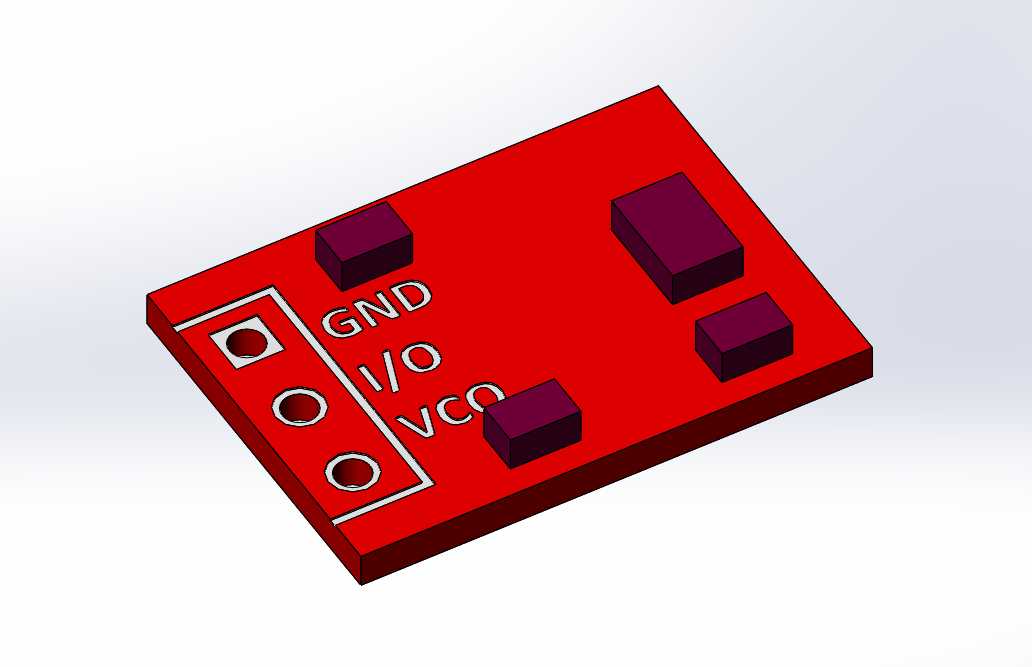

这款触摸感应按键模块主要面向消费电子、智能家居、小型工控终端的人机交互场景设计，可替代传统机械轻触按键，嵌入到智能灯具触控面板、小家电操作界面、门禁触发端、桌面外设控制区等位置，实现无机械触点的触控触发功能，解决传统机械按键长期使用后触点氧化、回弹失效、进灰进水易损坏的痛点，在潮湿、多尘的使用环境下也能保持稳定的触发性能。从功能特性来看，该模块基于电容感应原理工作，当人体手指接触到正面的圆形触控区域时，会改变感应面的电容值，模块内置的检测电路识别到电容变化后即可输出触发信号，支持点动、锁存两种输出模式切换，可适配不同的交互逻辑需求，触发灵敏度可通过板载的外围元件参数调整，既能避免衣物误触，也能保证戴薄手套操作时的识别率。设计过程中优先考虑了嵌入式安装的适配性，整体采用薄型矩形板状结构，主体板面为醒目的红色阻焊层，正面中心预留直径较大的圆形触控感应区，表面印有清晰的TOUCH标识引导用户操作位置，感应区边缘做了白色丝印圈定触控范围，降低用户操作的识别成本。板面一侧排布三个圆形金属化过孔，分别对应电源输入、信号输出、接地引脚，可直接插焊到主控电路板上，也可通过排针引出外接导线，适配不同的安装连接方式；靠近板边位置预留一个方形安装定位孔，可通过螺丝将模块固定在设备外壳内部的安装柱上，避免模块移位导致触控位置偏移。设计时特意预留了厚度调整空间，可根据不同设备的外壳壁厚、内部安装间隙调整模块整体厚度，适配从超薄面板到厚壁壳体的不同安装边界，模块边缘做了圆角处理，避免安装时刮伤内部导线或者外壳结构，板上元件布局紧凑，所有元件均布置在板面非感应区域，避免元件金属部分干扰电容感应的检测精度，保证触控触发的稳定性。
