蒙克卡车绞车立柱用回转液压缸结构

　　在矿用蒙克卡车的绞车系统里，立柱回转动作的执行核心就是这类带法兰安装端的回转液压缸，这类缸体的应用场景非常明确，就是配套绞车立柱的角度调整作业，通常单套绞车系统会成对配置，最多可同时布置4支同规格缸体，缸体的安装端面直接贴合立柱的安装基准面，通过法兰周向的螺栓孔完成刚性固定，避免作业过程中缸体受侧向载荷出现偏移。从实际使用工况来看，蒙克卡车在野外矿区作业时，绞车需要频繁调整立柱的回转角度来适配不同的牵引、拖拽作业需求，这类回转缸不需要承担过重的轴向负载，核心作用是输出稳定的回转推拉力，带动立柱绕铰接点完成指定角度的偏转，作业过程中缸体始终处于承压状态，对缸筒的内壁粗糙度、活塞密封件的耐压性能都有明确要求，避免矿区多尘、温差大的环境下出现内泄或者卡滞问题。

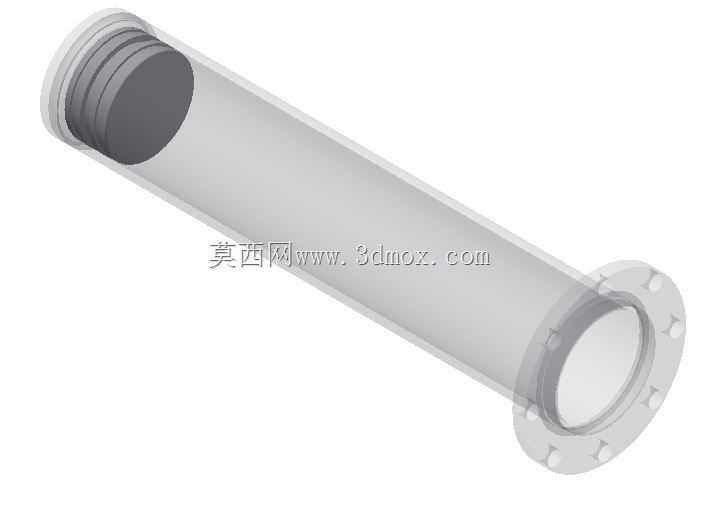

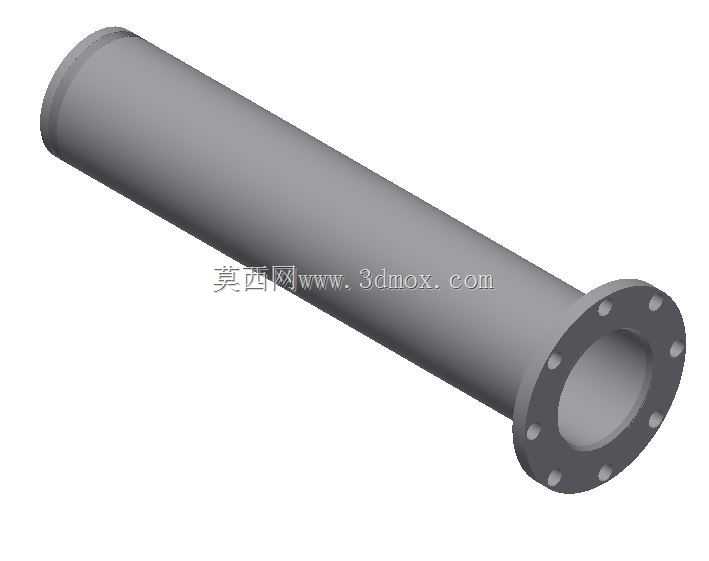

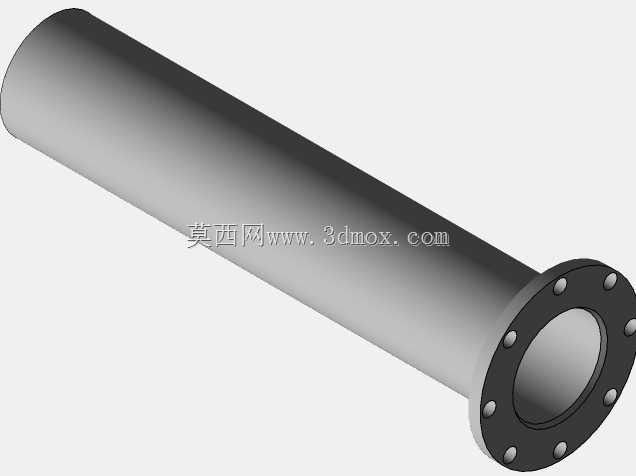

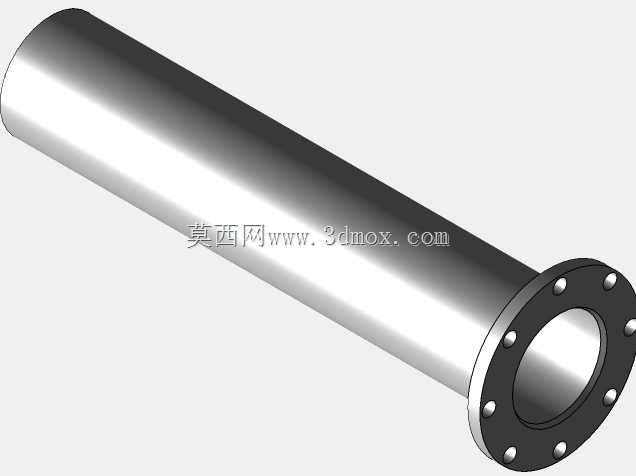

　　从结构设计思路来看，这款缸体采用了单杆法兰安装的经典结构，缸筒部分为等径直筒结构，一端为封闭的缸底端，另一端为带螺栓孔的法兰安装端，法兰端的内孔为活塞杆的伸出通道，同时集成了密封件的安装槽位，周向均匀布置的螺栓孔完全匹配绞车立柱安装面的螺纹孔位，安装时不需要额外做转接板，直接贴合打紧螺栓即可完成固定，大幅降低现场安装的调整工作量。缸筒的外壁做了均匀的壁厚设计，在满足16MPa额定工作压力的强度要求前提下，尽可能控制缸体整体重量，避免给卡车的上部结构增加过多的额外负载，毕竟矿区作业的车辆对整备重量的控制直接关系到载重能力和燃油经济性。

　　尺寸边界方面，这款缸的缸筒通径为110mm，有效工作行程为550mm，这个参数是完全匹配蒙克卡车绞车立柱的回转角度需求计算得出的——当活塞杆完全伸出时，立柱刚好回转到最大作业角度，完全收回时则回到收纳运输状态，行程余量控制在5mm左右，既避免活塞到位时撞击缸端盖，也不会因为行程冗余过大导致缸体长度不必要的增加。法兰端的安装孔分布圆直径、螺栓孔数量和孔径都和原车安装位完全适配，安装后缸体的轴线和立柱铰接点的力臂距离经过精准核算，保证缸体输出的推力可以在整个行程范围内都保持最优的力传递效率，不会出现角度死点，哪怕是在最大伸出位置，缸体的受力角度也不会让密封件承受偏载，延长密封件的更换周期。

　　实际选型适配的时候，需要注意这类缸的油口位置是布置在缸筒靠近法兰端的侧壁上，安装时要预留足够的油管接头安装空间，避免和立柱的加强筋结构产生干涉，同时缸体的外壁和周边的结构件要留出至少10mm的间隙，防止车辆行驶过程中振动导致缸体和周边构件磕碰损伤漆面或者缸壁。另外因为是矿区使用场景，缸体的外露活塞杆表面需要做高频淬火加镀铬处理，硬度达到HRC55以上，避免飞溅的碎石击打活塞杆表面造成划痕，导致密封件过早磨损漏油。这类回转缸的结构没有集成复杂的位移传感器或者缓冲装置，依靠液压系统的换向阀节流来实现到位缓冲，结构简单可靠，非常适合矿区这种维护条件有限的作业场景，出现故障时可以直接整体更换，不需要在现场做复杂的拆解维修，大幅降低设备的停机时间。

　　在三维建模过程中，这类缸体的建模重点在于法兰端的螺栓孔位置度、缸筒和法兰的同轴度，以及内壁和活塞的配合公差，建模时需要严格按照实际尺寸还原，不能随意简化法兰的安装孔或者密封槽结构，否则后续做装配模拟的时候会出现干涉问题，影响整体绞车结构的设计校验。尤其是缸体的长度尺寸，要严格对应550mm行程的安装距要求，安装距是指缸体完全收回时两个安装端面之间的距离，这个尺寸直接决定了安装后立柱的初始角度，一旦建模时尺寸出现偏差，后续装配完成后立柱的回转角度就会达不到设计要求，需要重新调整缸体参数，耽误整体的设计进度。
