双出杆车辆转向液压缸结构设计

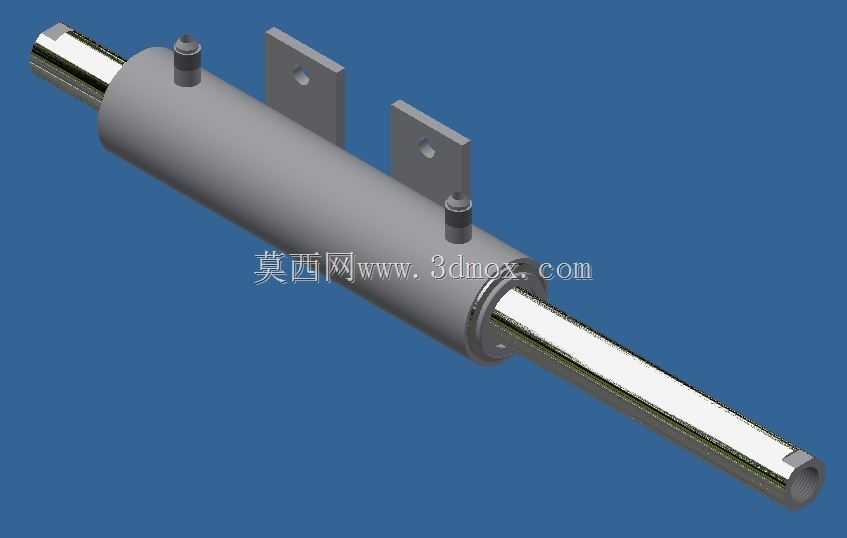

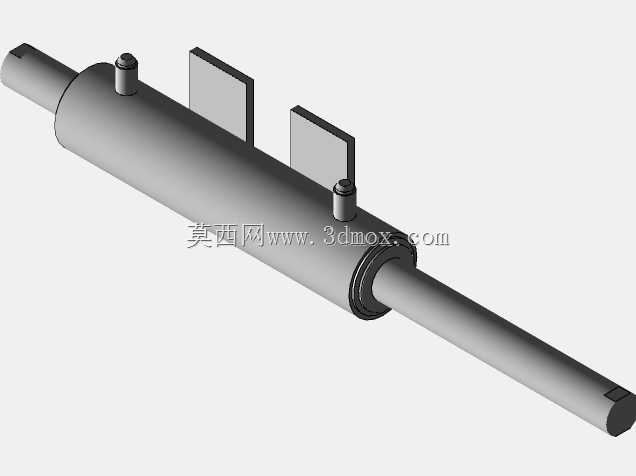

这款转向执行元件主要配套轮式行走设备的转向连杆机构，在场地作业车辆、小型农用机械、厂区转运设备的转向系统中承担动力输出角色，通过高压液压油驱动活塞杆双向伸缩，拉动转向连杆带动车轮偏转，实现设备的行进方向调整。从结构设计来看，采用双出杆对称布局，缸筒两端配置带支撑环的导向套，可抵消活塞杆伸缩过程中的径向偏载，避免长期使用后出现杆体刮蹭、密封件偏磨的问题；缸筒外壁焊接两个带安装孔的固定支耳，安装孔轴线与活塞杆轴线平行，可直接通过螺栓固定在车架的安装支座上，无需额外设计转接工装，能有效缩减转向系统的整体安装空间。缸体上下侧预留的油口采用标准公制螺纹接口，可直接配套常用的液压管路接头，油道内部做了倒角过渡处理，减少高压油液流动过程中的压力损失，同时避免油液紊流带来的系统振动、异响问题。从性能参数匹配来看，该缸额定工作压力适配18MPa级别的常规液压系统，单侧推力可达2吨，150毫米的行程可覆盖多数小型轮式设备的转向角度需求，不会出现行程不足导致转向角过小、转弯半径过大的问题，也不会因行程冗余造成结构浪费、安装空间占用过大的情况。建模过程中对密封沟槽、导向套配合公差、支耳焊接位置的形位公差都做了还原，可直接用于液压系统的装配干涉检查、转向机构的运动仿真，也能作为同类转向液压缸设计的参考蓝本，帮助设计人员快速完成安装位置校核、管路布局规划，减少重复建模的工作量。在实际选型匹配时，可根据设备的满载轴荷、转向阻力矩调整缸径、杆径参数，该结构的支耳安装形式适配性较强，仅需调整支耳间距、安装孔尺寸即可适配不同车架的安装点位，双出杆的结构也能保证左右转向的推力、速度一致，避免转向过程中出现左右力度不均、回正偏差的问题，适合在开式液压转向系统中使用，对油液清洁度的要求与常规高压液压元件一致，日常维护仅需定期更换密封件、检查油口连接密封性即可，结构可靠性较高，能适应户外作业、厂区转运等多尘、变温的工作环境。
