推拉式快速夹持拨动夹具结构设计

这款推拉式拨动夹具是工业生产场景中应用极为广泛的手动快速夹紧构件，在机械加工工装定位、焊接工位工件固定、装配流水线工件夹持、小型零部件检测装夹等场景中都能发挥核心作用，能够替代传统螺栓压紧、压板固定等低效装夹方式，大幅降低操作人员的装夹辅助工时，提升工位作业的流转效率。

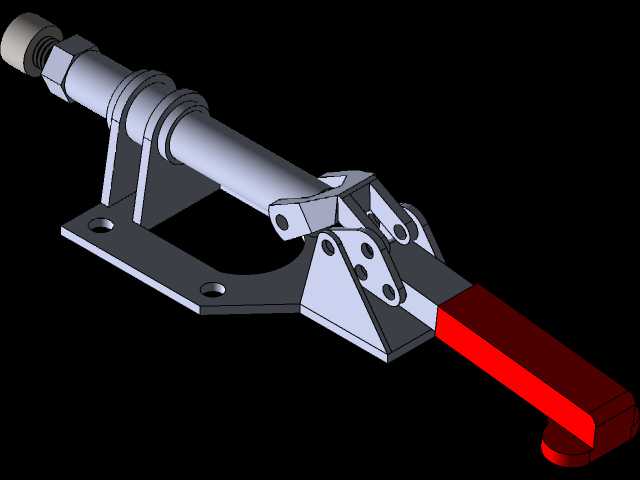

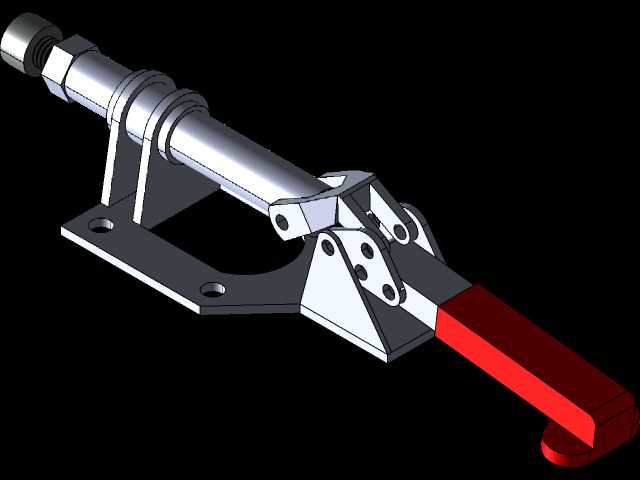

从实际用途来看，该夹具依靠肘节连杆的死点锁止原理实现可靠夹紧，当操作人员扳动红色握持手柄完成150度行程的扳动动作时，内部连杆结构会越过力学死点位置，此时夹头端会产生稳定的轴向锁紧力，即便在承受一定振动、切削外力的工况下也不会出现松脱问题，能够稳定维持110KG的夹持容量，适配绝大多数中小型金属、非金属工件的装夹需求，最大可承载148g的配套压头组件重量，不会因压头自重出现锁止失效的情况。

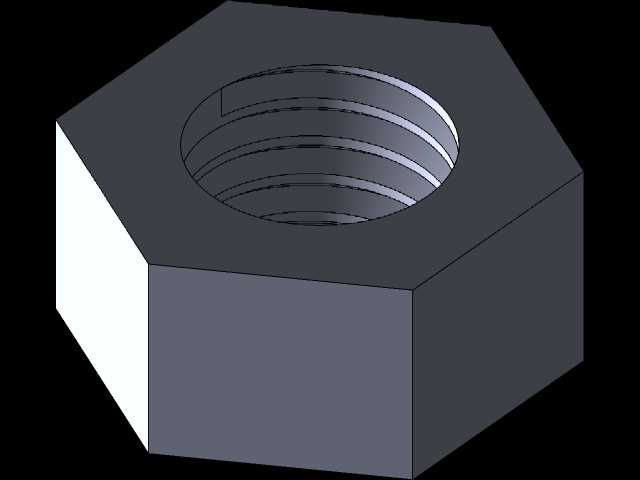

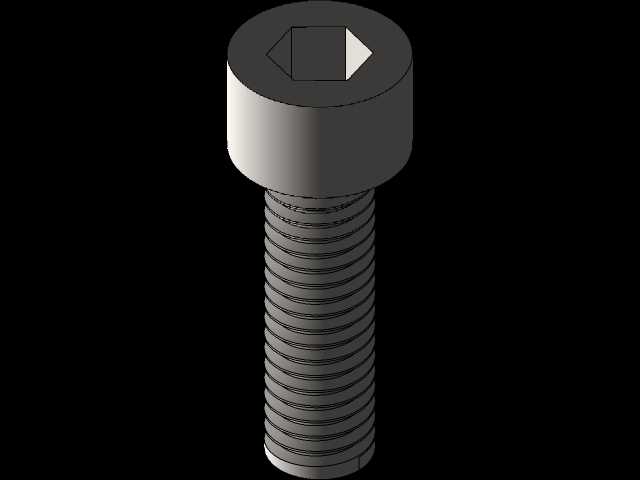

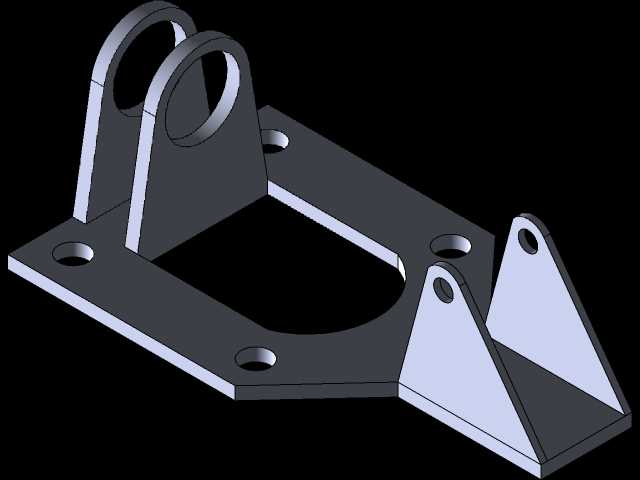

在功能特性设计上，这款夹具采用了水平推拉式的施力方向，夹头端配备可调节的螺纹锁紧结构，操作人员可以根据待夹持工件的厚度、装夹间隙需求，旋转端部的调节螺母调整夹头的伸出长度，适配25mm范围内的行程调节需求，无需额外加装垫片即可适配不同尺寸的工件装夹。底座采用带安装孔的平板式结构，两个对称布置的安装孔可以通过螺栓直接固定在工装台、焊接平台或者流水线工位板上，安装边界清晰，不需要复杂的适配加工即可完成部署。手柄部分采用包覆式的红色握持结构，表面做了防滑的轮廓处理，操作人员扳动时受力均匀，长时间操作也不会出现硌手、打滑的问题，提升了操作的舒适度与安全性。

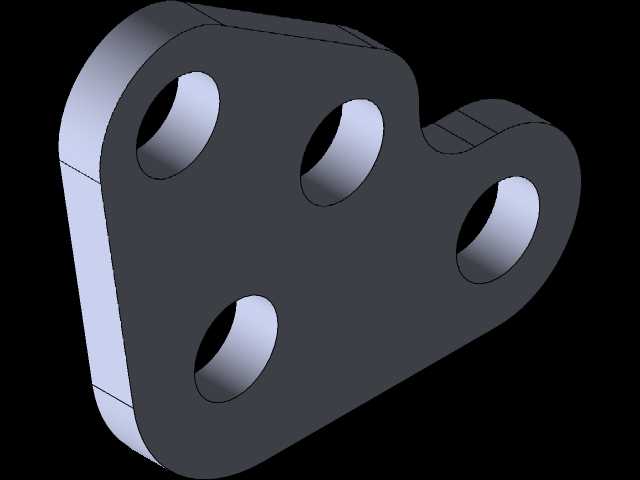

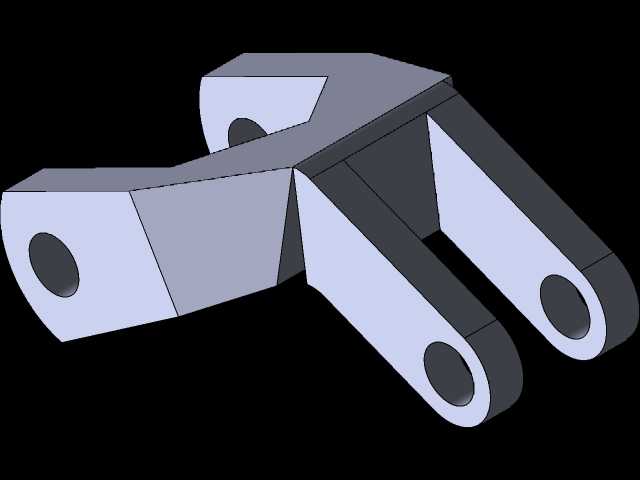

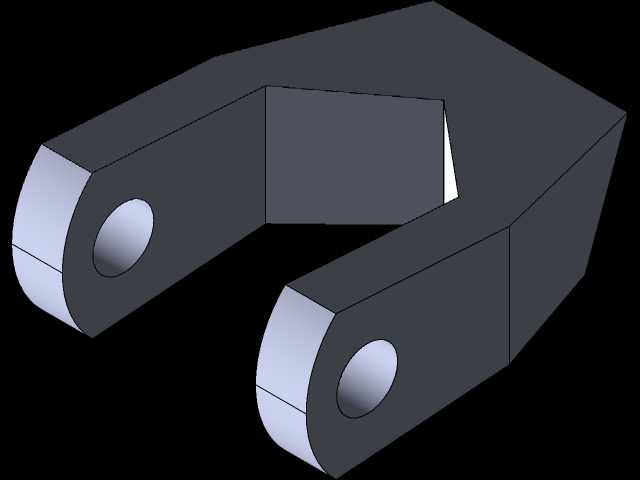

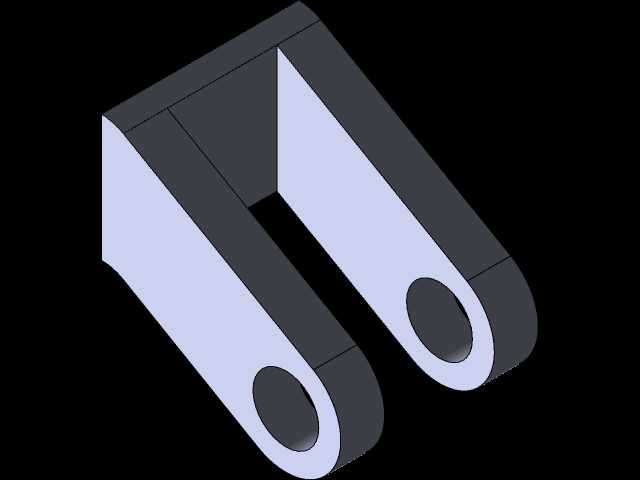

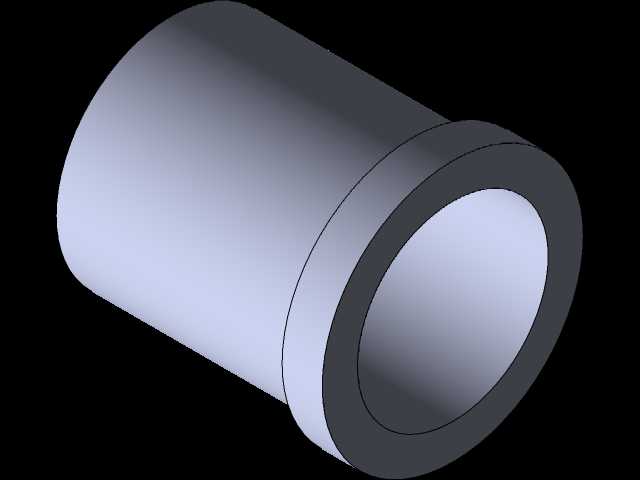

设计思路上，这款夹具充分考虑了工业场景的耐用性需求，所有铰接销轴位置都做了耐磨衬套的预留结构，长期反复扳动使用也不会出现铰接孔磨损导致的间隙过大、锁止精度下降问题；主体支架采用一体式折弯成型的结构设计，减少了不必要的拼接焊缝，整体结构刚性更强，在承受最大夹持力时不会出现支架变形、偏移的问题；连杆机构的铰接点布局经过力学优化，操作人员只需要施加很小的扳动力，就可以在夹头端获得足够的锁紧力，操作手感轻便，同时解锁时只需要反向扳动手柄即可快速松脱工件，整个装夹、松脱的动作可以在一秒内完成，完全适配高频次重复装夹的作业场景。

在安装适配性上，这款夹具的整体结构紧凑，不会占用过多的工位安装空间，轴向的施力方向可以适配侧面装夹、端面顶紧等多种装夹需求，既可以单独作为单个工位的夹紧元件使用，也可以多个组合布置，完成复杂形状工件的多点同步夹持，在五金加工、电子装配、木制品加工、塑胶件修边等多个领域的工装设计中都具备很高的适配性。
