带齿轮传动结构的小型起重绞车装置

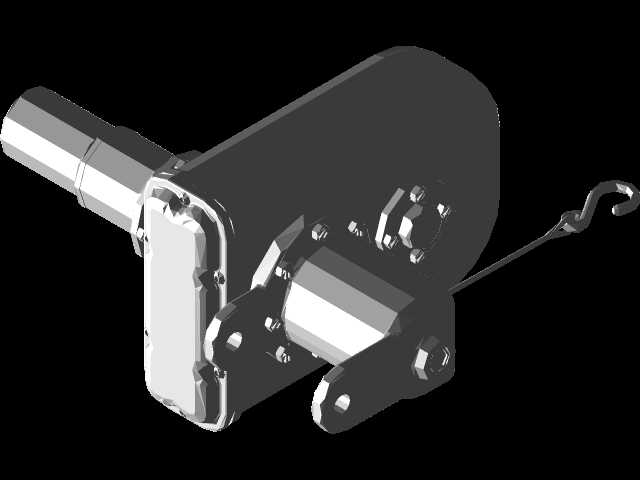

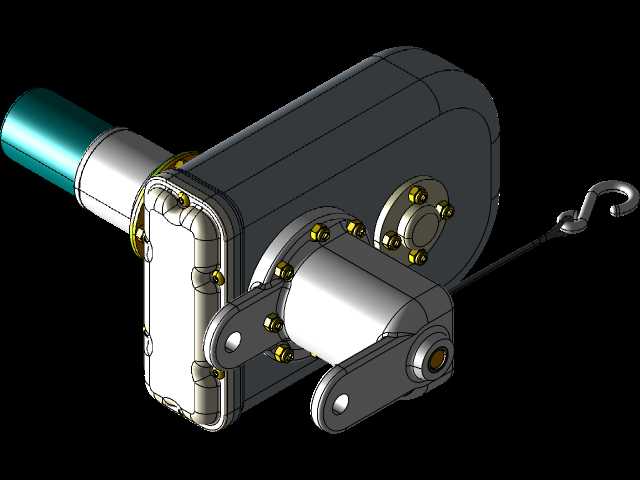

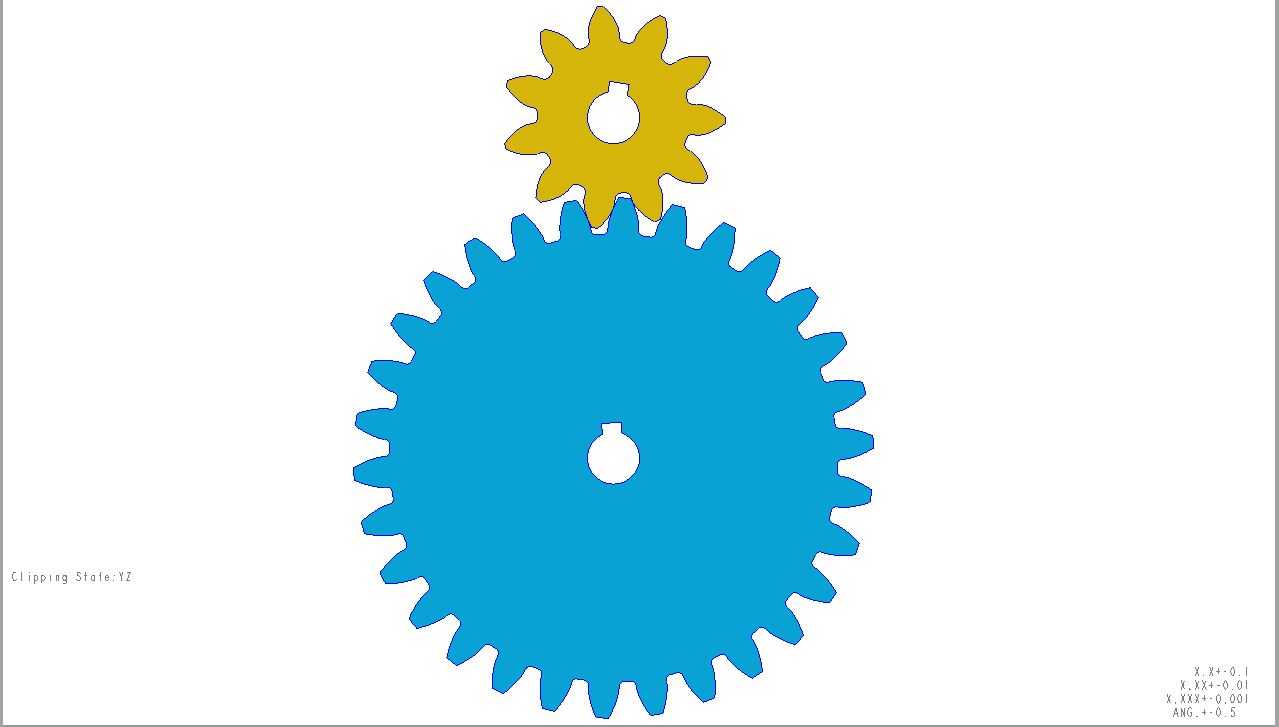

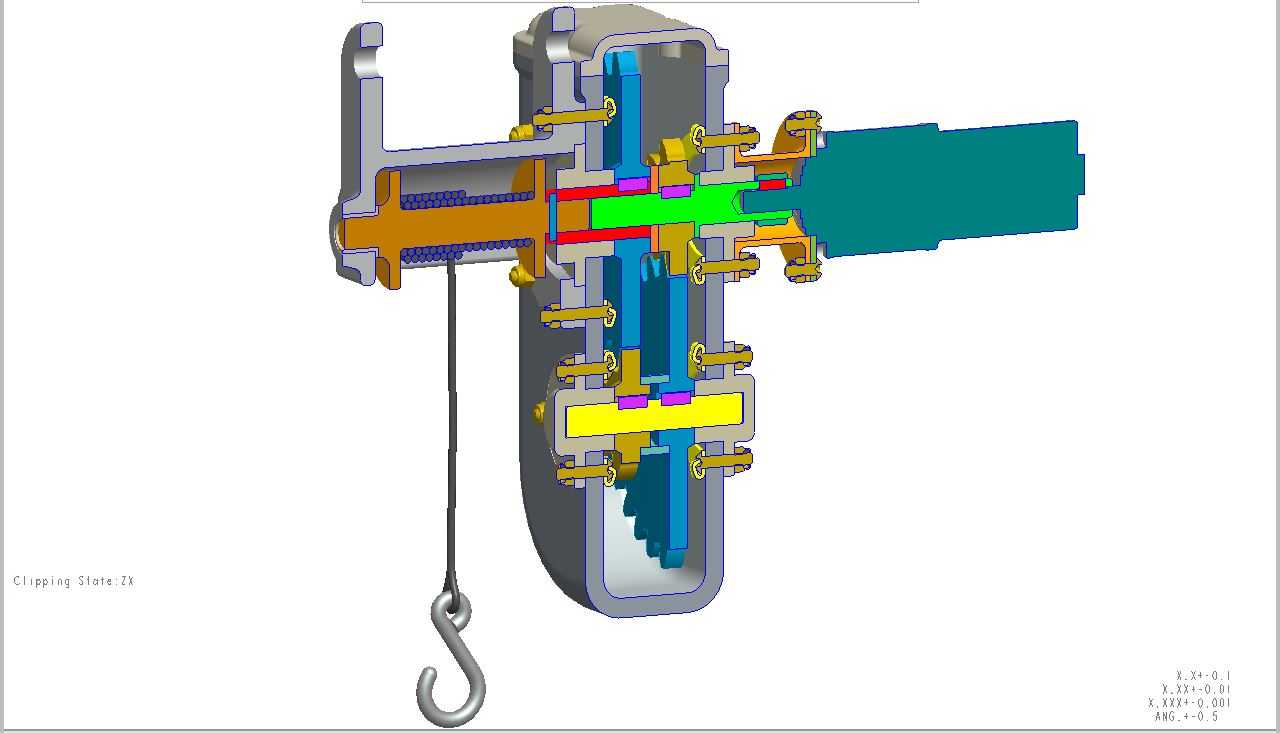

这款小型起重绞车搭配两级齿轮变速结构，主要面向小型作业场景的轻载吊装需求，常见于小型维修车间的零部件吊运、仓储区域的轻型货物上下架转移、户外小型施工点位的工具材料短距离起吊，也可适配小型专用作业车辆作为随车起重配套部件，解决狭小空间内无法部署大型起重设备的重物移位难题，额定承载适配百公斤级的轻载作业工况，整体结构紧凑无需占用过大安装空间。设备核心功能是通过齿轮传动的减速增扭作用，将输入端的动力放大后传递到卷筒轴，带动吊钩完成重物的垂直起升与下降动作，两级齿轮的传动配比经过匹配设计，既保证输出扭矩足够拉动额定载荷，也控制了吊钩的升降速度处于安全可控区间，避免轻载作业时速度过快引发的重物晃动、操作失控风险，齿轮采用激光切割工艺加工，齿形精度有保障，传动过程中啮合顺畅，能有效降低运行过程中的异响与齿面磨损，延长核心传动部件的使用寿命。设计过程中优先考虑了结构的集成度与维护便捷性，变速箱壳体采用剖分式结构，通过螺栓紧固连接，日常检查齿轮啮合状态、补充润滑脂时无需完全拆解整个装置，输入端预留了标准的动力连接接口，可适配手动摇柄、小型电机等不同动力输入形式，能根据实际作业场景的动力条件灵活选择驱动方式，卷筒与吊钩采用一体化的悬挂布局，吊钩直接垂挂在卷筒下方的出绳位置，减少了钢丝绳的转向弯折，降低钢丝绳的疲劳损耗。整体安装边界控制在小型设备适配范围内，横向伸出的输入轴长度、纵向的壳体高度都做了紧凑化处理，安装时只需固定变速箱壳体的基座位置即可完成整机固定，不需要额外搭建复杂的支撑机架，壳体外侧的螺栓连接位均做了沉台处理，避免突出的螺栓头剐蹭作业人员或者周边物料，吊钩采用标准起重吊钩结构，带有防脱卡扣设计，起吊作业时能防止吊索意外滑脱，变速箱内部的齿轮轴均通过轴承支撑在壳体上，运转时的径向跳动量控制在合理区间，保证传动过程平稳无卡滞，整体结构没有冗余的外置部件，能适应多粉尘、小空间的复杂作业环境。
