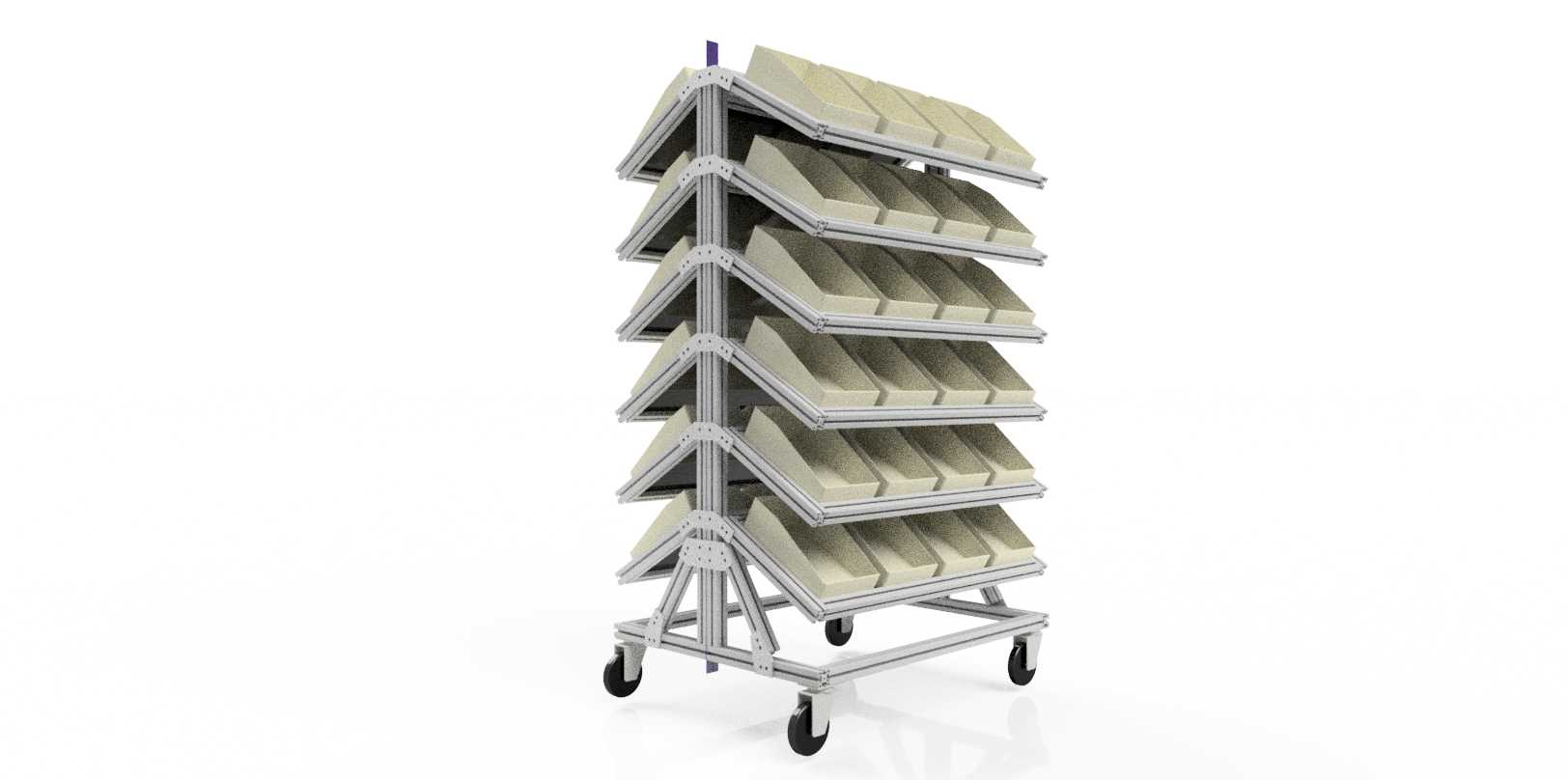

铝型材框架斜置式多层物料储物架

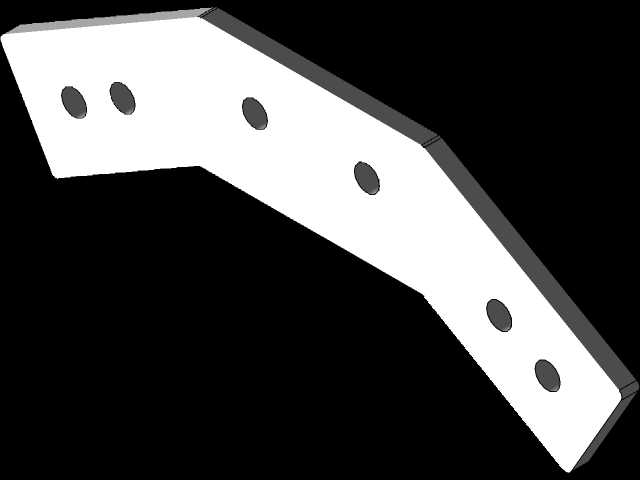

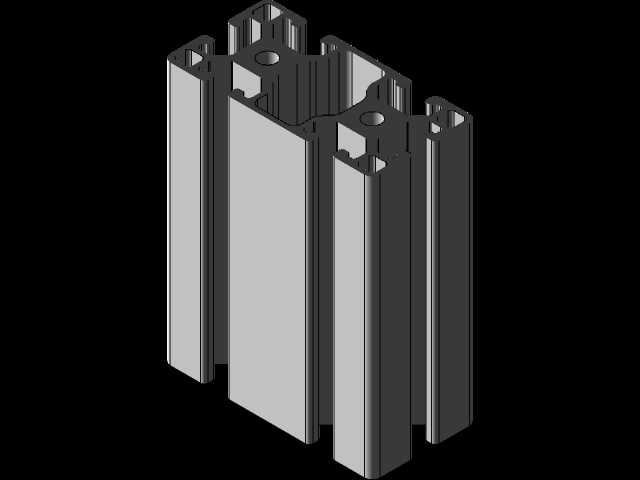

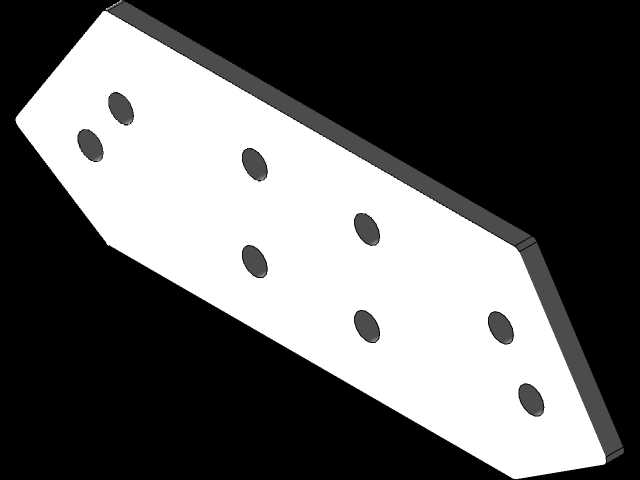

车间零散小件存储长期存在取料弯腰频次高、料盒易滑落、架体挪动后层板错位的痛点，这款斜置多层储物架从加工适配角度做了全链路的落地考量，没有追求华而不实的异形结构，所有构件都贴合常规机加工与型材拼装的工艺边界。料盒采用激光切割纸板弯折成型，切割路径做了共边排样优化，相邻料盒的折边共用切割轨迹，整板纸板的材料利用率能提升近两成，弯折处预留的压痕线深度控制在纸板厚度的三分之二，既保证弯折后棱角挺括不塌边，又不会出现折痕处开裂的问题，料盒前低后高的斜度经过反复校核，取件时视线能直接覆盖盒内所有物料，不用抬手翻找，后侧的挡边高度刚好抵住物料尾部，哪怕架体推行时遇到车间地面的接缝颠簸，盒内零件也不会从后侧滑出掉落。架体主框架选用两种规格的T型槽挤压铝型材，40mm×40mm型材作为竖向主承力立柱，每层层板的支撑位置都提前在型材槽内预置了弹性螺母，不用后期在型材上钻孔攻丝，拼装时只需要拧紧紧固件就能完成层板固定，40mm×80mm型材作为底部承力横梁，加宽的截面能抵消多层料盒满载后产生的下挠力矩，底部横梁和立柱的连接角件做了加厚处理，角件和型材贴合的面做了细微的网纹滚花，螺丝锁紧后不会因为长期受震动出现连接松旷。层板的倾斜角度没有做死固定，而是利用T型槽的可调特性，能根据存放物料的盒体高度灵活调整层间距，存放较高的零件时可以抽掉中间一层的支撑件，拓展单格的储物高度，不用额外更换型材构件。底部的脚轮安装座直接卡在铝型材端槽内，不用额外焊接安装板，两个带刹车的万向轮布置在推行侧，转向时不用抬起架体就能轻松调整方向，刹车踏板的高度距离地面留有足够间隙，穿劳保鞋也能轻松踩下锁定，不会出现卡鞋边的问题。所有型材的切割端面都做了倒角处理，拼装时不会划伤操作人员的手套，料盒和层板的接触位置贴了薄绒防滑垫，推行过程中料盒不会和铝型材层板产生硬摩擦异响，也不会因为频繁取放料出现位置偏移。整个架体的所有构件都能在常规五金渠道采购到，没有定制异形件，哪怕后期某个构件出现损坏，不用整架报废，单独更换对应零件就能继续使用，完全适配车间小批量自制仓储器具的加工能力，不用依赖外协加工，从下料到拼装完成，两个熟悉型材装配的工人半天就能完成整架组装，后期改造成本也极低。
