180度旋转挖掘臂机械结构三维设计

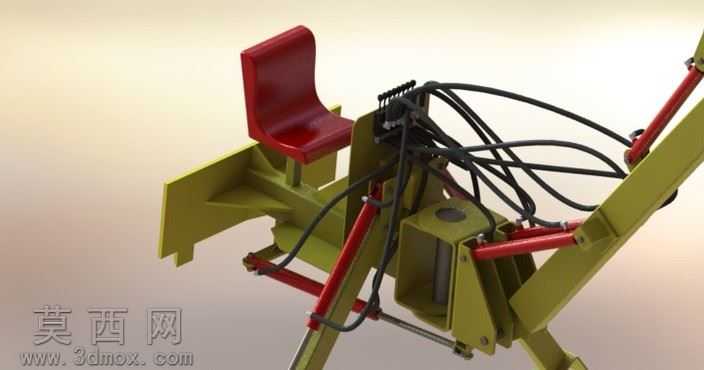

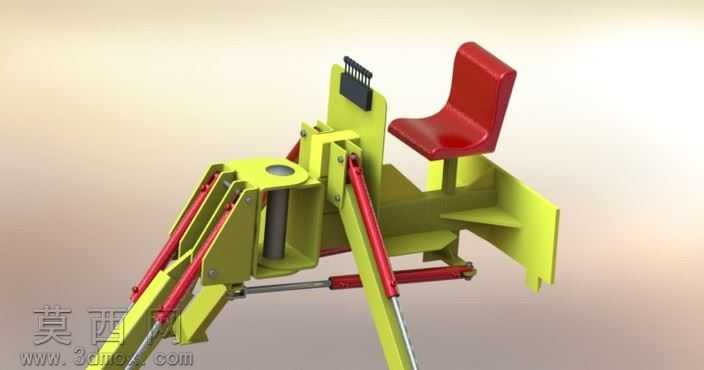

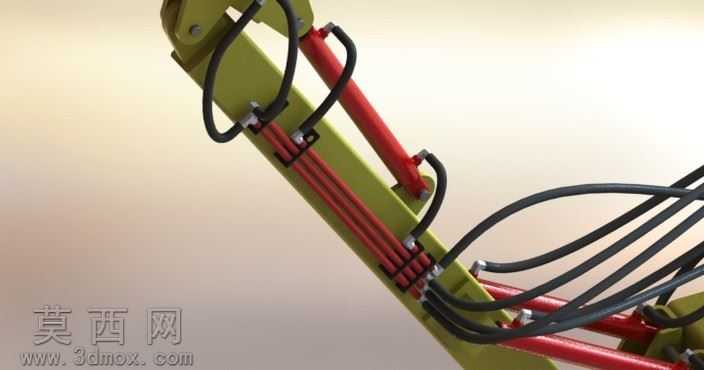

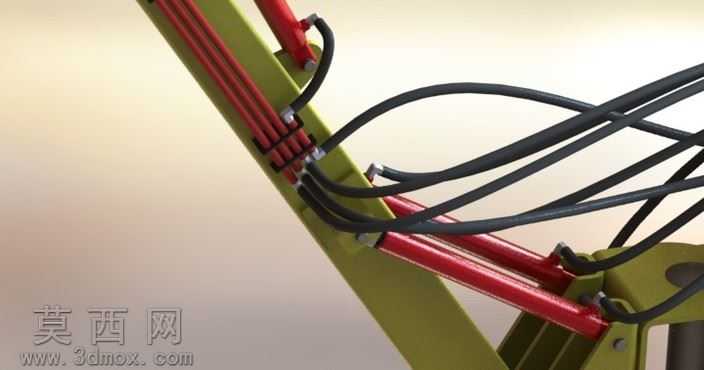

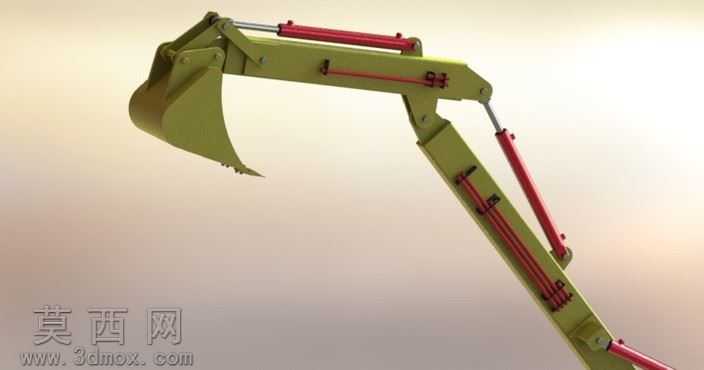

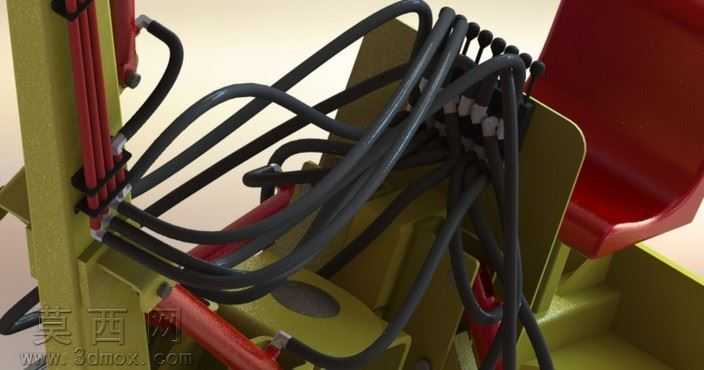

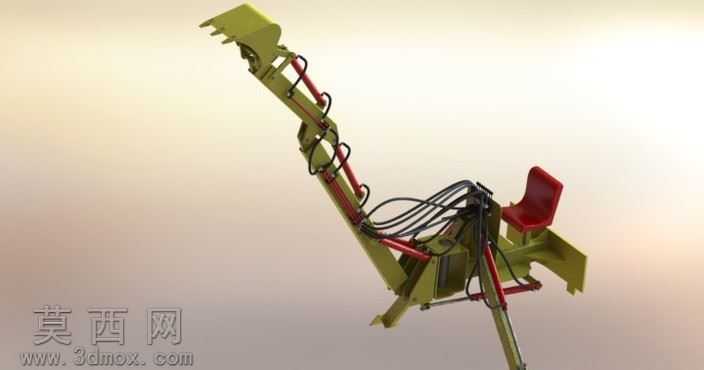

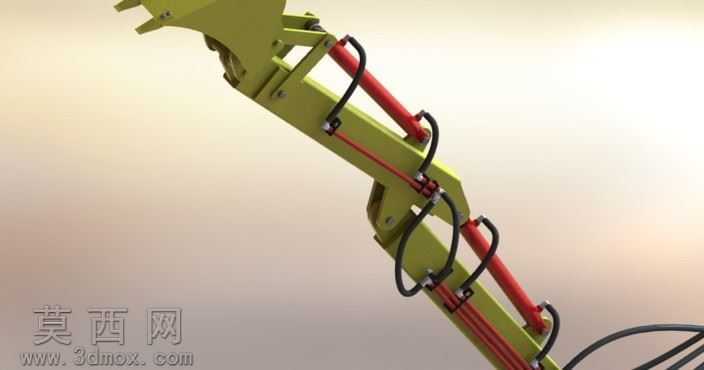

本作品为挖掘作业装置的最终迭代版本三维建模成果，建模过程围绕实际作业需求展开结构设计，核心实现了臂架180度旋转的作业功能，同时完成了刚性管路的一体化布局设计，操作靠背结构也按照人机操作的适配尺寸完成了参数化建模。建模阶段首先从整体作业工况出发，确定臂架的多段铰接结构比例，每一段臂体的折弯角度、铰接点位置都经过反复校核，确保旋转过程中各部件不会发生运动干涉，同时匹配液压油缸的安装行程，让臂架的抬升、伸展、挖取动作都能顺畅完成。材质渲染阶段，针对不同部件做了区分处理：臂架主体采用工程机械常用的黄绿色金属漆面材质，还原真实设备的涂装质感，表面添加细微的颗粒质感模拟漆面的哑光效果；液压油缸的活塞杆部分做了镀铬金属材质处理，呈现高反光的金属光泽，缸筒部分则采用深灰色金属材质，和臂架主体形成视觉区分；操作座椅采用红色硬质塑料材质，表面添加细微的磨砂纹理，还原工程座椅的真实触感；铰接销轴部分做了发黑处理的金属材质，突出结构的连接细节。结构设计上，除了核心的旋转臂架结构，还对侧边的刚性管路做了随形排布设计，管路沿着臂架的折弯走向固定，预留了臂架活动时的管路弯曲余量，避免作业过程中管路出现拉扯、挤压损坏的问题；操作位的靠背结构严格按照人体操作的倚靠尺寸设计，确定了靠背的高度、倾斜角度以及和操作位的相对位置，保障长时间作业的操作舒适度。整个建模过程严格遵循机械设计的尺寸规范，每一个部件的装配关系都做了约束校验，从臂架的主体结构到细小的固定螺栓、管路卡箍都完成了精细化建模，最终呈现的模型既可以直观展示挖掘装置的整体外观形态，也能清晰呈现内部的铰接传动结构、液压布局以及人机操作部分的设计细节，完整还原了该挖掘装置最终版本的全部设计特征。
