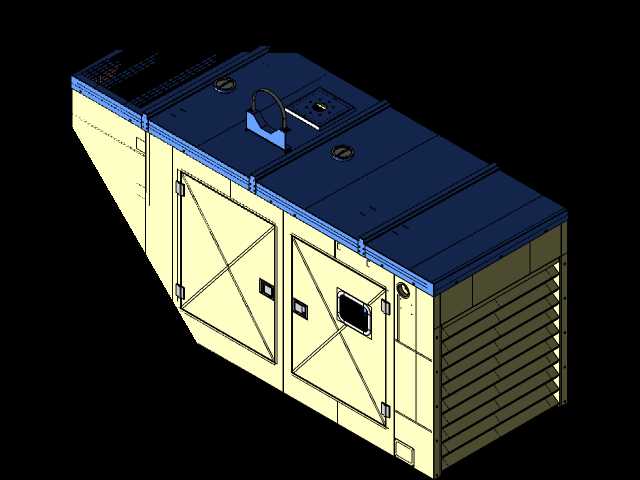

静音式柴油发电机组外罩钣金结构

这款外罩结构主要应用于固定式柴油发电机组的户外与室内布设场景，覆盖工地临时供电、商业体备用电源、工厂应急保电、偏远区域独立供电等多类使用场景，核心作用是为内置的发电机组核心部件提供全方位防护，同时优化机组运行的使用体验。在实际使用过程中，该外罩首先承担物理防护功能，能够隔绝户外扬尘、雨水、杂物磕碰对机组发动机、发电机、控制模块等核心部件的损伤，避免外露部件长期暴露出现锈蚀、线路老化加速、异物卡滞散热结构等问题，大幅延长机组的整体使用寿命。其次外罩通过钣金拼接的密封结构配合内部预留的吸音棉填充空间，能够有效阻隔机组运行时产生的机械噪音与气流噪音，将机组运行的外传噪音控制在合规范围内，降低对周边办公、居住区域的噪音干扰，适配对噪音管控有要求的城区、居民区周边使用场景。外罩侧面设置的双开门结构，预留了足够的检修操作空间，日常维护时无需整体拆解外罩，仅需开启对应位置的检修门即可完成机油更换、滤芯更换、线路检修、故障排查等常规操作，其中一扇检修门上设置的透明观察窗，可让运维人员无需开门就直接观察机组内部的运行状态、仪表读数，减少不必要的开门操作。外罩端部设置的通风格栅采用倾斜百叶结构，在保证机组运行时散热进风通畅的前提下，能够避免雨水顺着进风口溅入机组内部，同时格栅的间隙经过合理设计，可阻挡大体积杂物、鼠类小动物进入罩内破坏线路。顶部设置的吊装结构与检修口，既满足机组整体转运时的吊装受力需求，也方便运维人员从顶部对机组上部部件进行检修操作，顶部的边缘做了折边防水处理，雨天积水可顺着折边导流至外罩外侧，不会出现顶部积水渗漏的问题。在设计思路上，整体采用模块化钣金拼接方案，所有钣金件均通过折弯、冲压成型，拼接处采用折边咬合加紧固件固定的方式，既保证整体结构强度，也便于生产加工与现场组装，无需复杂的焊接工艺即可完成整机组装，同时拆分后的钣金件运输成本更低，也方便后期局部损坏后的单独更换。在尺寸与安装边界设计上，外罩的内部净空尺寸完全匹配对应功率段发电机组的整体轮廓，预留出了散热风道、管线排布、吸音材料填充的足够空间，底部的安装孔位与机组底座的安装点位完全对齐，可直接固定在预制的混凝土基座或者机组自带的底架油箱上，外罩的外部轮廓尺寸充分考虑了标准集装箱运输、货车转运的尺寸限制，整体宽度与高度符合道路运输的限界要求，转运时无需额外拆解即可直接装车，安装时仅需对齐底座固定点位、接好通风与排烟管路即可投入使用，大幅降低现场安装的工作量。
