集成式集装箱燃气发电机组结构设计

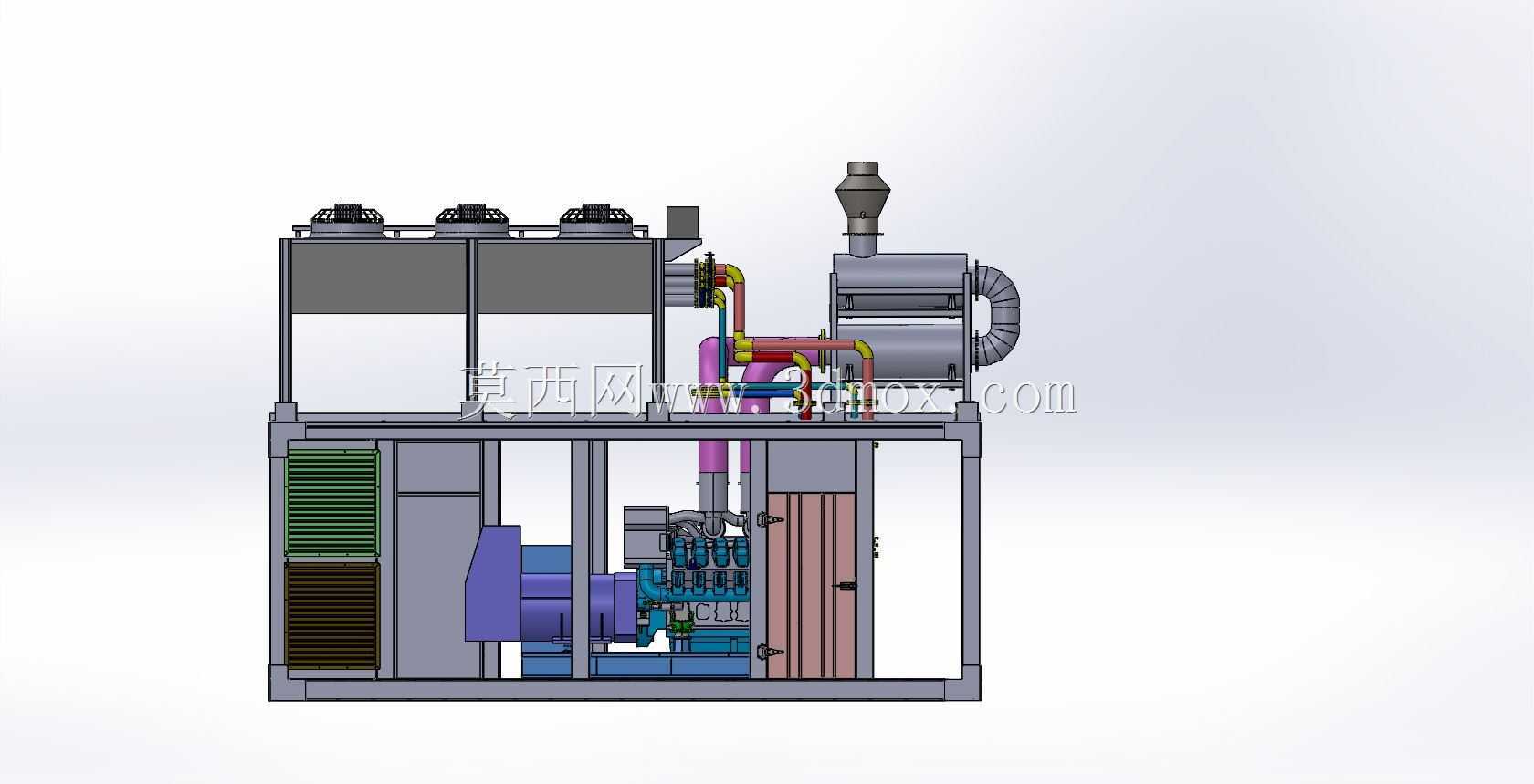

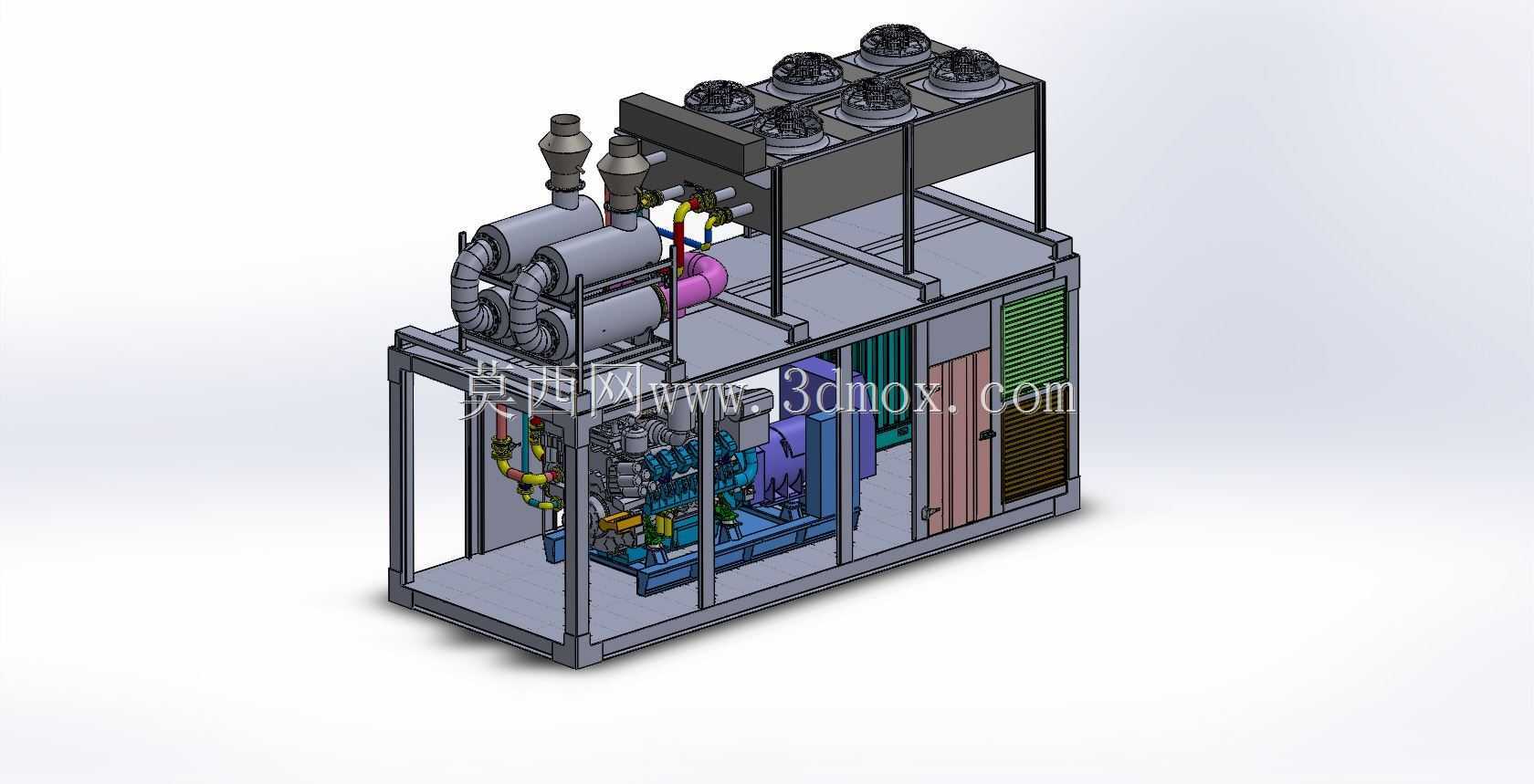

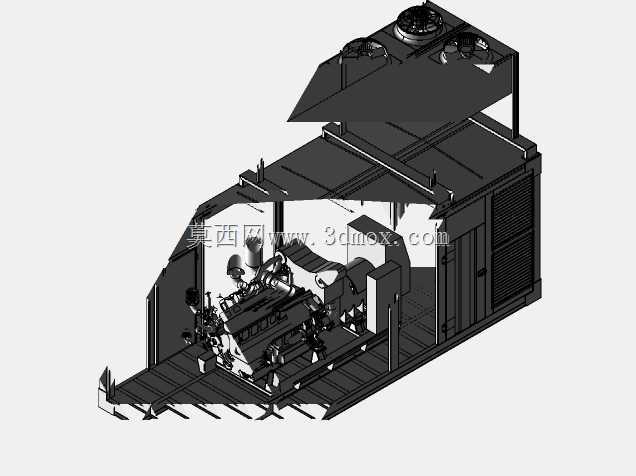

该集成式集装箱燃气发电设备主要面向分布式能源供应场景，可在油气田开采现场、偏远工业园区、大型基建临时施工区域、城市应急保电点位等场景承担主供电源或备用电源职能，尤其适配天然气资源富集区域的能源梯级利用需求，能够将管道天然气、油田伴生气等气源转化为稳定电能，减少长距离输电的线路损耗与配套成本。设备整体采用标准集装箱式集成框架设计，将动力发生单元、冷却散热单元、进排气单元、控制单元、电气输出单元全部整合在统一的钢制框架舱体内，无需额外搭建独立厂房，可通过平板拖车、货运船舶实现快速转场部署，到场后仅需完成气源接驳、电气接线与接地处理即可投入运行，大幅缩短项目落地周期。从功能配置来看，设备上部布置多组并联的散热模块，匹配大流量冷却风扇满足高负荷运行下的散热需求，排气系统配置专用消音与尾气处理接口，可降低运行噪音与排放影响；中部核心区布置燃气内燃机与发电主机，配套的燃气管路、润滑管路、冷却管路采用分层排布设计，不同介质管路采用差异化标识区分，既预留了足够的安装检修操作空间，也避免管路交叉干涉带来的运维风险；下部舱体整合了进气过滤单元、控制柜体与输出接线单元，侧面设置通风散热格栅保障舱内空气流通，同时配置可开合检修门，方便日常巡检与部件更换。设计过程中充分考虑了户外运行的环境适应性，框架采用高强度型钢焊接成型，具备足够的结构强度抵御运输过程中的颠簸与户外风力载荷，各部件的安装位置严格匹配标准集装箱的内部尺寸边界，整体外轮廓完全符合货运集装箱的尺寸规范，可适配标准集装箱运输的锁具固定点位，无需定制专用运输载具。舱内管路走向经过优化，在保证介质流通效率的前提下尽可能压缩冗余空间，将整体设备的单位功率占地面积控制在较低水平，同时预留了标准的外接接口，可根据使用需求并联扩容，或配套余热回收模块实现热电联供，进一步提升能源综合利用效率。
