A55马瑞利摩托交流发电机结构设计

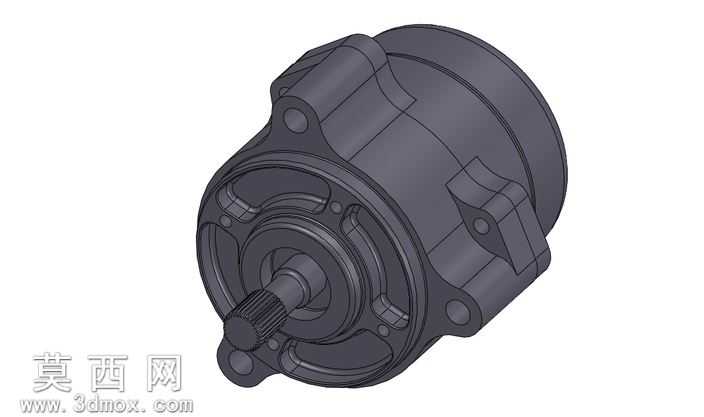

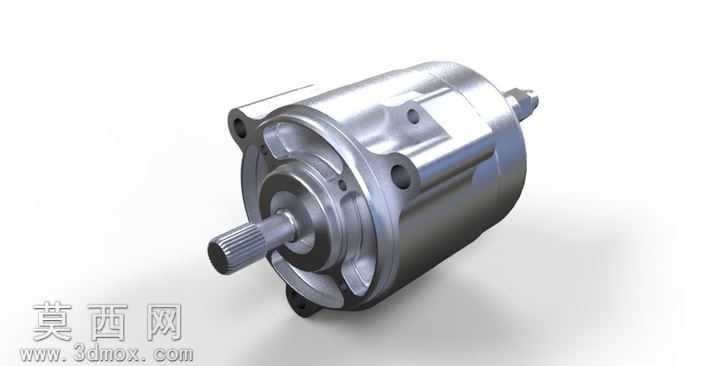

本作品为适配摩托车的A55马瑞利交流发电机三维建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原该款发电机的全部结构细节。建模阶段以回转体特征为核心搭建基础框架，首先完成中心转轴的建模，精准还原轴端花键的齿形参数、轴肩定位结构与轴承配合段的尺寸精度，确保转轴与后续装配部件的配合公差符合机械设计规范。随后依次搭建转子总成、定子绕组安装位、前后端盖结构，针对端盖部分的异形安装凸台、散热加强筋、螺栓过孔、定位销孔等细节，采用拉伸、切除、圆角过渡等特征组合完成建模，完整还原端盖的复杂曲面轮廓与安装定位结构，保证各安装孔位的位置度与实物一致。材质渲染阶段根据部件实际材质赋予对应材质属性，金属壳体部分赋予铸铝哑光材质，还原压铸铝件的细微颗粒质感与哑光金属光泽，转轴部分赋予调质钢的深灰金属质感，轴承配合区域做高光处理体现机加工的光洁度，内部绕组区域赋予绝缘漆包裹的铜质线材质感，通过材质区分清晰展现不同部件的功能属性。结构设计上完整呈现该款交流发电机的装配逻辑，清晰展示转子与定子的配合间隙、端盖与壳体的止口定位结构、转轴的支撑轴承安装位、接线端子的引出位置，同时还原了壳体外部的安装支耳结构，可直观呈现该发电机在摩托车动力总成上的安装固定方式。建模过程中对所有配合面做了干涉检查，确保各部件装配无冲突，所有圆角、倒角细节均按照实际加工工艺要求设置，避免出现尖锐棱边等不符合生产实际的结构，整体模型可用于摩托车动力系统的装配验证、发电性能仿真分析以及维修教学演示使用，能够直观展现该款交流发电机的内部构造与工作原理。
