小型手动圆钢管材弯弧弯折工装

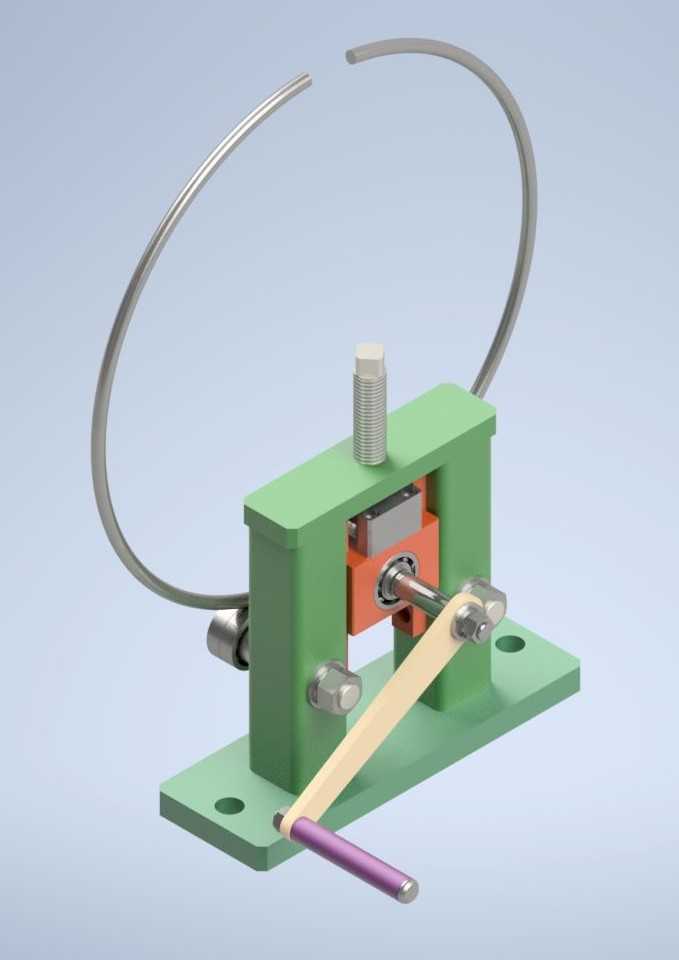

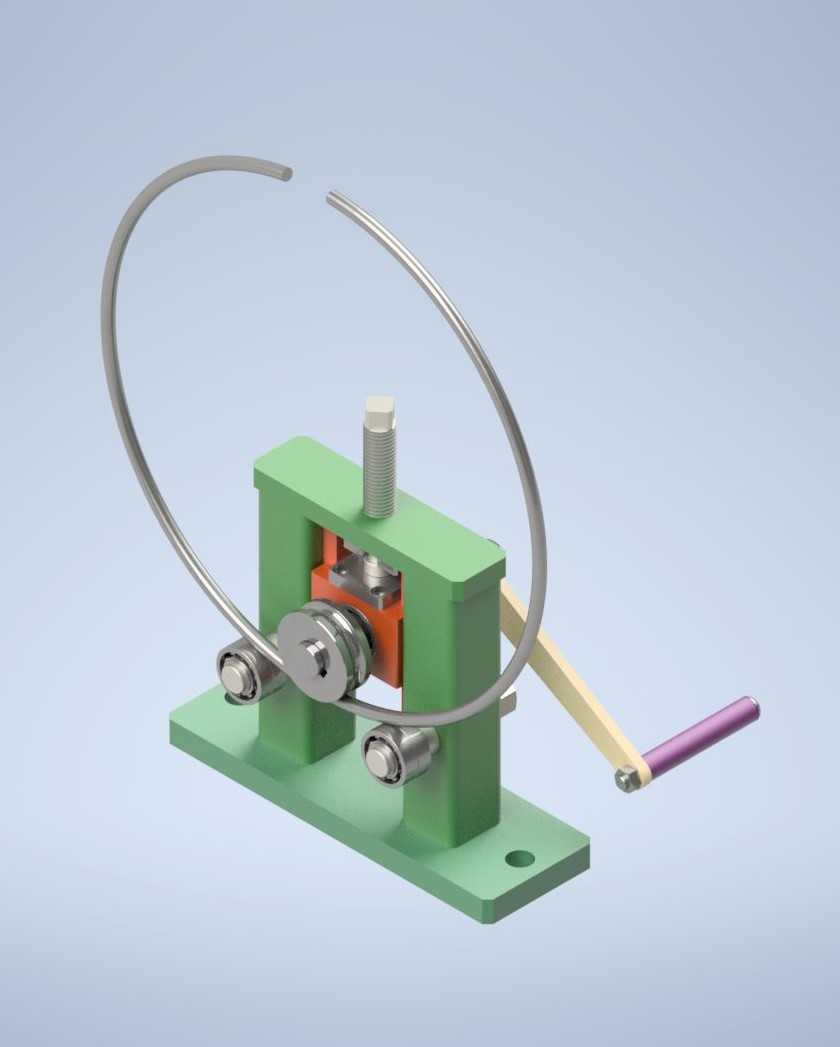

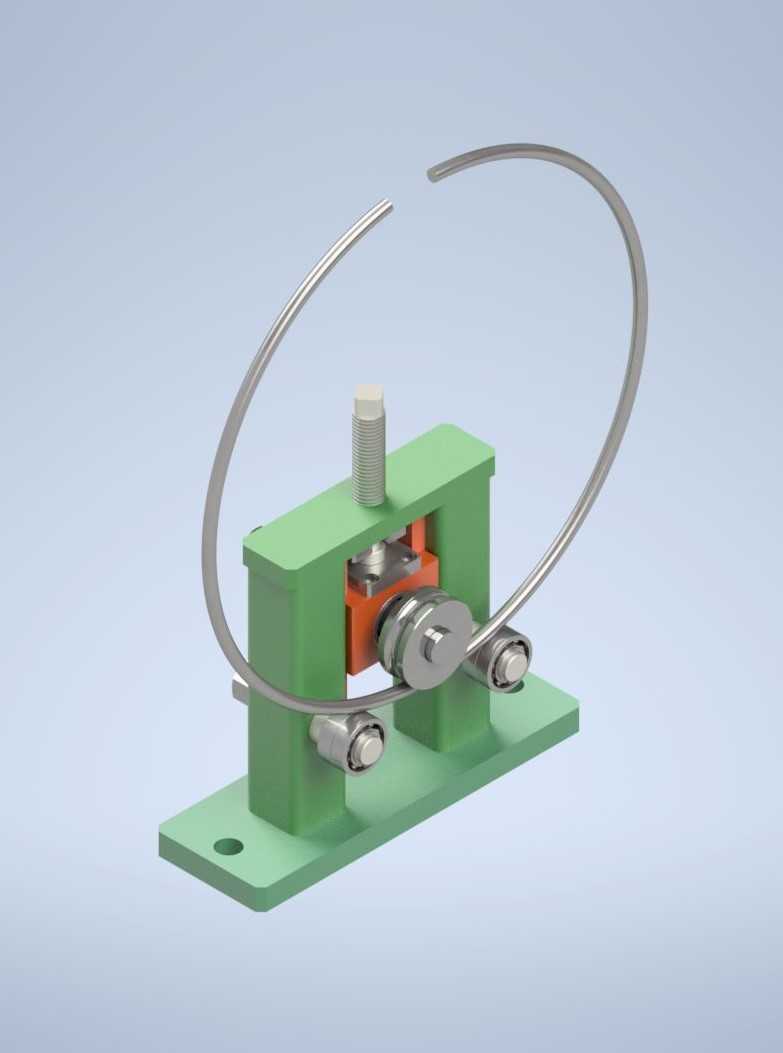

这款手动弯折工装主要面向小型五金加工、维修作业、非标小件定制场景，适配小直径圆钢、薄壁金属管材的小批量弯弧作业，无需外接动力源，可在无供电的户外作业、门店维修、工坊试制场景下灵活使用，解决了小型工件弯折依赖大型电动弯管设备、转场不便、小批量加工成本高的痛点。设备整体采用立式双立板支撑结构，底部为带安装孔的平板底座，可通过螺栓快速固定在工作台、槽钢支架等作业平面上，整体安装占用面积极小，底座预留的两个安装孔适配常规M8-M10规格的固定螺栓，无需额外加工定制安装位，可快速完成部署。核心弯折单元采用定模+压轮的配合结构，上方设置带防滑握柄的进给螺杆，转动手柄即可带动压块下行，将待加工的圆钢或管材压紧在定轮槽内，侧面的弯折摇臂带动成型轮沿定模圆周转动，即可将工件弯折成所需的圆弧曲率，轮槽做了圆角钝化处理，弯折过程中不会刮伤管材表面，也不会导致薄壁管出现凹瘪变形的问题。设计过程中充分考虑手动作业的受力特性，将螺杆进给的力臂做了优化，普通操作人员无需借助加力杆即可完成压紧操作，弯折摇臂的长度适配成年人手臂的作业摆幅，单次弯折作业仅需数秒即可完成，成型弧度一致性好，无需反复调校。设备的所有运动部件都预留了润滑注油位，长期使用磨损后可单独更换压轮、定模等易损件，无需整体更换工装，维护成本极低。双立板的支撑结构保证了弯折过程中设备不会出现侧向偏移，成型轮与定模的同轴度公差控制在0.1mm以内，弯折后的工件圆弧顺滑无折角，可满足护栏弯制、五金工艺品加工、小型管路布设、铁艺小件制作等多场景的加工需求，针对不同直径的加工工件，仅需更换对应槽宽的定模与压轮即可快速切换加工规格，适配范围覆盖直径3mm到12mm的圆钢、以及外径6mm到16mm的薄壁金属管，无需复杂的参数调校，普通作业人员经过简单说明即可上手操作。
