多规格组合式锥齿轮传动结构三维设计

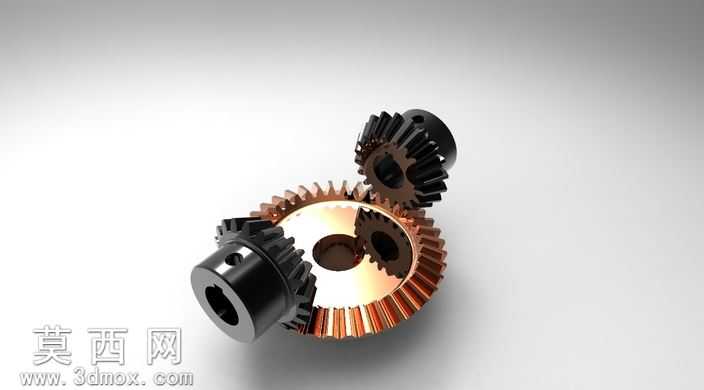

本次锥齿轮传动结构的三维设计，围绕相交轴动力传递的核心需求展开，首先完成整体传动方案的布局规划，确定不同规格锥齿轮的啮合位置与安装基准，保证多组齿轮能够实现稳定的交错轴动力传输。建模阶段先以单个锥齿轮的参数化设计为基础，结合锥齿轮的齿形生成逻辑，精准构建渐开线齿廓曲面，通过齿向的锥度参数调整，还原锥齿轮分锥角、齿顶锥角、齿根锥角的标准几何关系，确保每一个轮齿的齿厚、齿高、齿距都符合机械传动的设计规范，避免啮合过程中出现卡滞、干涉的问题。完成单个齿轮的建模后，依次构建不同尺寸、不同安装结构的锥齿轮模型，针对带轴孔、键槽的安装结构，精准匹配轴孔直径、键槽尺寸与安装定位基准，保证齿轮能够与传动轴实现可靠的装配定位。装配阶段严格按照传动啮合关系调整各齿轮的空间位置，校验轮齿啮合的接触区域，确保多组锥齿轮组合后能够实现顺畅的动力传递，不存在结构干涉的问题。材质与渲染环节，针对不同齿轮的应用场景区分材质表现，主体传动齿轮采用调质合金钢材质，还原金属表面经过精加工后的细腻金属光泽，齿面部分做轻微的磨削质感处理，体现机械加工的工艺精度；部分齿轮做发黑处理的材质表现，还原表面氧化层的哑光深色金属质感，区分不同零件的表面处理工艺差异。渲染阶段搭建柔和的工业展示光照环境，通过多角度的光源布置突出齿轮的齿形结构、啮合关系与整体装配形态，清晰展现锥齿轮的分锥结构、轮齿排布与安装细节，让观看者能够直观理解这套锥齿轮组合的传动逻辑与结构特点。设计过程中充分考虑锥齿轮的实际装配与传动需求，所有结构尺寸都遵循通用机械传动的设计标准，既保证了模型的几何精度，也还原了真实锥齿轮零件的结构特征，能够用于机械结构教学、传动方案演示、装配模拟等多种场景，清晰展现锥齿轮这类相交轴传动零件的结构特点与应用形式。
