有机溶剂回收实验处理装置三维设计

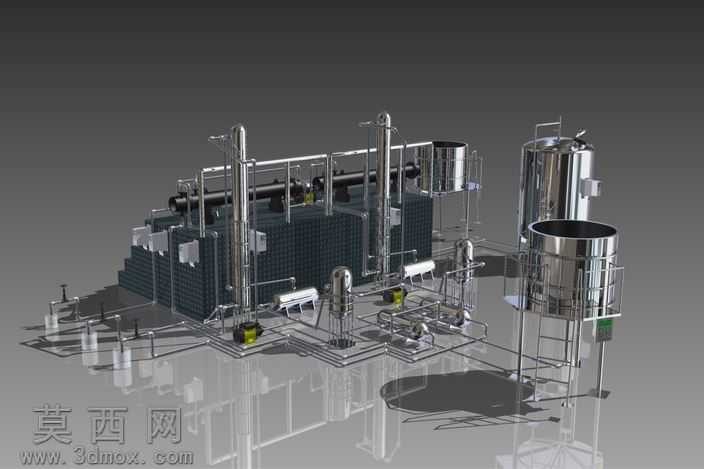

本作品为实验室有机溶剂回收处理成套装置的三维建模成果，采用Autodesk Inventor完成全参数化建模与装配搭建，完整还原了整套溶剂回收系统的结构布局与部件细节。建模过程中遵循化工实验设备的实际设计规范，对系统内的立式储液罐体、列管换热组件、输送泵组、工艺管路、操作平台、阀门仪表等部件逐一进行精细化建模，所有部件的尺寸比例均参照实际实验装置的工程参数设定，保证模型的工程参考价值。材质渲染阶段，针对不锈钢罐体与管路赋予高反光金属材质，还原化工设备常用304不锈钢的表面质感，对设备基座的防滑格栅板赋予哑光深色工程塑料材质，对泵体、阀门等部件分别匹配对应的铸铁、工程塑料材质属性，通过环境光遮蔽与全局光照渲染，呈现出设备真实的光影反射效果与空间层次感，清晰区分不同功能部件的材质差异。结构设计上，整套装置采用模块化布局思路，核心回收处理单元采用集成式基座设计，将换热、过滤、缓冲组件整合在统一基座上，减少占地面积；储液罐体采用独立支架支撑，搭配爬梯与操作平台方便实验人员操作，管路系统按照溶剂回收的工艺流程走向排布，清晰区分进料、回收、排气、排污的管路路径，每个管路上的阀门、接头、仪表接口都做了精准定位，还原实际管路的连接逻辑。设计过程中充分考虑实验装置的操作便利性与安全性，预留了足够的操作维护空间，罐体的液位观测口、管路的取样口、设备的检修位都在模型中做了对应体现，整套模型装配关系完整，无干涉错位问题，既可以作为化工实验设备的教学演示素材，也可为同类小型溶剂回收装置的结构设计提供三维参考，帮助设计人员快速梳理设备布局、校验管路走向、评估操作空间合理性。
