耐火气凝砂浆生产输送成套设备结构

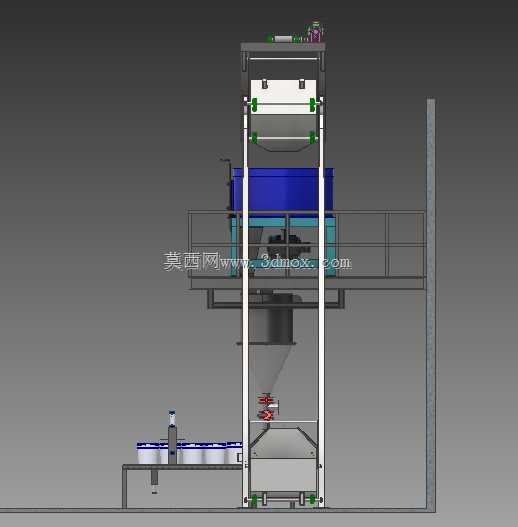

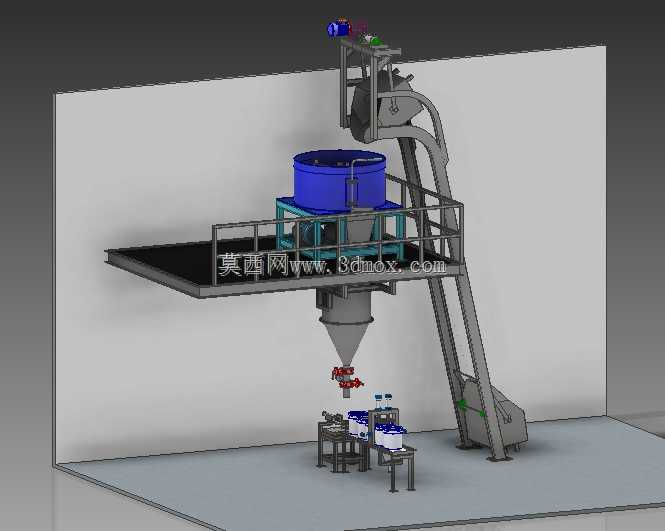

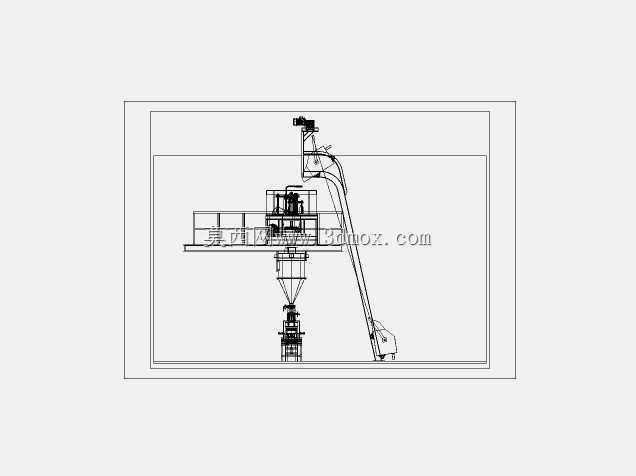

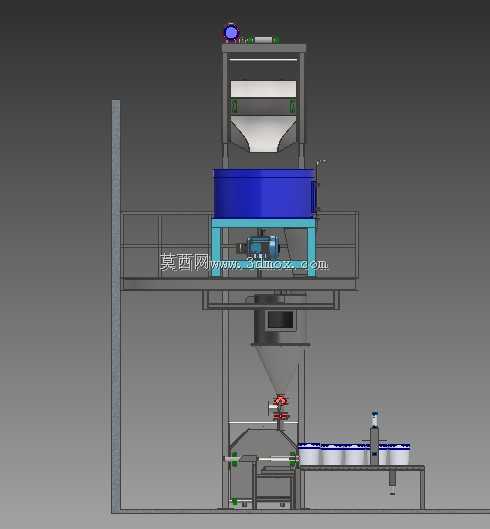

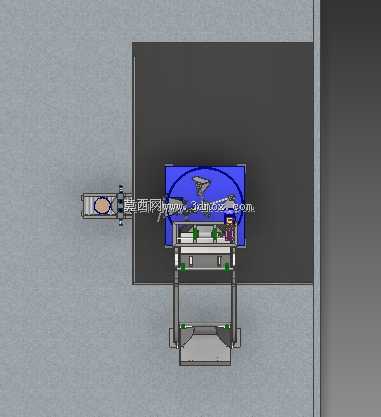

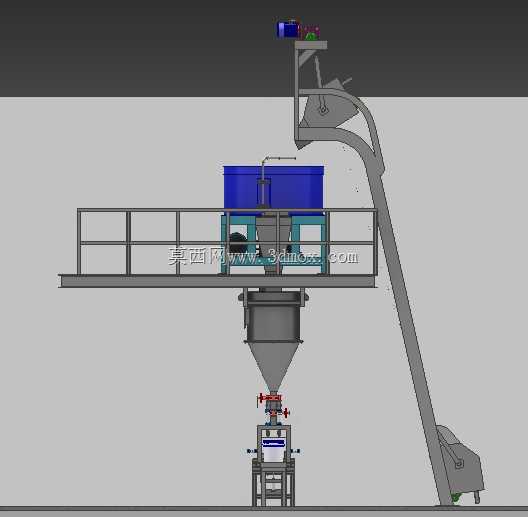

耐火砂浆生产现场最容易被忽略的隐患，是高位搅拌桶与低位灌装工位的物料落差控制——气凝砂浆初凝时间短，敞口长距离溜料会提前结壳堵管，斜向输送的爬斗轨道如果和平台护栏的干涉量没留足，日常检修时爬斗回程容易刮蹭防护栏，长期金属摩擦掉屑会直接污染耐火浆料，影响成品耐火度。这套设备的爬斗轨道特意做了12度的倾角偏移，没有沿用常规垂直提升的布局，轨道底部的支撑脚直接落在地面预埋钢板上，没有和操作平台的钢架做硬连接，避免爬斗满载运行时的振动传导到平台上，导致搅拌桶的固定螺栓出现疲劳松动。操作平台的护栏没有用满焊的整板围挡，在搅拌桶出料口对应的位置留了快拆式检修口，日常清理搅拌桶残留的结块砂浆时，不用翻越护栏就能探身操作，护栏横杆的间距特意控制在18厘米，刚好能卡住常用的检修扳手，临时放置工具不会滑落砸到下方灌装工位。搅拌桶下方的锥形出料口没有做等径锥面，靠近出料阀的位置做了3厘米的直段缓冲，砂浆从锥面滑落到直段时流速会放缓，不会因为落差冲力导致灌装时溅料，出料阀选用的是快开式蝶阀，阀板和阀体的配合间隙留了0.2毫米的公差，既不会因为砂浆里的细颗粒卡滞阀板，也不会因为间隙过大出现漏料滴浆。下方的灌装工位没有做固定高度的托架，四个支撑脚都带微调螺栓，不同规格的包装桶放在托架上时，能精准调整桶口和出料口的距离，控制在5厘米以内，避免砂浆下落过程中裹入过多空气，导致灌装重量不准。爬斗的上料口位置加了一块倾斜的导料板，物料倒进爬斗时不会在斗体后部堆积，爬斗翻转卸料时能完全倒净，不会有残留砂浆在斗内凝固结块，下次上料时卡滞轨道。平台铺板用的是花纹钢板，表面没有做额外的防滑涂层，避免涂层被砂浆腐蚀脱落混入物料，铺板之间的拼接缝留了5毫米的排水间隙，日常冲洗平台的污水能直接顺着缝隙流到地面的导流槽，不会在平台上积留泡胀钢架的防锈层。爬斗的牵引链条没有裸露在外，外侧加了薄钢板做的防护罩，防止现场散落的砂浆颗粒溅到链条缝隙里，磨损链节导致运行卡滞，防护罩上开了长条观察孔，日常巡检不用拆罩就能看到链条的张紧度和磨损情况。
