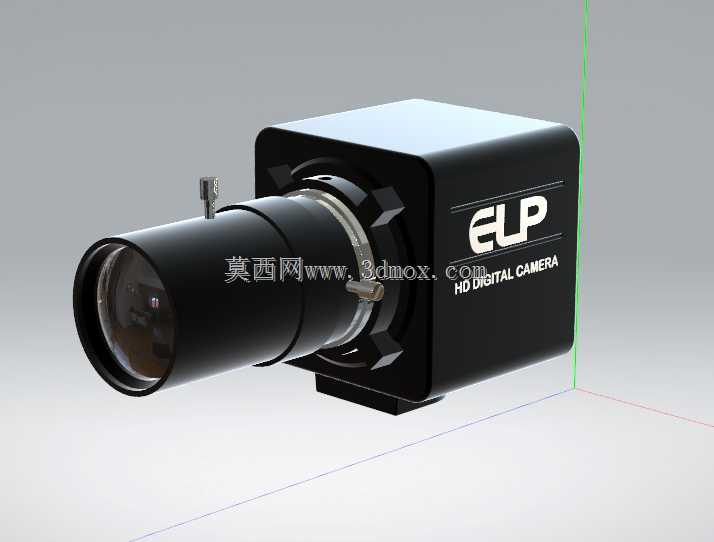

工业级高清ELP数码相机构件

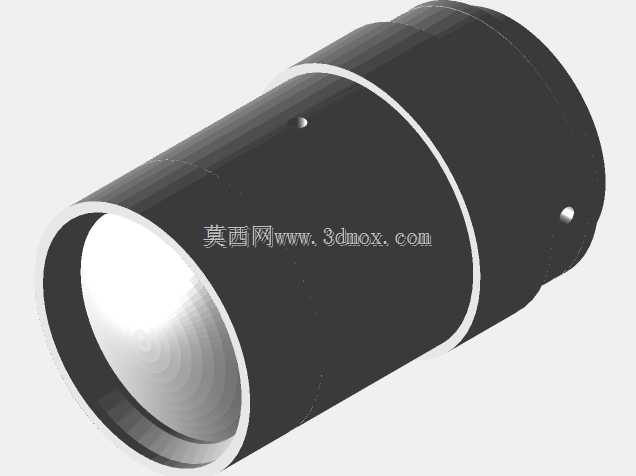

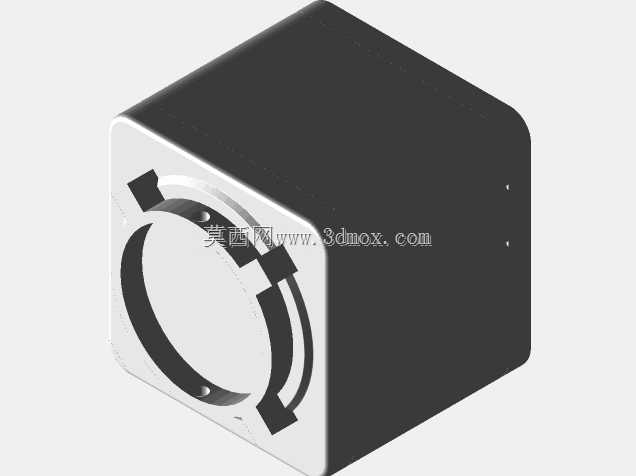

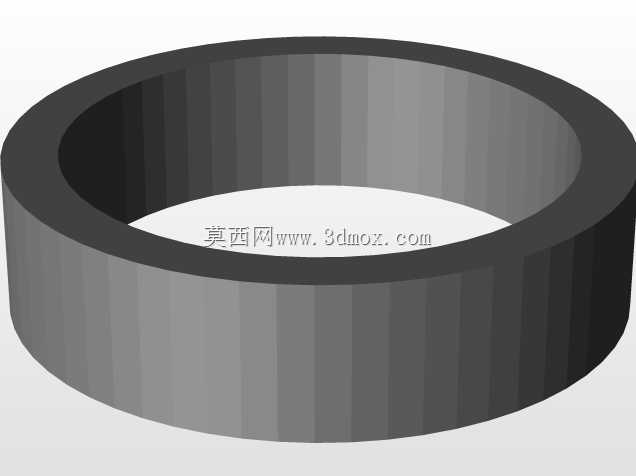

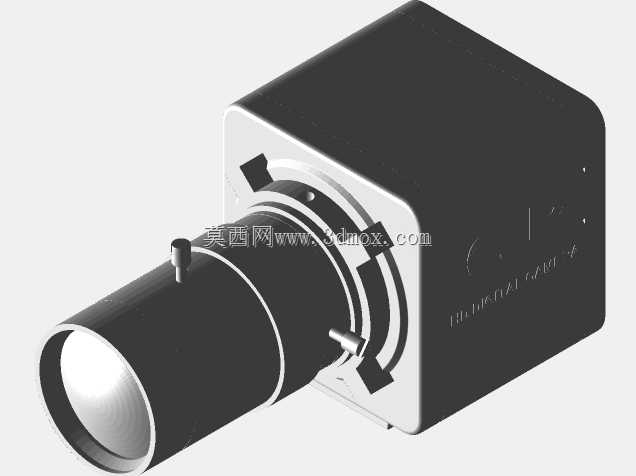

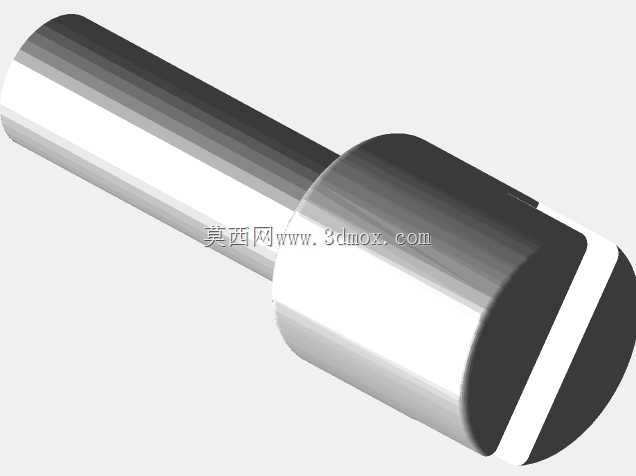

工业视觉检测场景里，相机壳体与镜头衔接处的同轴度偏差一直是加工装配的高频痛点，这款高清ELP相机的结构设计，恰好把这类隐患在三维建模阶段就做了前置规避。镜头筒与机身衔接的止口位置，没有采用常规的直边贴合设计，而是在止口端面预留了0.02mm的环形微凸压合面，CNC加工时只要保证这个环面的平面度公差，就算壳体方形内腔的加工存在微小形变，镜头光轴也能和成像靶面保持垂直，不会出现边缘成像发虚的问题。镜头筒侧壁的调焦锁紧螺钉位置，特意避开了镜筒内部镜片的压圈安装位，螺钉孔的深度做了限位设计，装配时就算锁紧力稍大，螺钉端头也不会顶到镜筒内壁的镜片隔圈，避免镜片受挤压产生内应力出现成像畸变。机身外壳的方形棱角处做了R0.8的小圆角过渡，不是为了外观圆润，而是工业现场安装时，操作人员频繁调整机位，尖锐棱角容易刮伤连接线缆的绝缘层，这个小圆弧能把线缆弯折时的接触应力分散开，延长配套线材的使用寿命。机身侧面的品牌标识区域做了微凹的沉台设计，丝印标识后不会因为安装时的剐蹭快速脱落，沉台深度控制在0.1mm，既不会影响壳体整体结构强度，也能避免积灰覆盖标识内容。镜头前端的镜片压圈采用了细牙螺纹连接，螺纹配合间隙控制在0.01mm以内，既方便装配时调整镜片组的轴向位置，也能在设备长期受振动的工况下，避免压圈松脱导致镜片移位。机身底部的安装基准面做了网格状的微浅凹槽，安装到视觉支架上时，接触面间的微小灰尘颗粒会落入凹槽内，不会因为颗粒垫起导致相机安装倾斜，省去了装配时反复擦拭安装面的工序。调焦环的外壁做了细密的直纹滚花结构，滚花的齿深控制在0.15mm，戴薄劳保手套操作时也能获得足够的摩擦力，不会出现调焦打滑的情况，同时滚花齿的边缘做了倒钝处理，不会勾挂作业人员的手套纤维。壳体的前后盖配合处做了嵌入式的密封胶条槽，胶条槽的宽度和深度比例经过反复调整，装配时胶条不会被挤压溢出到壳体外，能达到基础的防尘防护等级，适配多粉尘的工业车间使用场景。
