WNK3000气体流量传感结构设计方案

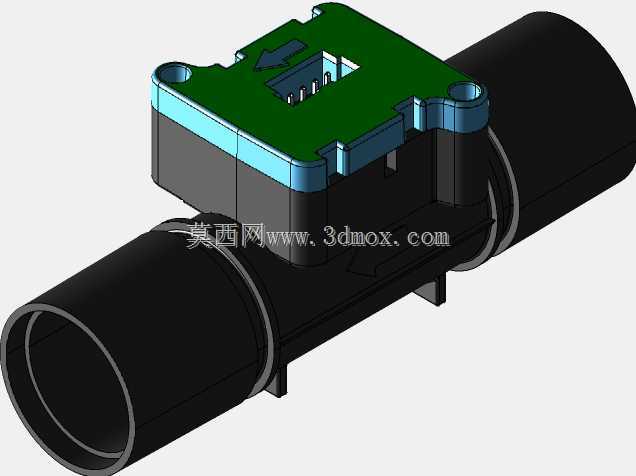

　　该款流量传感元件采用直通式管路集成结构，主体流道为等径直筒构型，两端预留标准管路对接边界，可直接嵌入气路系统完成串接安装，无需额外设计转接基座。流道主体采用硬质工程塑料构型，内壁做顺滑过渡处理，尽可能降低气路压损，避免流场出现局部涡流影响检测精度。上部检测模组与流道主体采用卡扣加定位柱的组合装配结构，模组底部检测面正对流通截面，可直接采集管路内气体的流动参数。上部电路板区域做下沉式防护设计，外围设置阶梯式挡边，既可以对电路板形成物理防护，也预留了接插件的对位安装空间，侧边的定位凸台可匹配设备内部的安装卡槽，限制传感元件在设备内的轴向与周向位移。从实际工程应用场景来看，这类传感元件常被集成在医疗呼吸设备、环境气体监测机柜、

　　小型工业气路控制系统中，用来实时反馈管路内的气体流量变化，为系统的气路调控提供实时数据支撑。设计过程中优先保证流道的通径一致性，流道内部无突出遮挡结构，避免长期使用过程中出现杂质滞留的问题。上部模组的安装位置偏离流道正中心，既保证检测元件处于有效流场范围内，也给侧边的管路固定结构留出了安装空间，整体结构的外轮廓边界规整，没有突兀的外凸结构，在设备内部布局时可以紧贴相邻的气路元件排布，提升设备内部的空间利用率。两端的管路对接段做了限位凸缘设计，安装时可以直接控制管路插入深度，保证对接到位，同时也能为密封件提供定位基准，避免密封件移位出现漏气问题。电路板区域的引脚采用直插式排布，对应标准接插件的针距定义，接线时无需额外调整线序，

　　可直接与设备主控板的对应接口对接。整个结构的装配逻辑清晰，流道主体与上部检测模组的拆分面设置在流道上方的平面区域，拆分面无复杂曲面，降低了成型加工的难度，也方便后期对检测模组进行单独校准维护。结构设计阶段同步考虑了安装固定的需求，流道下方设置两处对称的支撑脚，支撑脚预留安装孔位，既可以通过扎带将传感元件绑定在设备内部的安装板上，也可以采用螺钉完成硬固定，适配不同设备的装配工艺要求。流道外壁设置流向标识结构，装配时可直接根据标识确认气路方向，避免装反导致检测数据异常。
