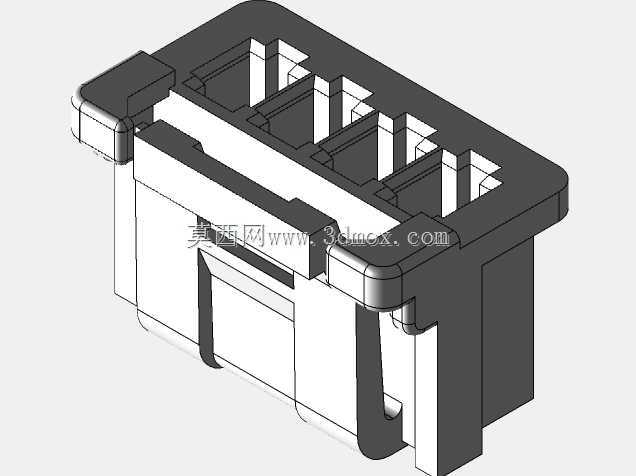

莫仕四芯矩形连接器接插件结构

　　该接插件结构采用四腔并排布局，主体为绝缘塑壳，顶部预留四个独立端子容纳腔，腔室之间设置隔断筋，避免相邻端子在压接、装配及使用过程中出现接触短路，同时为端子提供侧向定位支撑。壳体前端设置卡扣式锁止结构，与对插端配合后可形成机械锁止，防止设备运行过程中受振动、拉扯导致线束松脱，该结构在工业控制柜、传感器线束、小型自动化设备内部布线场景中十分常见，能够在有限安装空间内完成四路信号或小电流回路的快速对接。

　　从建模细节来看，壳体外侧设置多道加强筋，既降低塑胶件成型后的缩痕风险，也提升壳体整体抗形变能力；边角处做圆角过渡，避免装配时划伤操作人员或线束绝缘层。壳体两侧的定位凸台与安装位匹配，可在面板或支架上实现预定位，限制接插件对插过程中的横向窜动。底部的挡边结构能够在端子插入后提供止退支撑，配合端子自身的倒刺结构，将端子牢固锁定在塑壳内部，减少后期维护中端子退针的概率。

　　实际选型应用中，这类四孔连接器多用于传感器信号传输、低压控制回路接线、设备内部板对线连接场景。设计时需要重点核对对插方向、端子规格与线径范围，同时预留手部插拔操作空间以及线束弯折半径。模型还原了壳体壁厚、卡扣弹性臂、腔室导向斜面等关键结构，导向斜面可在对插时自动修正微小对位偏差，降低盲插操作难度。安装边界方面，壳体整体呈长方体布局，对插方向的长度需计入公母端配合余量，侧向需预留卡扣按压空间，背部出线区域要避免与周边金属件、运动部件发生干涉。

　　结构建模过程中，塑胶件的拔模方向、壁厚均匀性、卡扣根部圆角均需要重点处理，这些细节直接影响后续开模可行性与装配手感。该模型可用于电气布线干涉检查、连接器库标准化建立以及设备线束方案评审，帮助工程师在设计阶段提前验证安装空间、对插路径和固定方式，减少样机制作阶段的反复修改。
