多规格不锈钢立式储液罐体结构设计

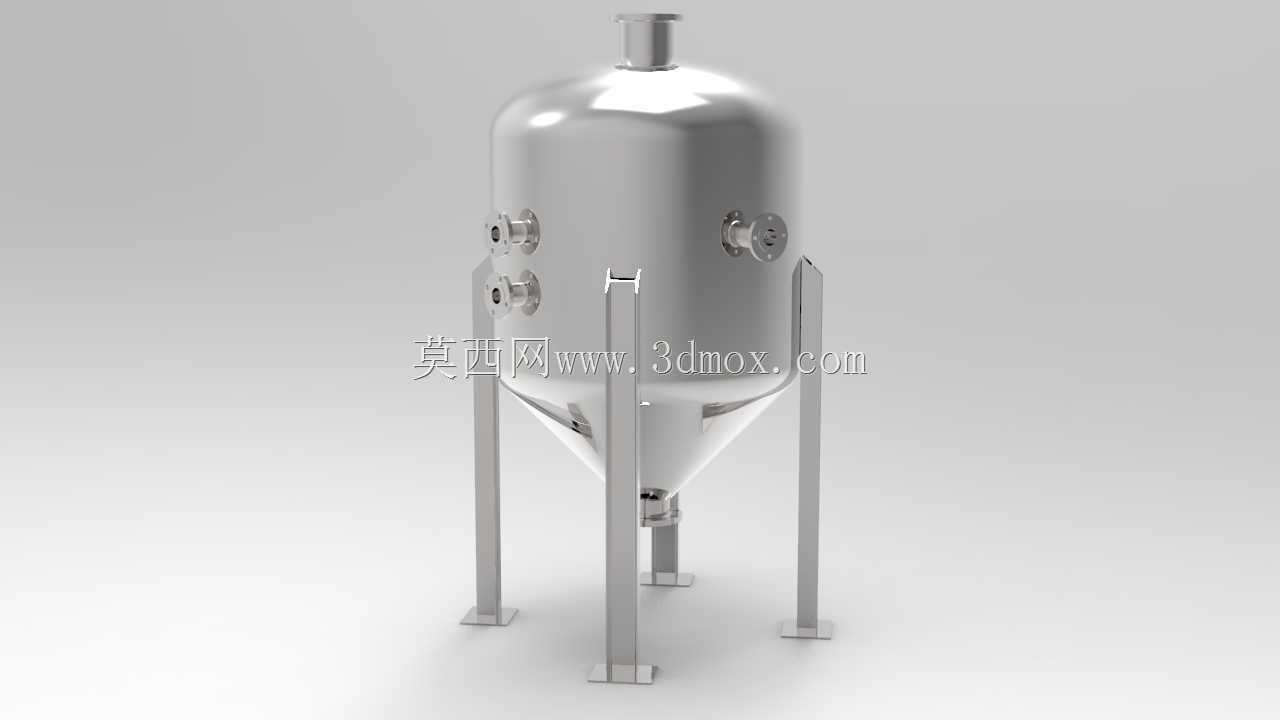

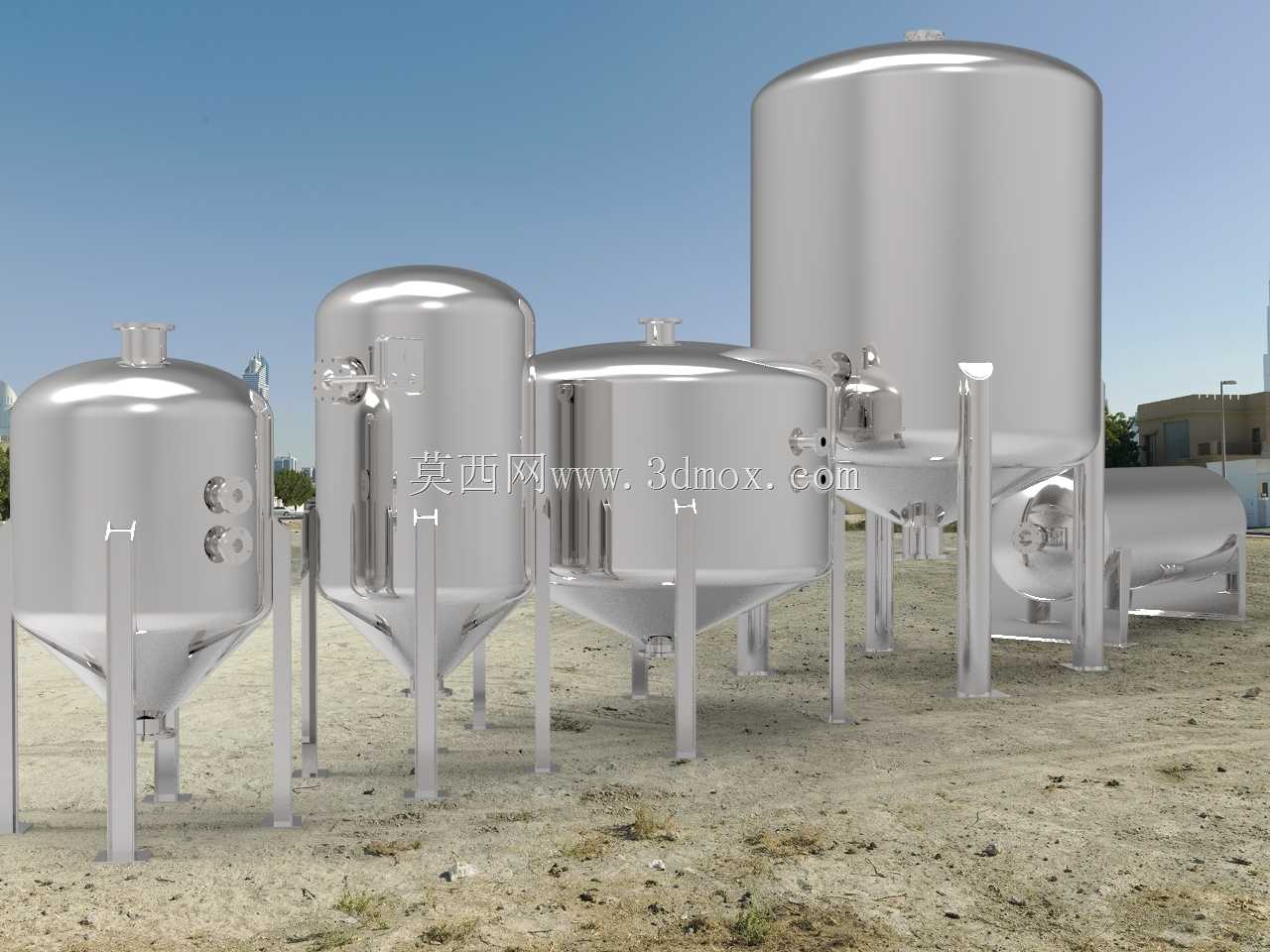

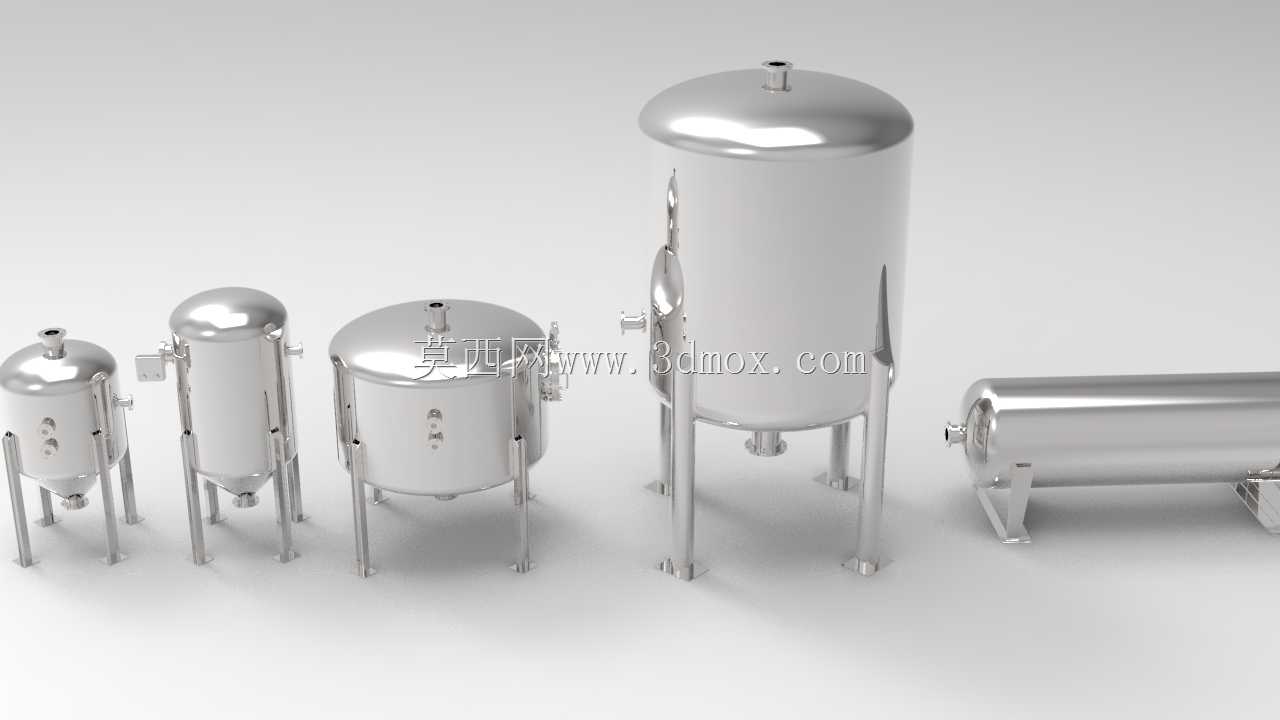

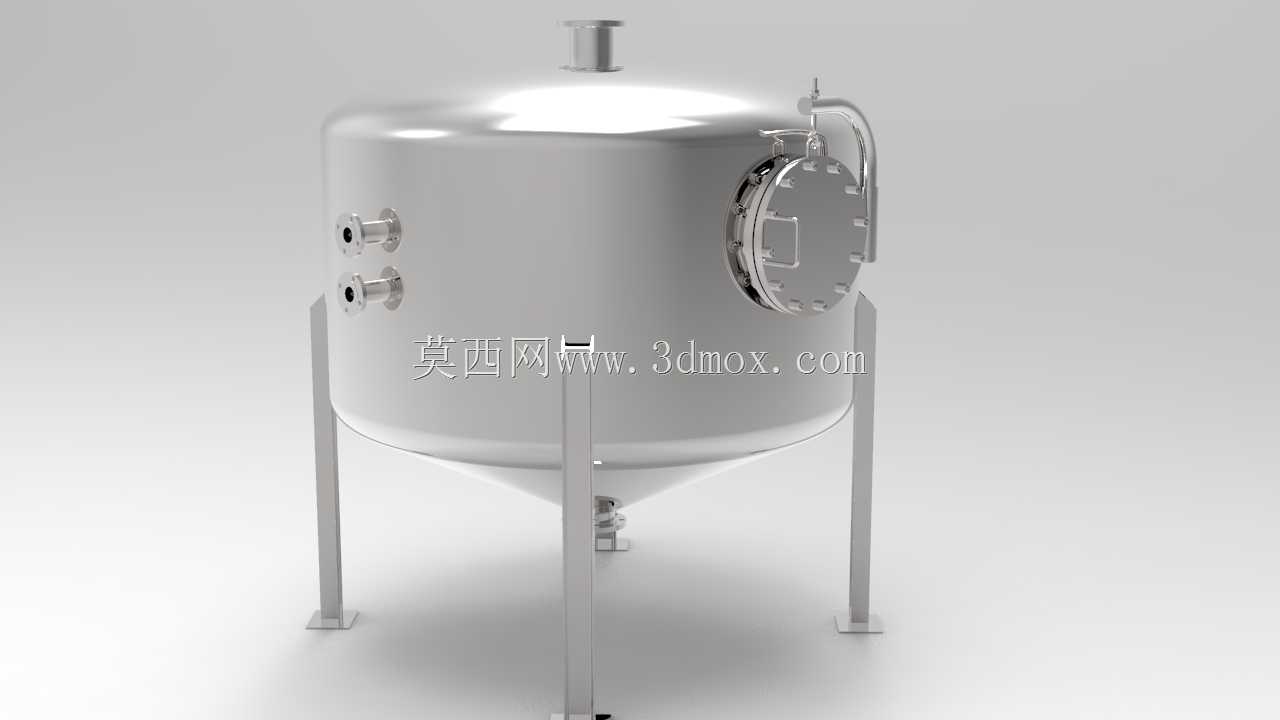

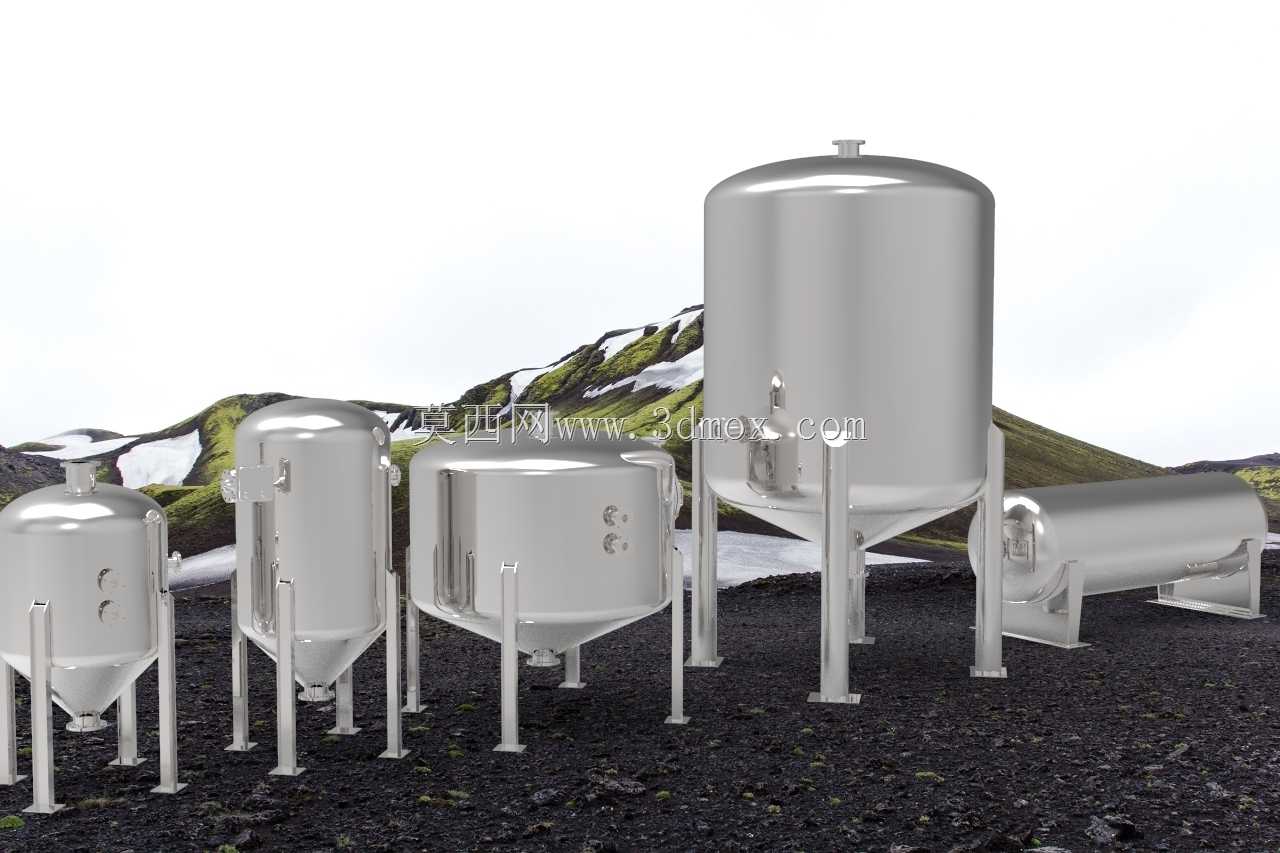

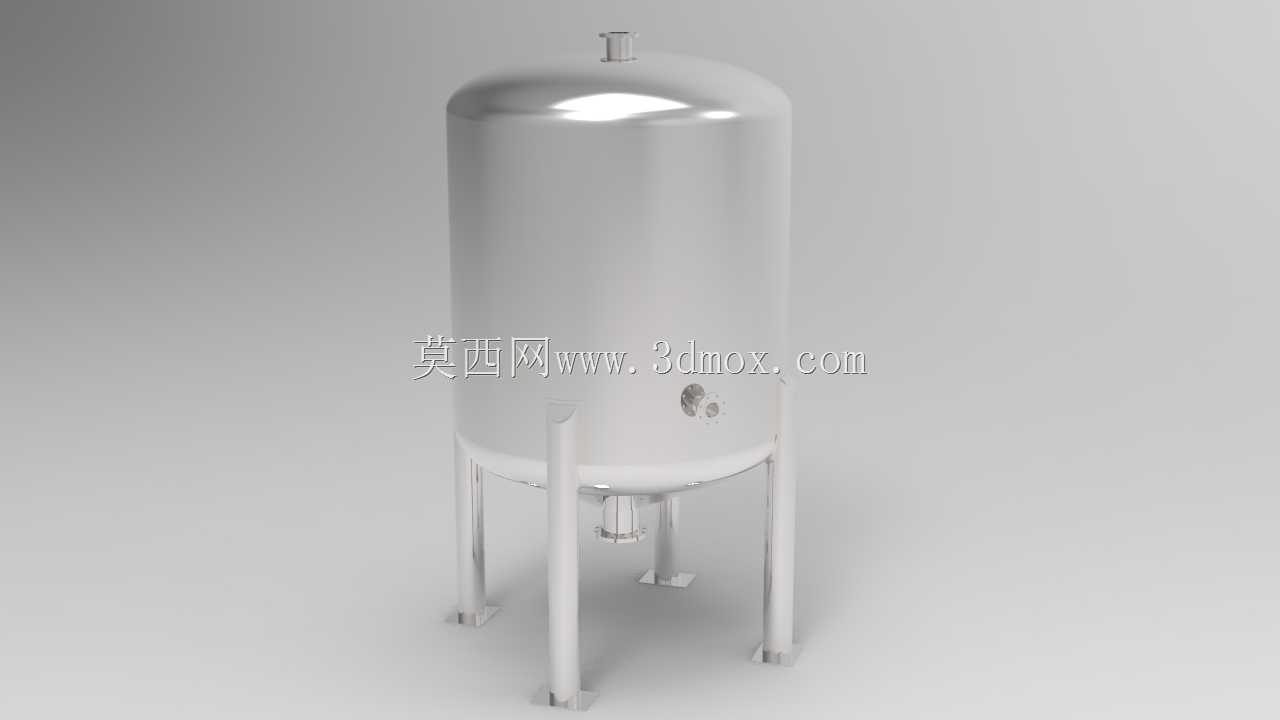

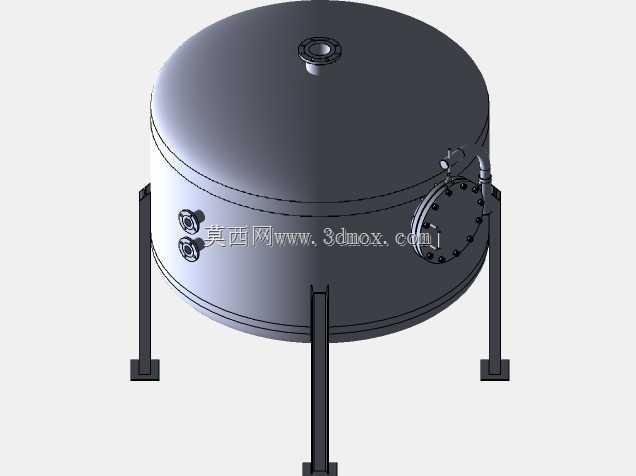

食品日化类储液场景里，罐体底部残留积液一直是加工落地时绕不开的痛点，常规平底罐排料后总会留存3到5毫米的料液，既增加清洗成本，也容易在批次切换时造成物料交叉污染。这套不同容积的不锈钢罐体，全部采用锥底倾斜角度统一校准的设计，锥面斜率严格匹配常见流体物料的流动休止角，哪怕是黏度稍高的糖浆、乳液类介质，也能依靠自重完全排净，不会在罐底形成积料死角。支腿的排布没有采用常规的均匀三等分布局，而是特意给底部排料阀留出了足够的操作空间，支腿与罐体连接的位置做了圆弧过渡的加强筋，避免满罐承重时焊缝处出现应力集中，长期使用也不会出现支腿变形、焊缝开裂的问题。罐顶的人孔、进料口、呼吸阀接口全部做了凸台翻边处理，不是直接在罐壁上开孔焊接，翻边高度刚好匹配标准快装卡盘的尺寸，现场安装时不需要额外打磨坡口，焊接后焊缝平整光滑，不会出现卫生死角，也能减少焊接变形对罐顶平面度的影响。不同容积的罐体支腿高度做了梯度适配，小容积罐支腿稍短方便人工操作进料，大容积罐支腿抬高后可以直接在底部对接输送泵，不需要额外搭建操作平台。罐体侧壁的液位计接口、取样口位置，特意避开了支腿的正上方，安装阀门、仪表时不会被支腿挡住操作空间，取样时不需要探身到罐体下方，操作安全性更高。罐体表面的拉丝纹理走向统一顺着罐体轴向，抛光时不会出现杂乱的划痕，日常清洁时顺着纹理擦拭就能完全去除污渍，符合食品级设备的卫生要求。锥底与直筒段的连接位置做了内圆弧过渡，没有直角接缝，不会积存物料残渣，CIP清洗时喷淋球的水流可以完全覆盖所有内壁面，不需要人工进罐擦洗。所有罐体的管口法兰都采用统一的标准尺寸，不同容积的罐体之间可以共用管路配件，现场安装时不需要单独定制变径接头，备件储备成本能降低近四成。
