适配MACH3系统的无线电子手轮结构设计

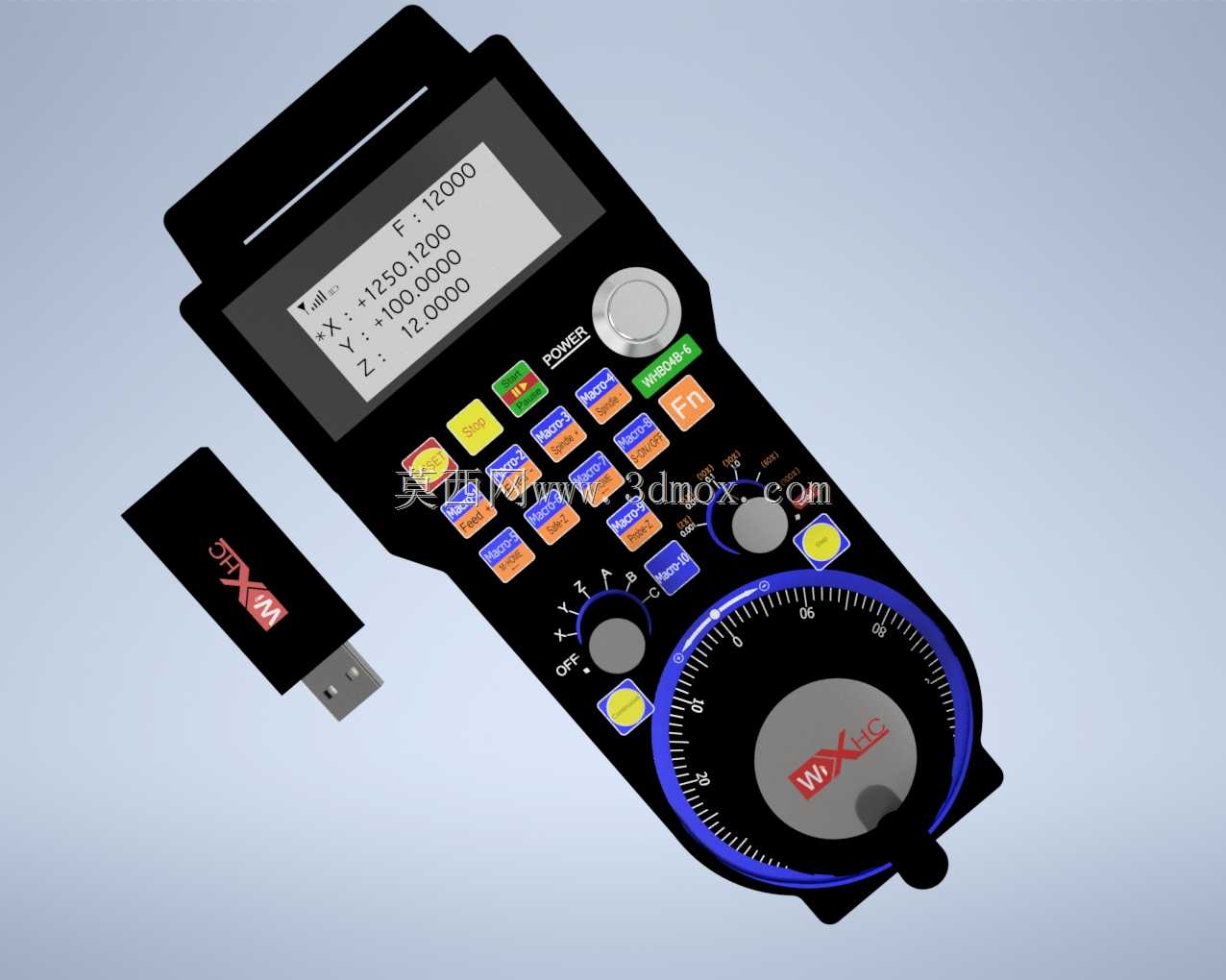

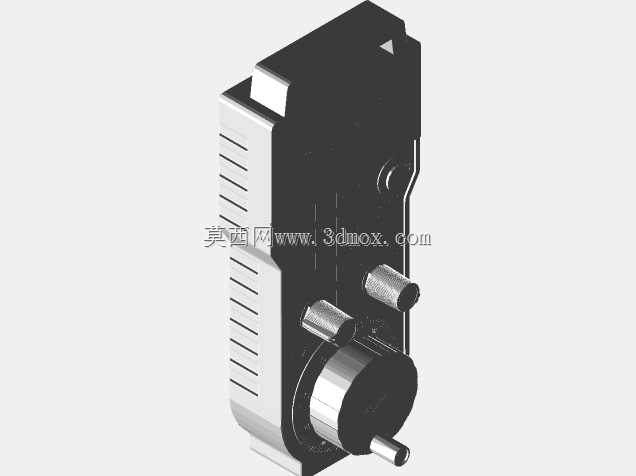

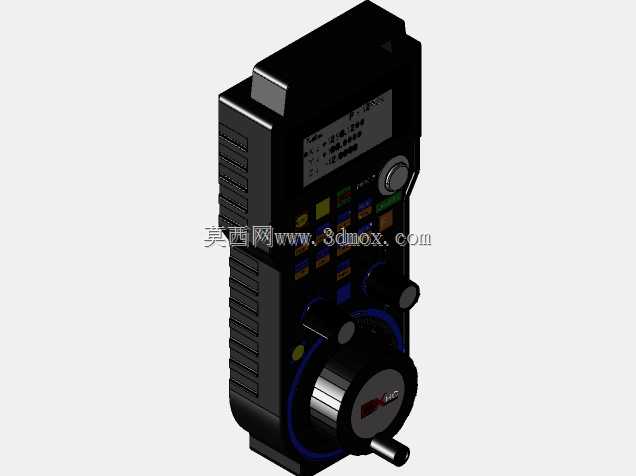

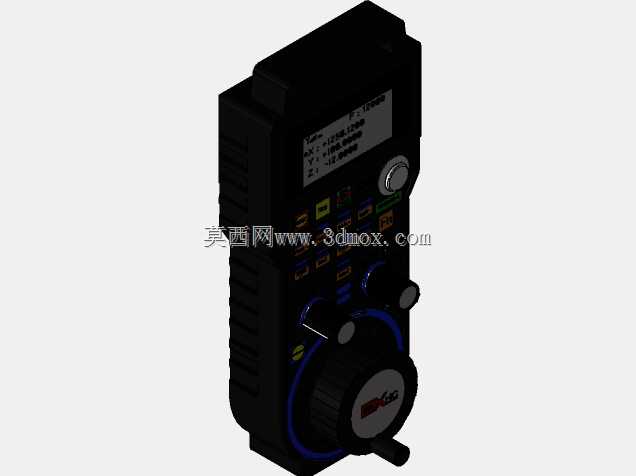

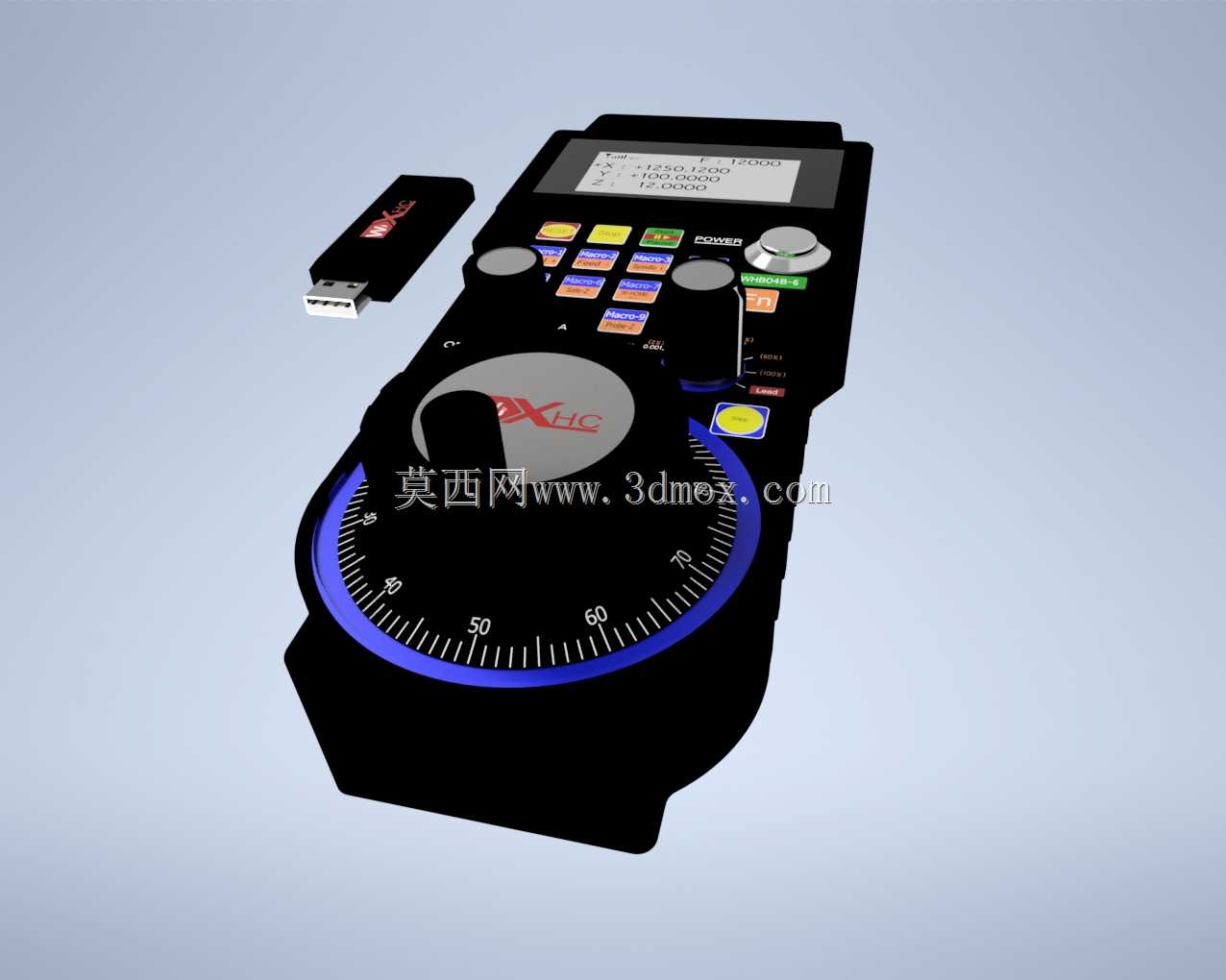

车间有线手轮拖拽线缆磨损快、走位受限的痛点，在这款无线MPG的结构设计里被逐一拆解。手持端外壳做了弧度收边，握持区域的壁厚比按键区薄0.8mm，注塑成型时不会因为壁厚差产生缩痕，同时贴合手掌虎口的自然曲线，长时间操作不会硌手。手轮转盘的外圈做了细密的防滑齿，齿形深度控制在0.3mm，既不会因为齿太浅沾了切削液打滑，也不会因为齿太深积留铁屑难以清理，转盘和底座的配合间隙留了0.15mm，车间温差变化带来的塑料热胀冷缩不会让转盘卡滞。

按键排布顺着手指操作轨迹做了偏移，急停键放在拇指自然落点的右上角，比其他按键高出2mm，盲操时能第一时间触碰到，功能按键的键帽做了不同的凹凸纹理，不用低头看就能区分轴选、倍率和进给按键。显示屏的安装槽周围做了一圈凸起的挡边，比屏幕表面高出0.5mm，手轮不慎掉落时挡边先接触地面，避免屏幕直接磕碰碎裂，屏幕和PCB板之间垫了0.2mm的泡棉胶，吸收机床运行时的振动，不会出现屏幕花屏或者接触不良的问题。

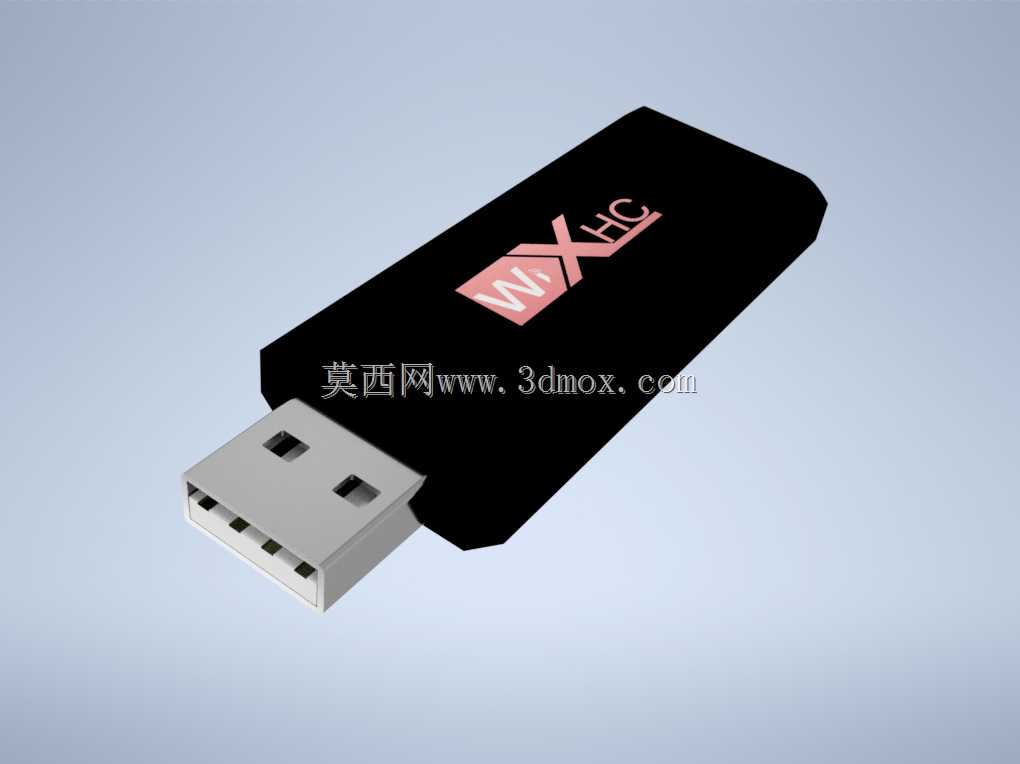

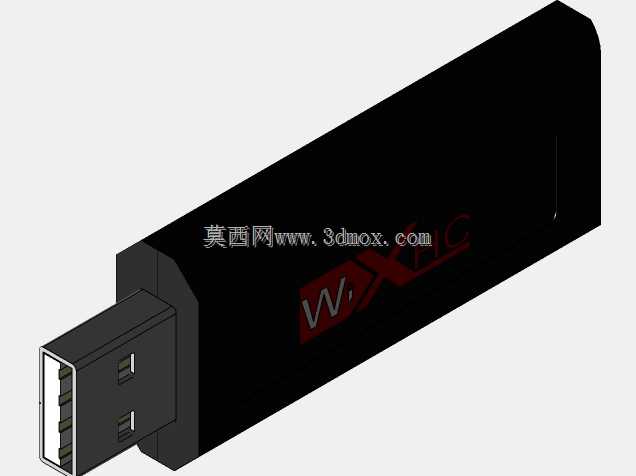

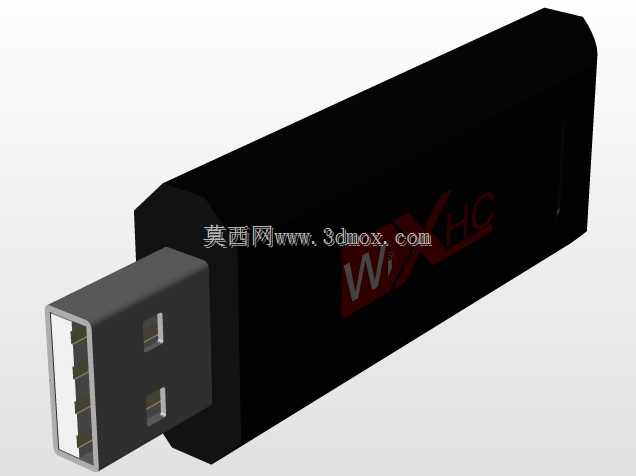

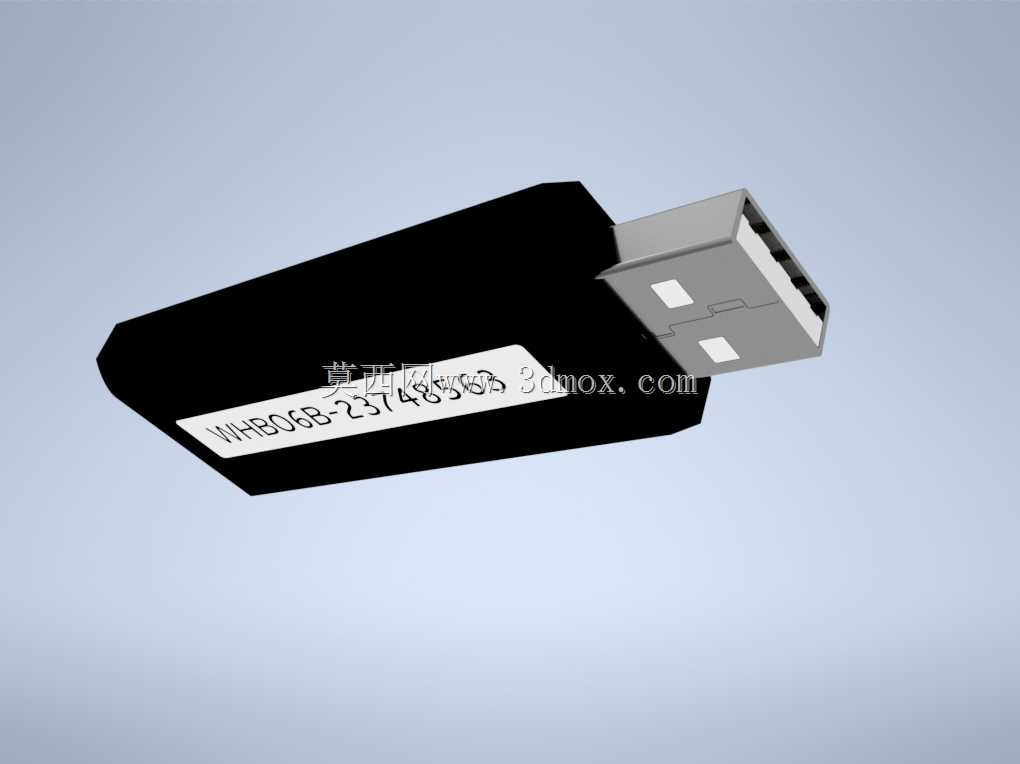

配套的USB接收端做了短款外壳设计，插在机床USB接口上不会突出太多，避免工件吊装或者人员走动时碰断，接收端内部的天线做了倾斜布置，和手持端的天线极化方向匹配，车间里金属构件多的环境下也能保持稳定的信号连接，不会出现操作延迟或者断连。手持端的电池仓做了卡扣式防水胶圈设计，切削液溅到表面时不会渗进仓内腐蚀电池触点，电池盖的卡扣做了圆角过渡，频繁开合也不会断裂。

倍率旋钮的阻尼做了分段调校，每一档的转动阻尼感清晰，转动时的咔哒声刚好能被操作人员听到，又不会太吵影响车间环境，旋钮和内部编码器的连接用了D型轴配合，不会出现旋钮空转的问题。手轮侧面的挂绳孔做了内嵌式设计，挂绳穿入后不会突出外壳表面，手轮放在操作台上时不会被挂绳顶得歪斜。所有按键的触发行程做了统一调校，按压力度控制在1.2N左右，长时间按动不会手指酸痛，按键和外壳的间隙留了0.1mm，灰尘和细小铁屑不容易卡进缝隙里。
