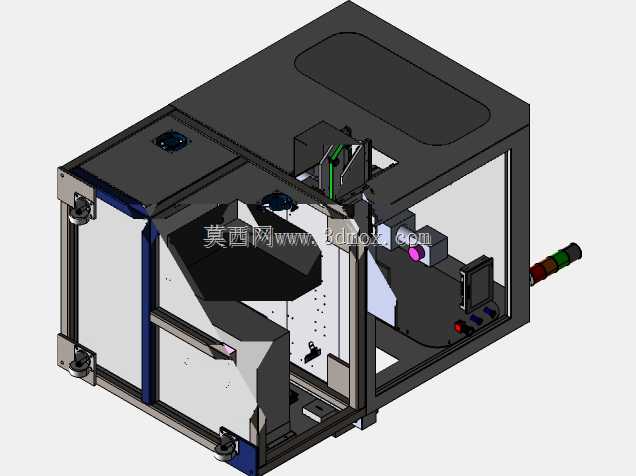

台式光纤激光打标设备结构设计

车间里早年采购的几款激光打标设备，常出现光路偏移后校准耗时长、工件装夹后打标区域对位误差超0.1mm的问题，根源在于升降立柱与打标头连接座的配合间隙预留不合理，长期受车间地面振动影响，锁紧结构容易出现微位移。这套结构在设计时，把升降导轨的配合公差从常规的H8/g7调整为H7/h6，导轨侧面增加了两列对称布置的聚氨酯阻尼顶丝，不用完全锁死导轨滑块就能抵消日常作业产生的微幅振动，打标头连续作业8小时的光路偏移量能控制在0.03mm以内，不用每班开工前反复做校准。

打标工作台的T型槽布局没有照搬通用机床的通槽设计，而是针对常见的五金小件、塑料铭牌、金属标牌的装夹习惯，在台面中心150mm见方的区域做了密集的交叉T型槽，边缘区域预留了定制夹具的安装孔位，小工件装夹不用额外加长压板，大尺寸工装也能通过边缘孔位快速固定，不会出现槽位间距过大导致小件压不牢的情况。光路仓的外壳做了翻边咬合结构，拼接处不用打密封胶就能阻挡车间里的金属粉尘进入仓内污染振镜，以往设备每半个月就要拆开清理一次振镜镜片，这套结构的密封性能可以把清理周期拉长到三个月以上。

控制箱的走线槽特意预留了30%的冗余空间，强电线路和信号线路分槽布置，避免激光发生器的高频信号干扰控制板的传输稳定性，箱门和箱体的接触位置贴了导电泡棉，能屏蔽车间里其他焊接设备、数控设备产生的电磁干扰，打标过程中不会出现莫名的乱码、打标深度不均的问题。设备底部的四个可调脚杯做了加大的橡胶减震垫，就算放置在冲压车间旁边的工位，地面传来的冲击振动也不会传递到打标头位置，打标出来的字体边缘不会出现毛边、断笔的缺陷。

以往的打标设备在更换不同焦距的场镜时，需要反复调整升降立柱的高度，还要做多次对焦测试，这套结构在升降立柱上增加了焦距刻度标识，对应不同常用场镜的焦距位置做了定位卡槽，更换场镜后只要把升降座卡到对应卡槽位置，就能快速完成对焦，不用反复试打调整，换场镜的时间从原来的十多分钟缩短到两分钟以内。抽风接口的位置做在打标腔的侧下方，对准打标点的斜下方位置，抽风时产生的气流不会吹偏轻质的塑料薄片工件，又能及时把打标产生的烟尘抽走，不会让烟尘附着在镜片表面影响激光通过率。
