顶置风冷式室外冷凝冷却机组结构设计

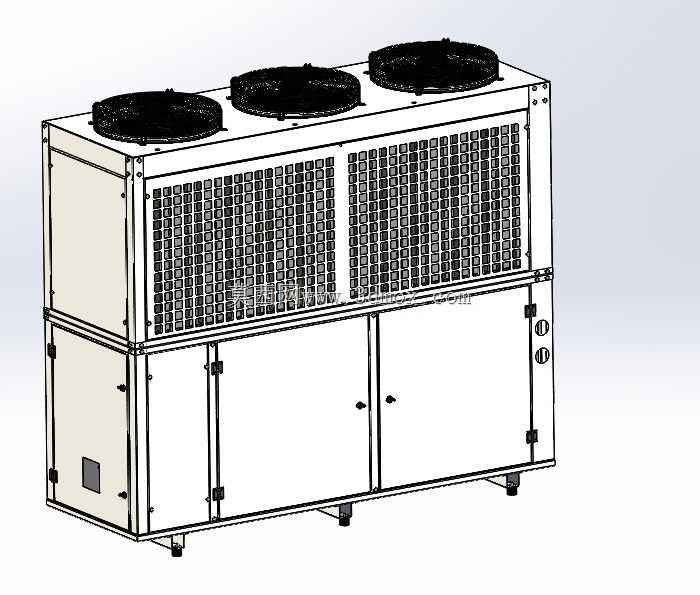

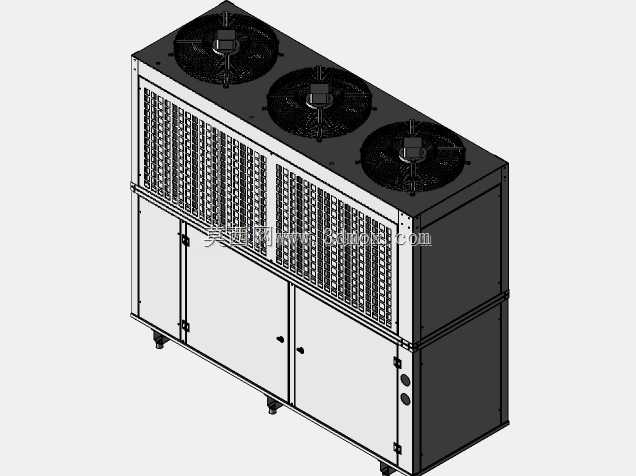

室外冷凝机组长期暴露在日晒雨淋的屋面工况，钣金拼接缝隙的防水密封一直是加工落地时最容易踩的坑。这款顶置三风机的冷却装置，在侧板与框架的搭接处特意做了外翻边压合结构，没有采用常规的直角拼焊，而是把每块围板的边缘压出12mm的止口台阶，装配时相邻板件直接嵌合在止口内，既抵消了钣金折弯时±0.3mm的角度公差，又能让雨水顺着外翻边直接流到机组外侧，不会顺着缝隙渗进内部的冷媒管仓。底部的支撑脚没有直接焊在底框上，而是做了可拆卸的调节式结构，每个支脚预留了15mm的高度调节余量，应对屋面不平整的安装基面时，不用额外垫钢板就能把整机调至水平，避免内部压缩机因为长期倾斜运行导致的润滑油回油不畅。顶置的三个风机安装位，没有直接在顶板上开圆孔固定，而是冲压出下沉20mm的风机窝座，风机法兰直接落在窝座的环形支撑面上，螺栓从下往上穿接固定，既省去了现场安装时对位找正的麻烦，又能避免风机运行时的震动直接传递到顶板引发钣金共振噪音。正面的检修门采用了暗藏式铰链结构，铰链完全藏在门板与侧框的缝隙内，外侧看不到突出的五金件，既减少了室外积灰积水对铰链的锈蚀，又让整机外观更规整。门板内侧贴附的20mm厚保温棉，特意在靠近电控仓的位置预留了走线缺口，没有像常规机组那样整块铺满，避免冷凝水顺着保温棉缝隙渗到电控元件上。侧面的冷凝器翅片安装框，做了向内倾斜1.5度的导水边，翅片表面凝结的露水会顺着倾斜面流到底部的接水盘内，不会顺着侧板流到屋面留下水渍。整机的钣金折角处全部做了R3的圆角过渡，没有尖锐的直角边，既避免了现场安装维护时的割手风险，又能减少喷涂时的积漆死角，让户外粉末涂层的附着力更均匀，延长户外使用的防锈寿命。底部接水盘的排水口特意设在靠近机组侧边的位置，没有放在正中间，安装外接排水管时不用钻到机组底部操作，站在侧面就能完成管路对接，后期疏通排水口也更方便。
