ucp206型带座外球面轴承结构设计

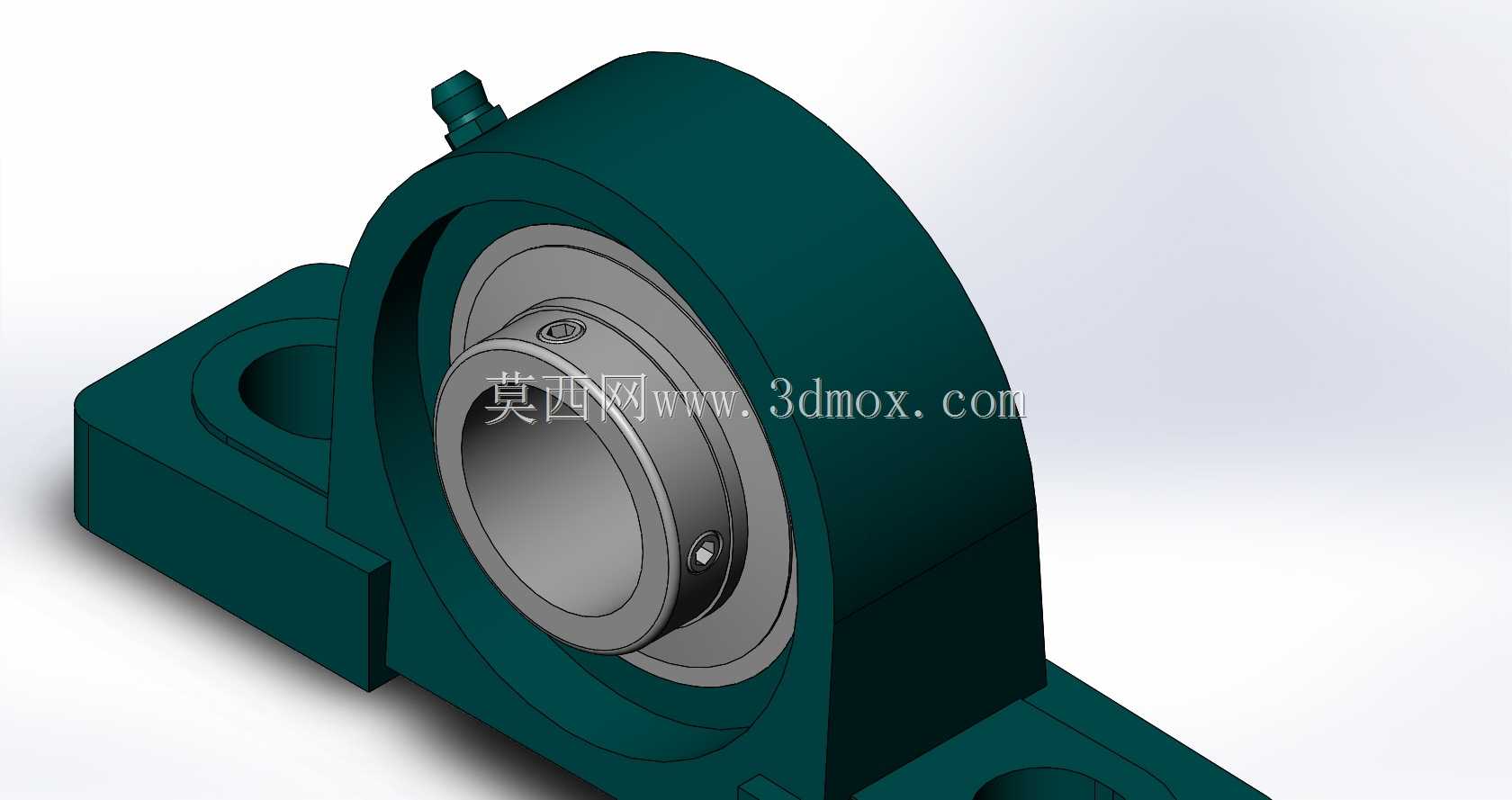

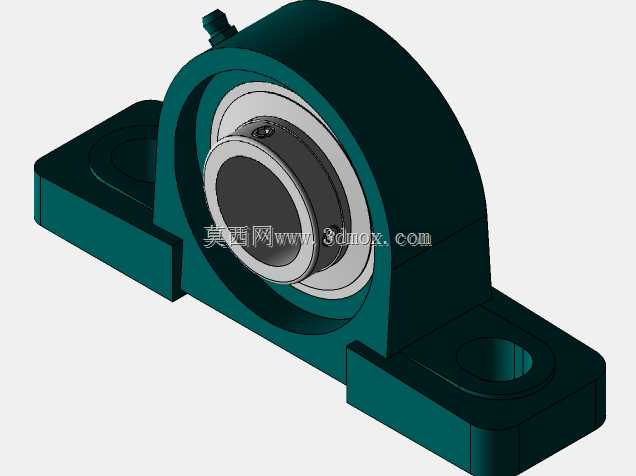

带座轴承在轻工输送、小型农机传动场景里，最常出现的失效点从来不是滚动体磨损，而是座体安装面受径向载荷反复冲击后出现的微变形，连带轴承内圈与轴的配合出现偏斜，最终导致密封失效、润滑脂泄漏提前报废。这款ucp206型带座外球面轴承的结构设计，从加工适配角度把这些现场反馈的隐患提前做了针对性调整。铸造座体的安装脚位置特意做了加厚过渡，没有为了省料削薄安装面与轴承承窝的连接筋，铣削安装基准面时预留了0.02mm的平面度冗余，哪怕铸件存在轻微的时效变形，精加工后也能保证两个安装螺栓孔的同轴度，避免现场安装时强行锁紧螺栓导致座体产生内应力，挤压轴承外圈出现卡滞。轴承外圈与承窝的配合面没有做全周贴合设计，而是在承窝上下两端留出了微小的卸荷间隙，当轴系受轻微偏载时，轴承外圈可以在承窝内做微小的自适应偏转，不会因为刚性过强把载荷全部集中在滚动体的单侧滚道上，能有效延长轴承的实际使用寿命。注油嘴的位置特意选在座体斜上方的非载荷区，既不会干涉周边的传动部件，日常维护时也不用拆解周边护罩就能直接加注润滑脂，注油通道的内壁做了光滑过渡处理，不会出现旧脂残留堵塞通道的问题。轴承端盖的密封槽尺寸做了微调，适配双唇丁腈橡胶密封圈的安装公差，压装后不会出现密封圈翻边、挤裂的问题，能有效阻挡粉尘、切削液进入轴承内部。安装脚的螺栓沉孔深度做了匹配常用内六角螺栓的尺寸设计，沉孔底部保留了足够的承压面，不会出现螺栓锁紧时沉孔边缘被压溃的情况。座体的承窝外圆做了圆弧过渡，没有尖锐的棱角，既可以减少铸造时的应力集中，也能避免装配、搬运过程中棱角磕碰划伤操作人员。轴承内圈的顶丝孔位置做了定位标识，现场安装时可以快速对准轴上的定位平面，不用反复调整顶丝位置就能保证锁紧可靠，顶丝孔的边缘做了倒角处理，拧入顶丝时不会出现螺纹乱扣的问题。
