双旋翼仿生概念航拍飞行器结构设计

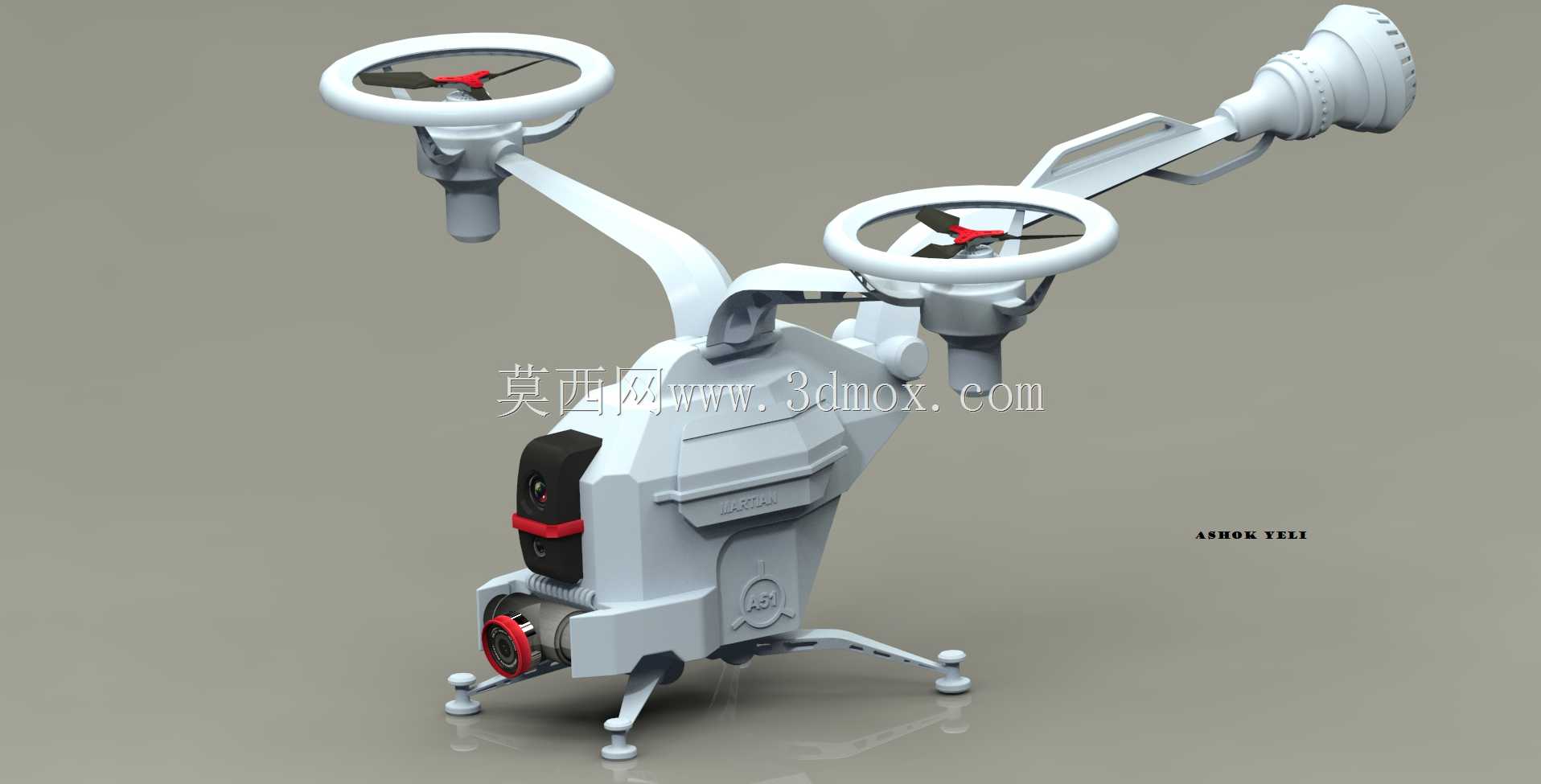

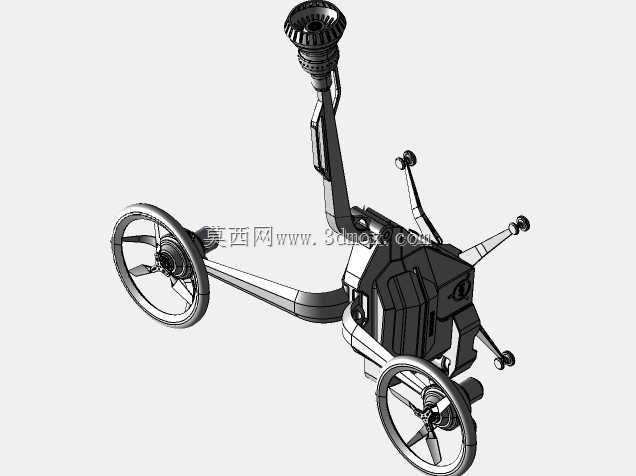

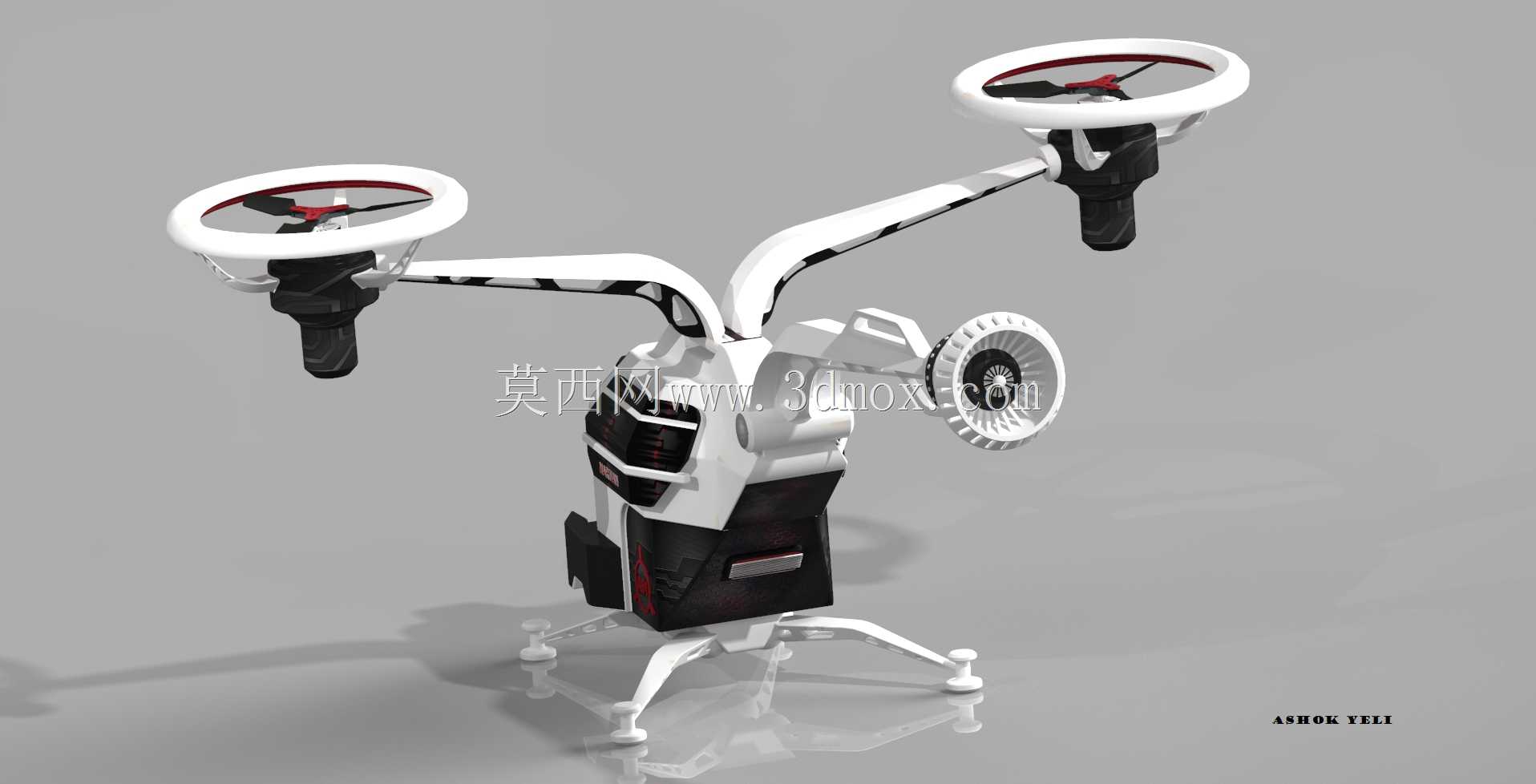

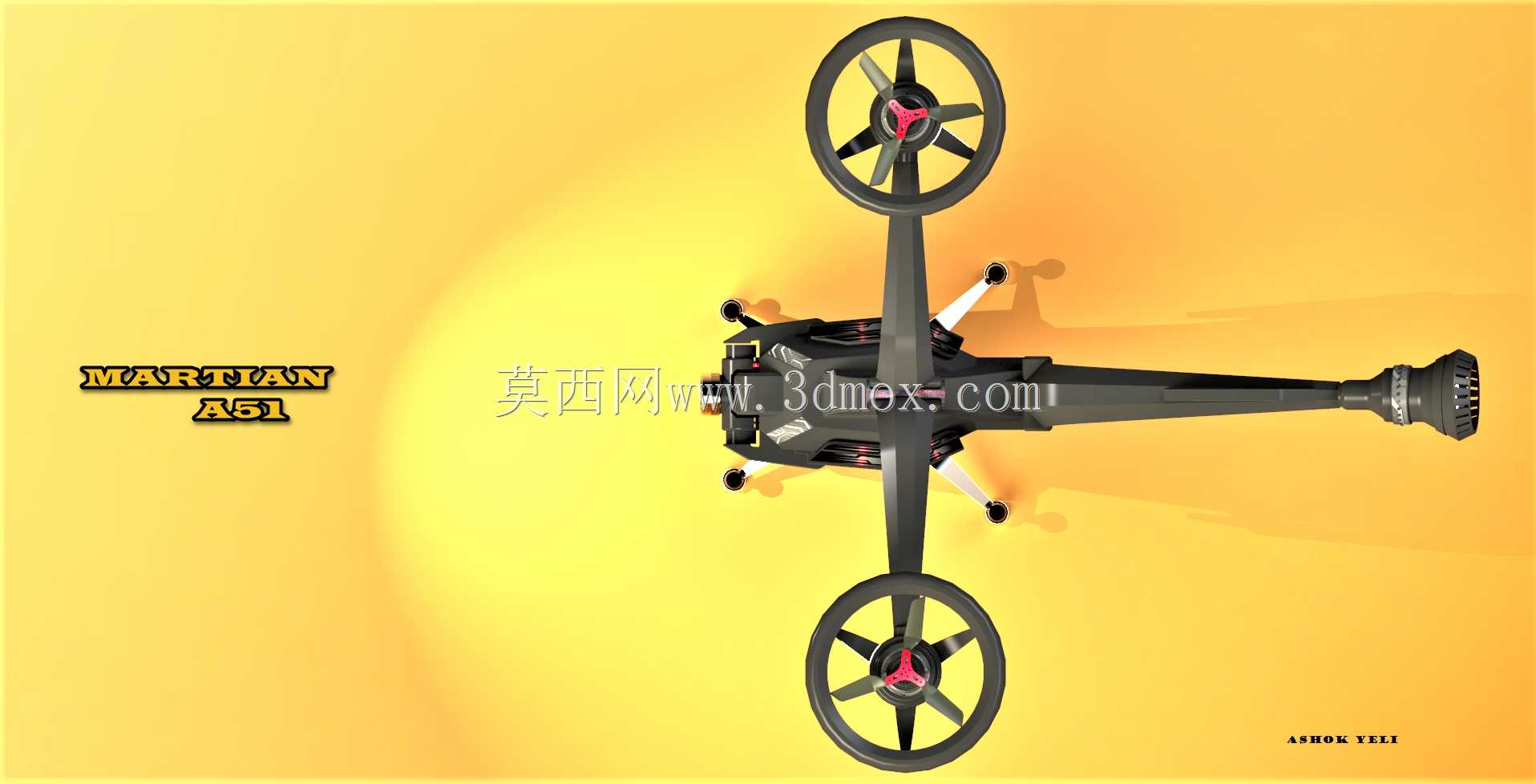

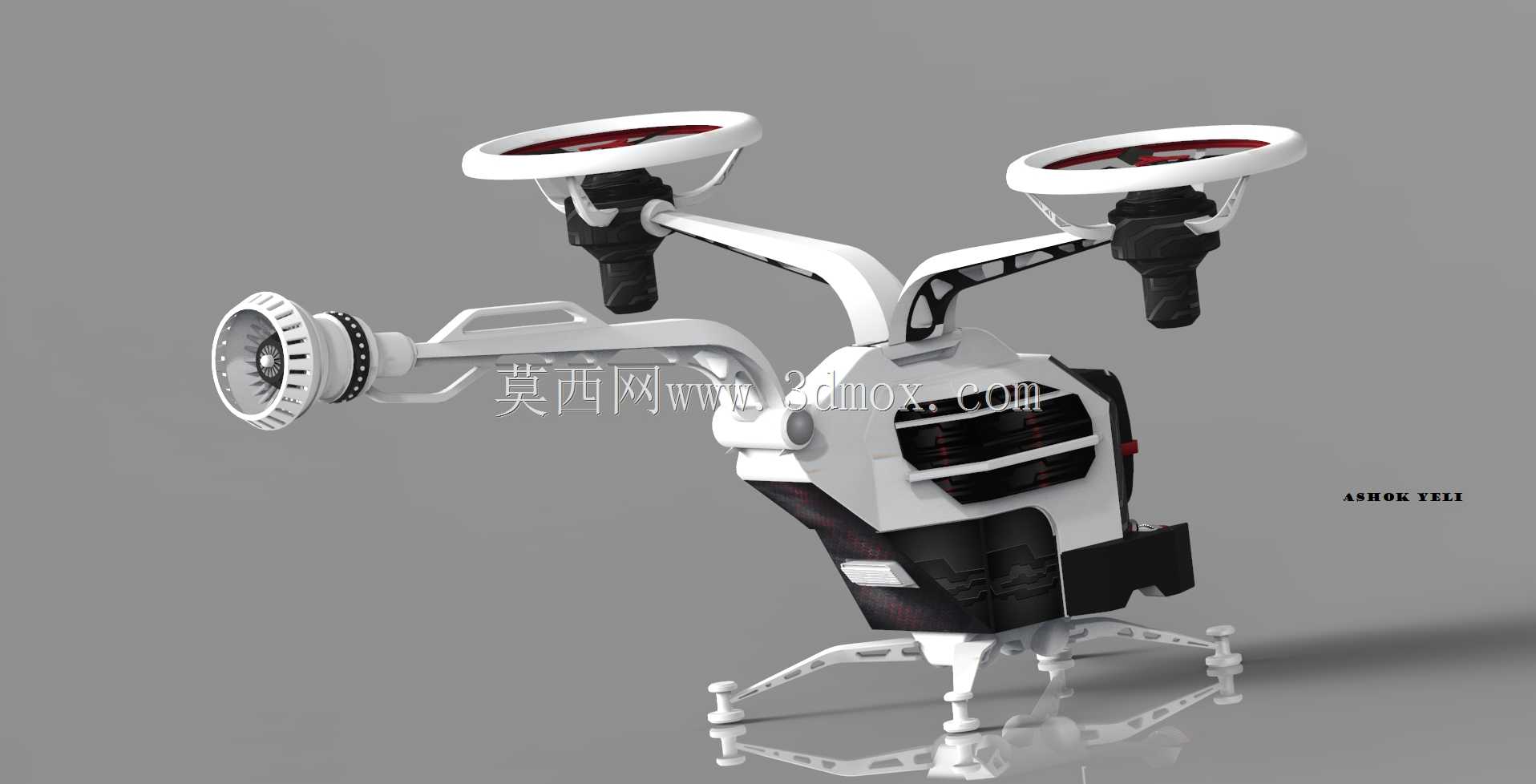

小型双旋翼飞行器落地时最容易出现的问题，是机臂与机身衔接处的应力集中——起降瞬间的冲击载荷会顺着旋翼支撑臂传导到机身壳体，普通直连结构在百次以上起降后很容易出现连接位开裂，甚至旋翼轴线偏移导致飞行姿态失稳。这款概念飞行器的机臂采用了仿生分叉式过渡结构，没有生硬的直角衔接，从旋翼护圈位置开始，支撑臂以连续变曲率的曲面逐渐收窄汇入机身主壳体，曲面过渡段的壁厚做了梯度变化，靠近旋翼端壁厚偏薄用来吸收高频振动，靠近机身端壁厚逐步加厚，把起降冲击均匀分散到机身整个上半框结构，避免局部应力峰值超过工程塑料的疲劳极限。

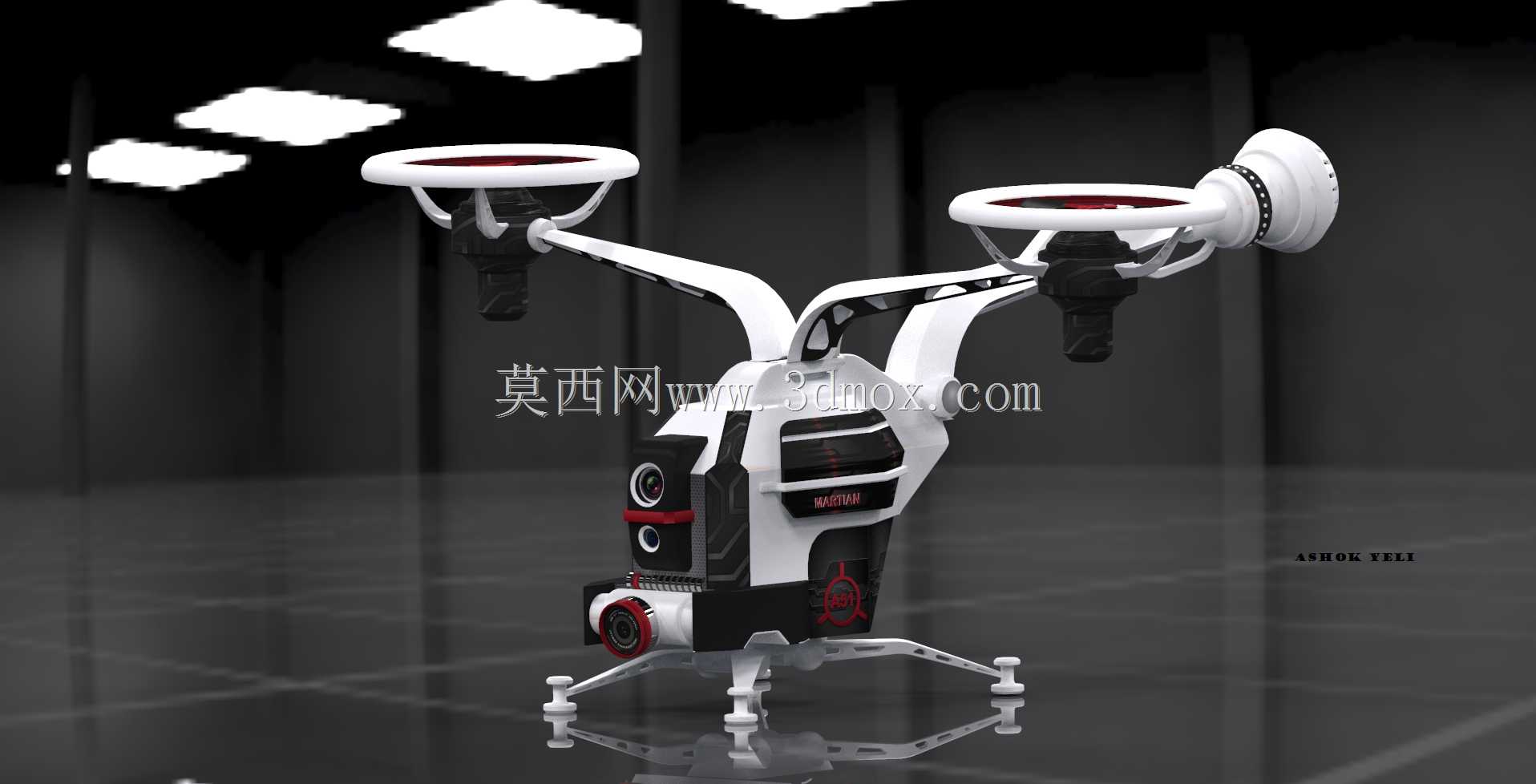

旋翼外侧的环形护圈不是单纯的装饰防撞件，护圈内侧做了一圈等距分布的微型导流槽，旋翼高速旋转时，护圈能把旋翼边缘的紊流梳理成轴向气流，既减少旋翼尖部的涡流损耗提升悬停效率，还能在发生擦碰时让冲击力顺着环形结构均匀卸力，不会直接撞击旋翼桨叶导致桨叶断裂。护圈和机臂的连接位做了嵌入式卡扣加定位销的组合结构，不需要额外打胶就能保证同轴度，后期维护更换护圈时不需要拆解整个机臂，对准定位销按压到位就能锁死，装配公差控制在0.1mm以内，不会因为护圈安装偏差带来额外的飞行振动。

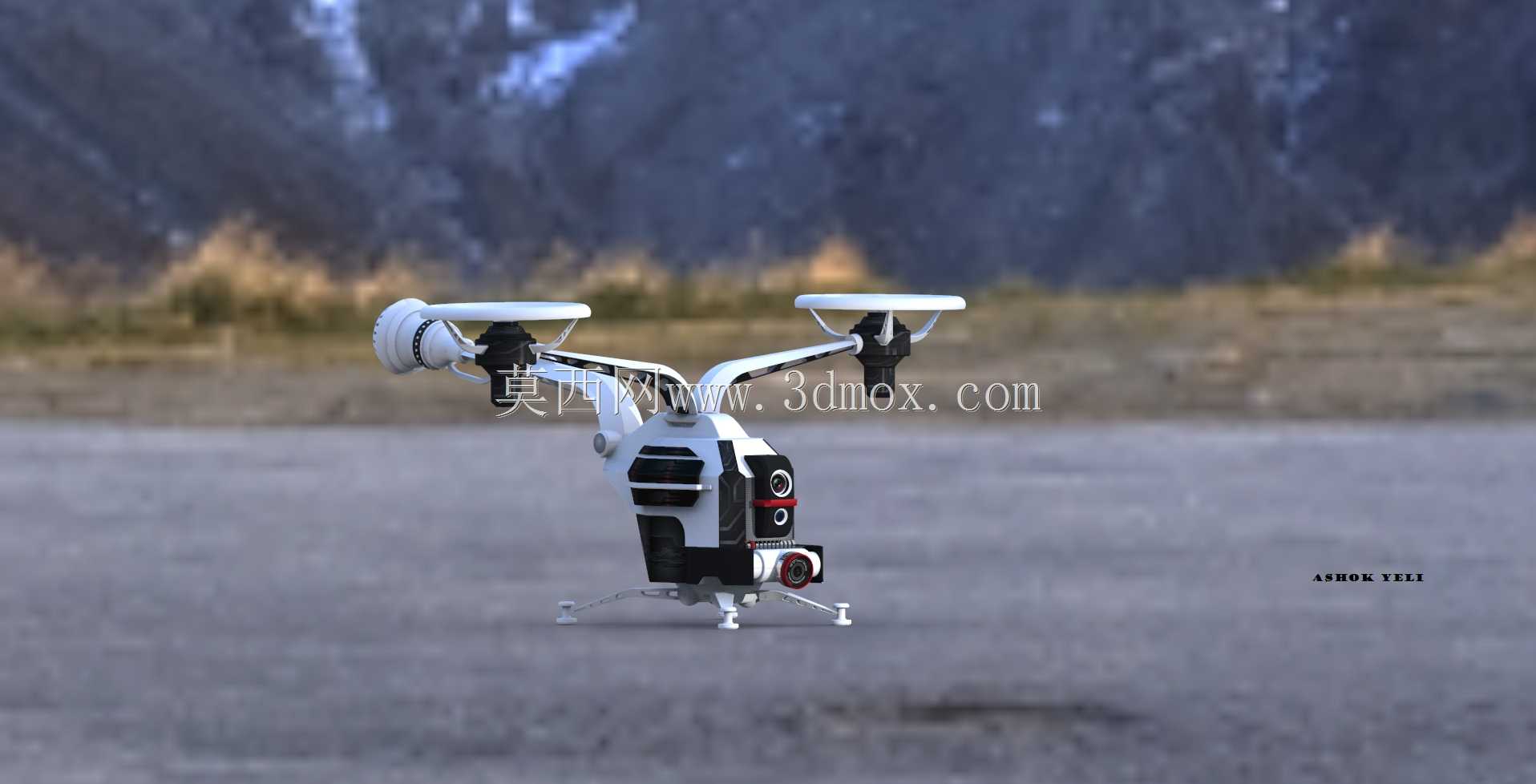

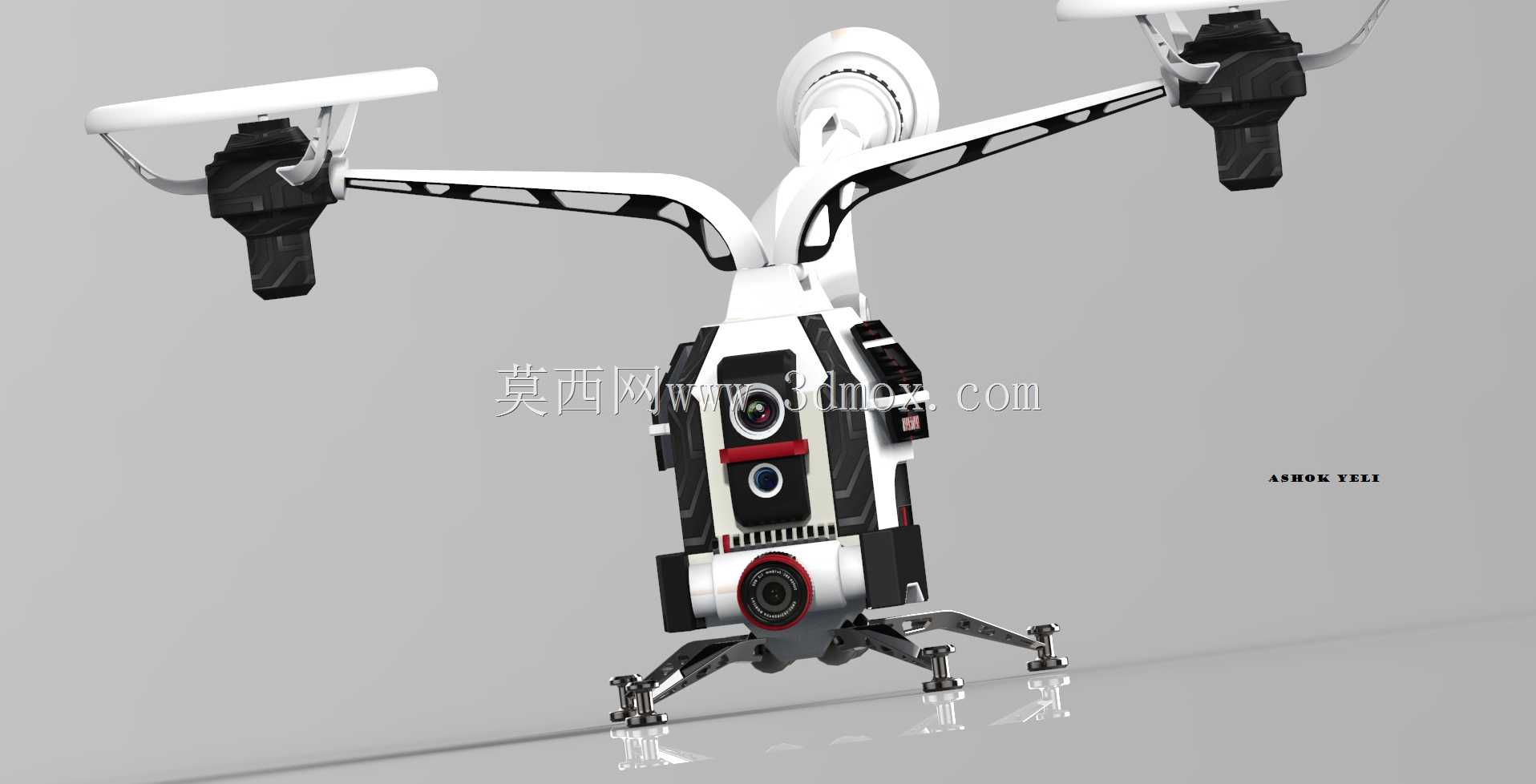

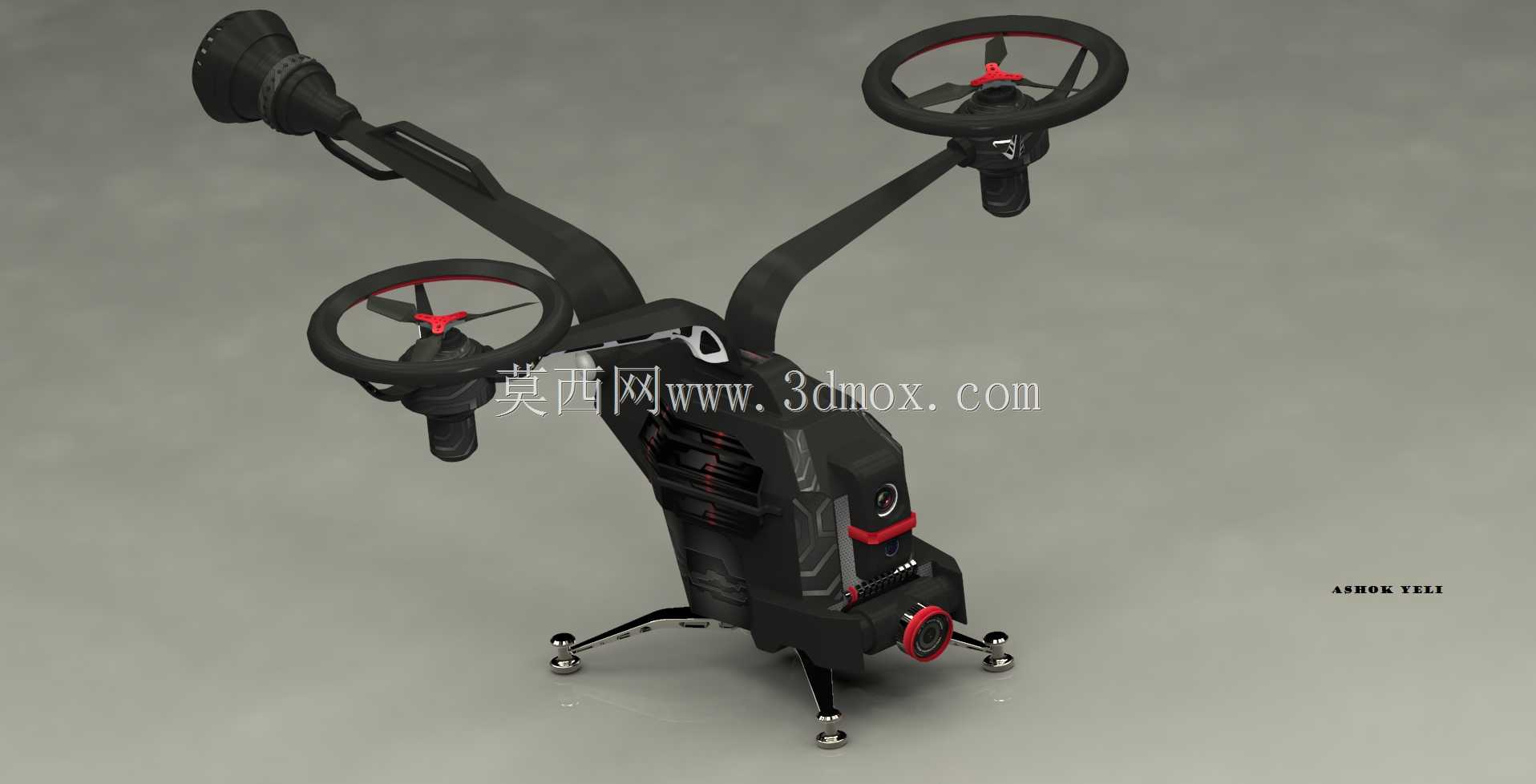

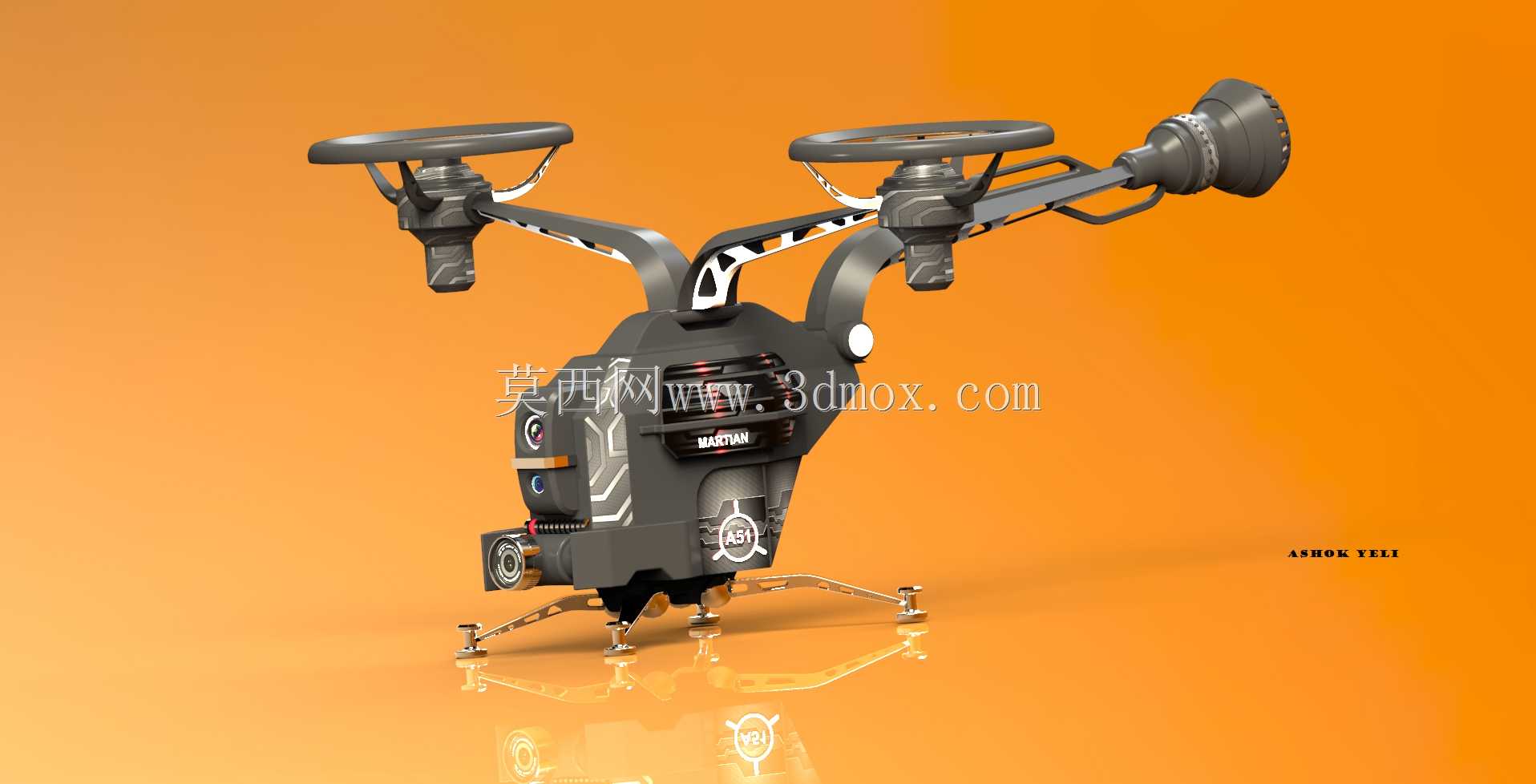

机身下半部分的起落架没有采用常见的直杆式结构，而是做了三支点仿生足式设计，每个支脚末端都有球形接触垫，支脚和机身连接的位置做了微型弹性形变预留区，硬着陆时支脚可以产生微小的弹性形变吸收冲击，不会把冲击力直接传递到机身内部的载荷舱。支脚的排布避开了机身正下方的航拍摄像头视野范围，起降状态下摄像头的垂直向下视野不会被起落架遮挡，不需要额外抬高摄像头的安装位置就能获得无遮挡的取景角度，也能降低整机的重心高度，提升飞行时的姿态稳定性。

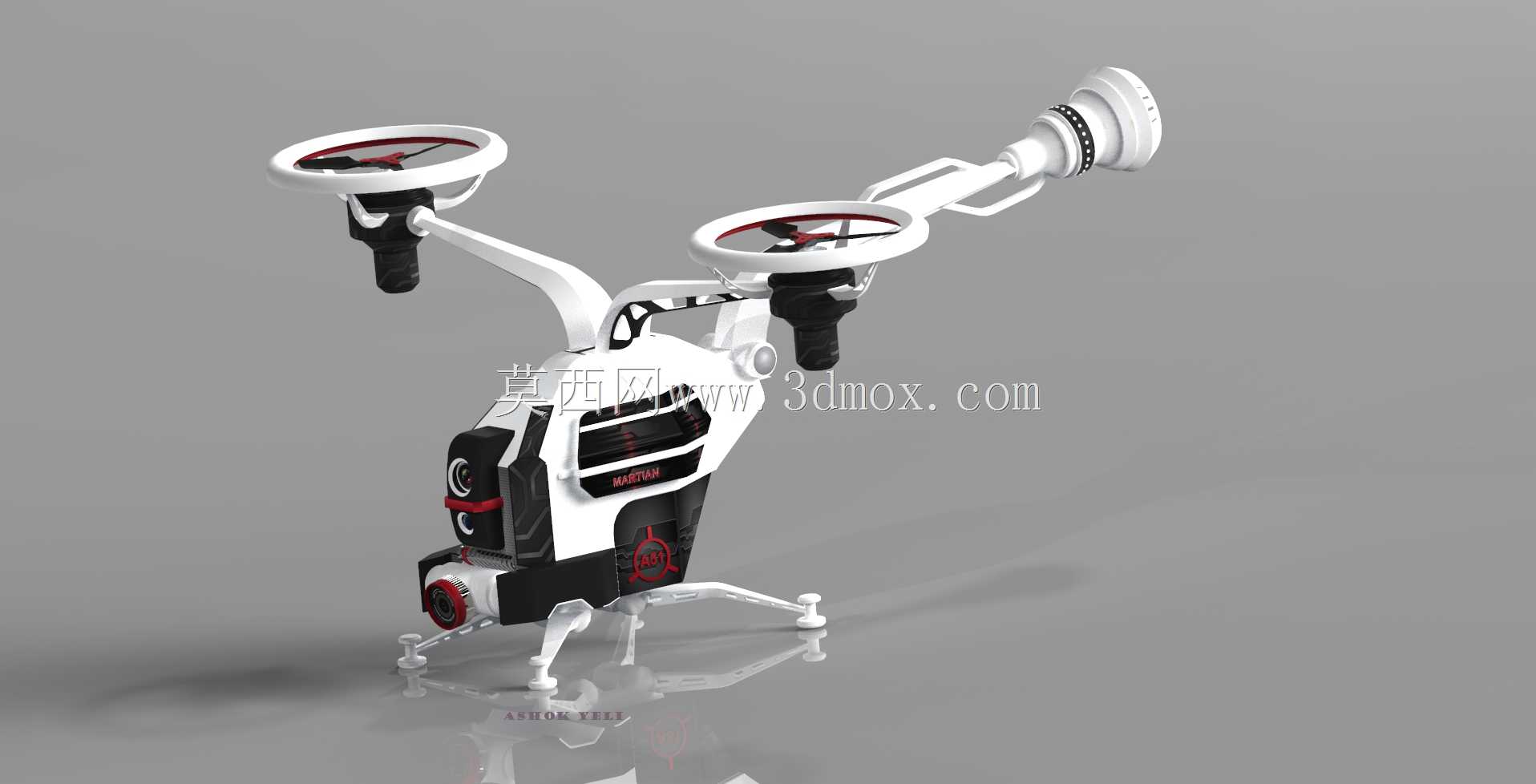

机身表面的分模线全部顺着曲面流线走向布置，没有横跨曲面的突兀拼接缝，既降低注塑生产时的脱模难度，也能减少飞行时的表面风阻。机身侧面的散热格栅做了斜向切角处理，飞行时迎面气流可以顺着切角进入机身内部带走电调工作产生的热量，同时斜向结构能避免雨水或者扬尘直接灌入机身内部，兼顾散热效率和工况防护能力。机身上的设备安装位都做了统一的定位凸台，电池、飞控板、摄像头模块都可以顺着凸台滑入安装位，不需要反复调整对位，装配时的定位效率比无凸台设计提升近四成，也能避免设备安装偏移带来的整机重心偏差。
