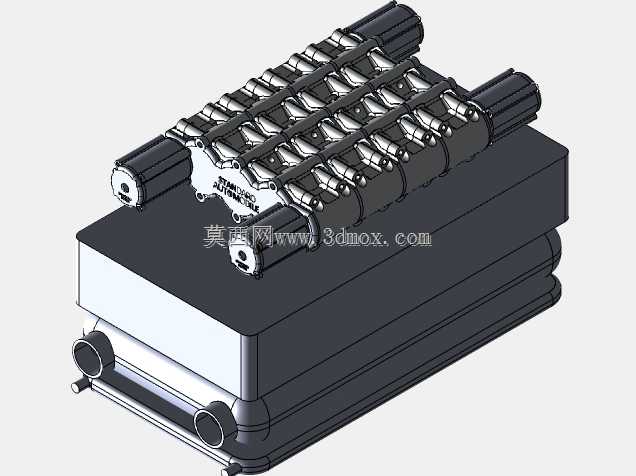

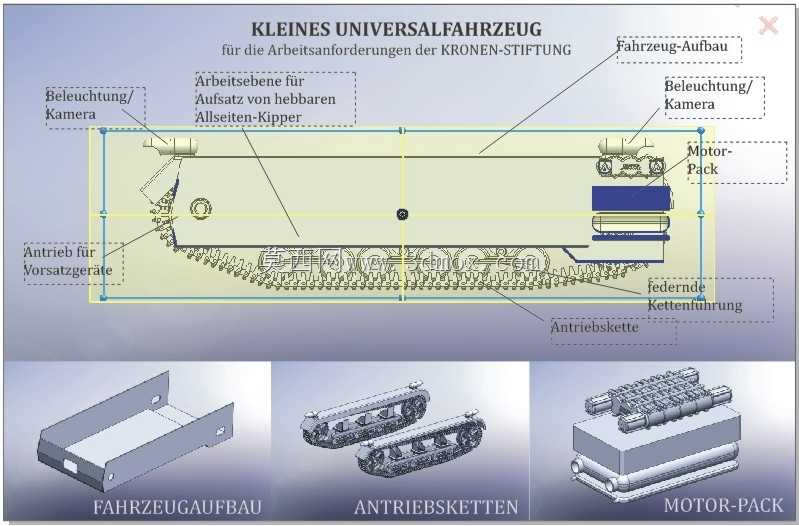

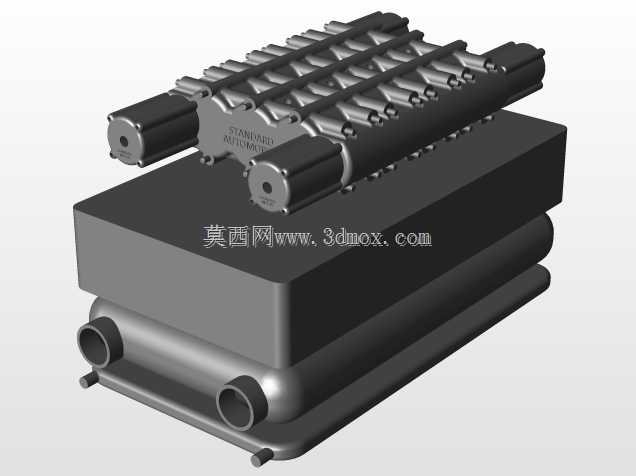

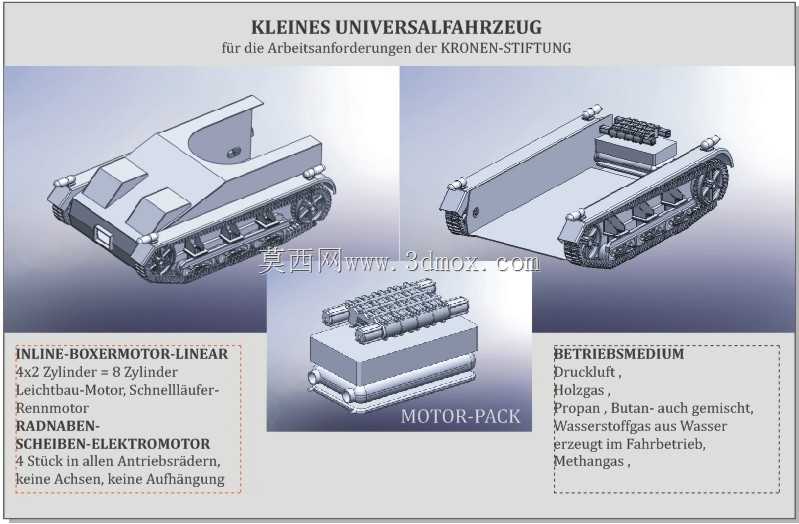

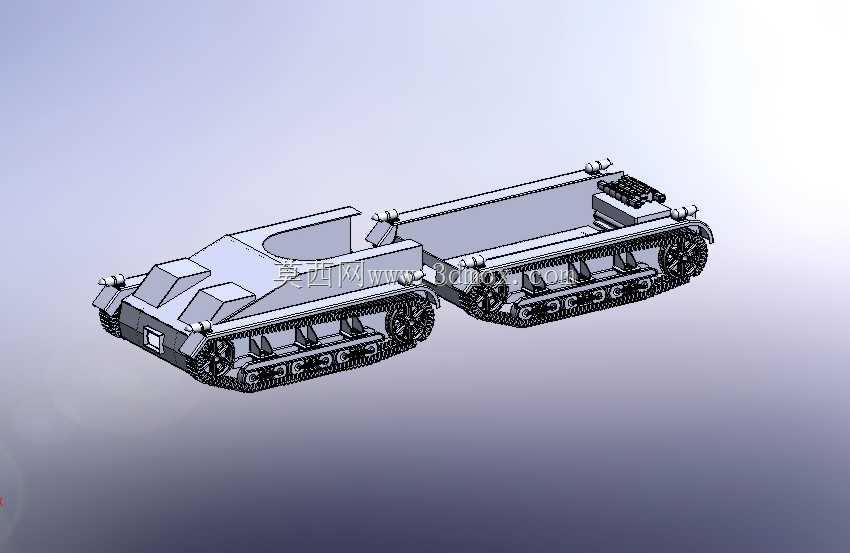

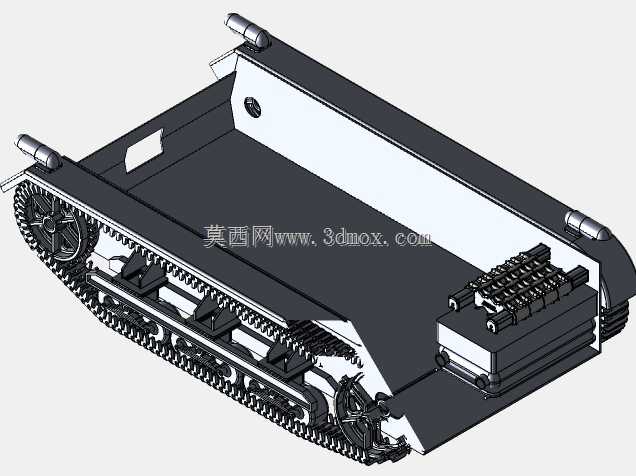

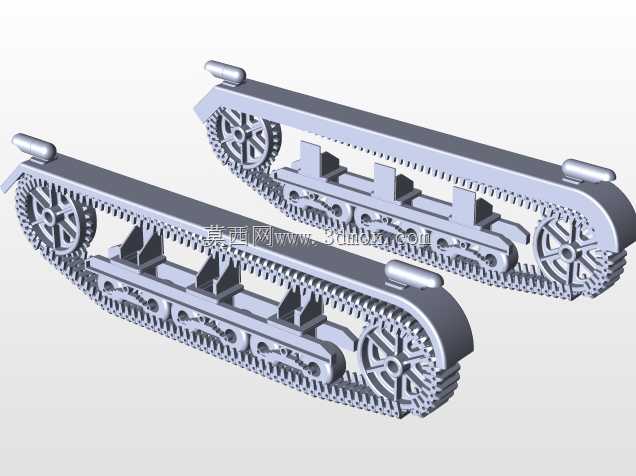

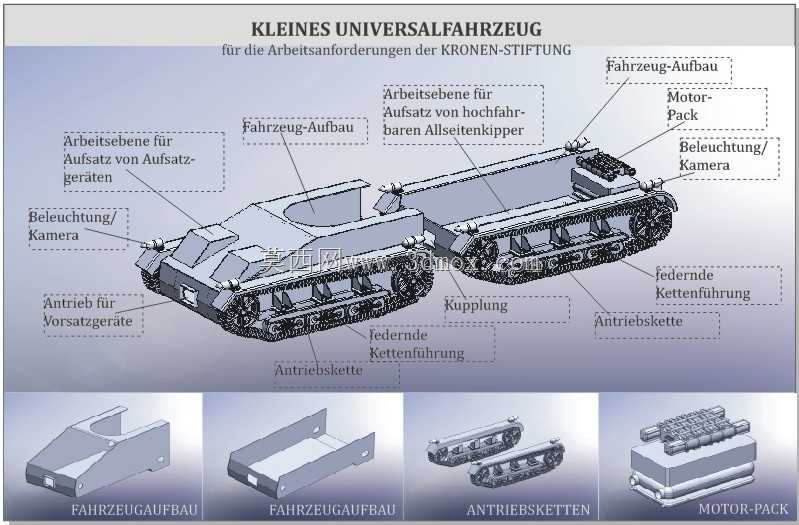

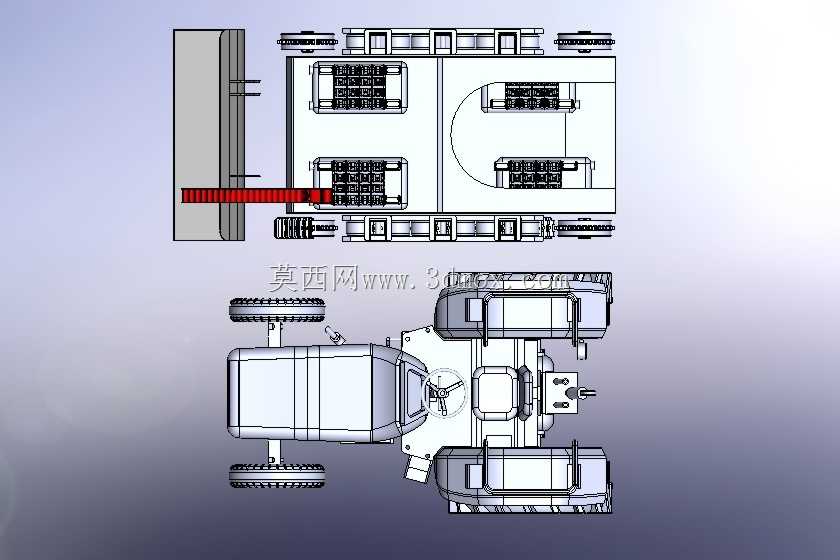

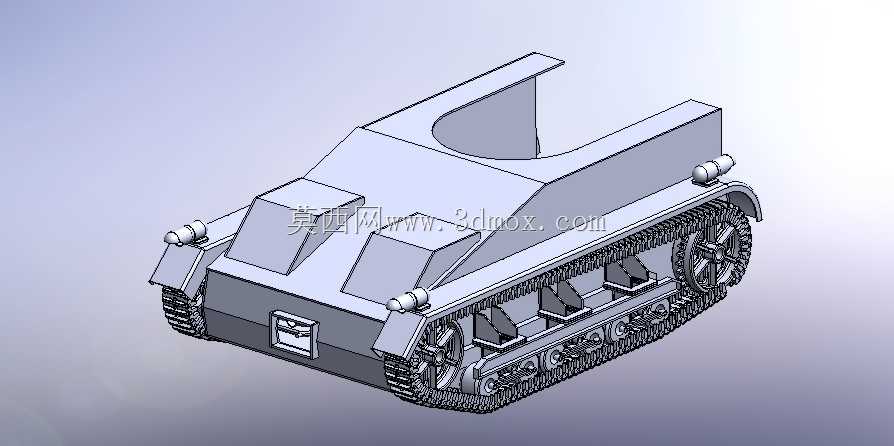

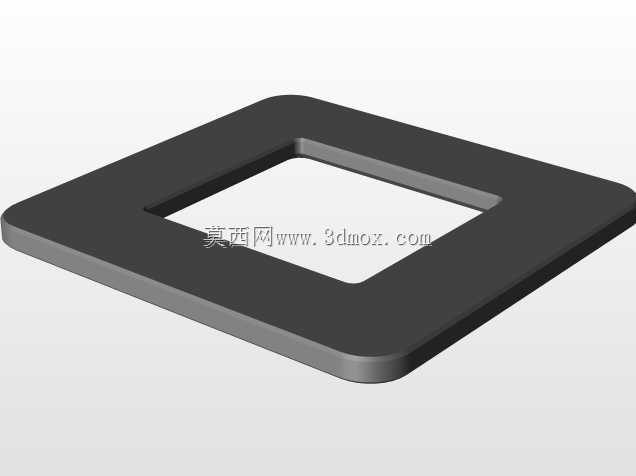

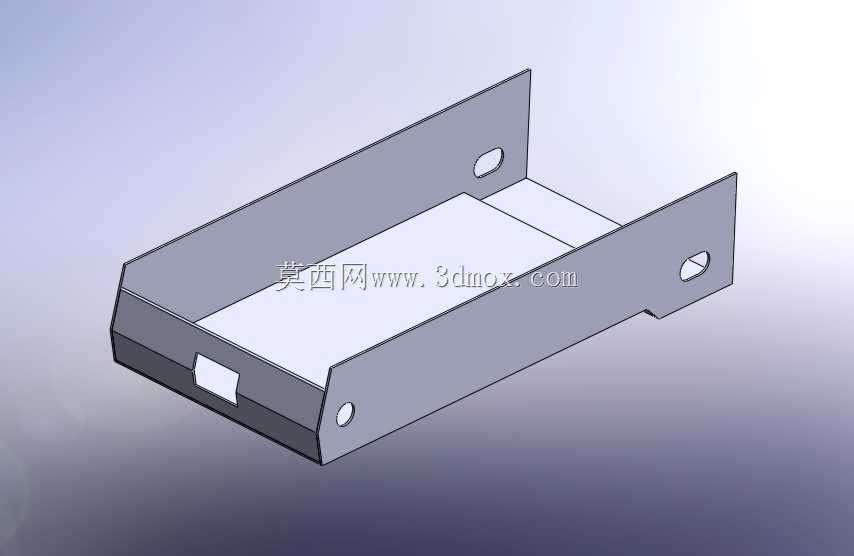

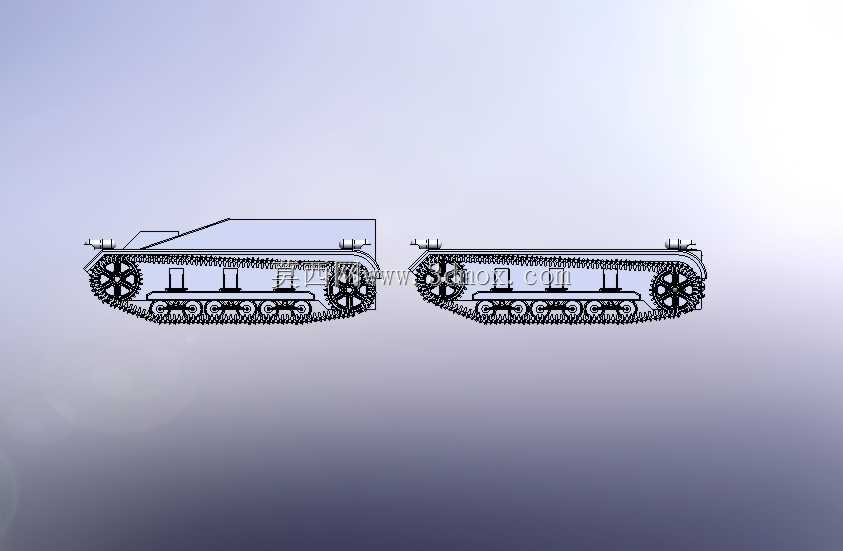

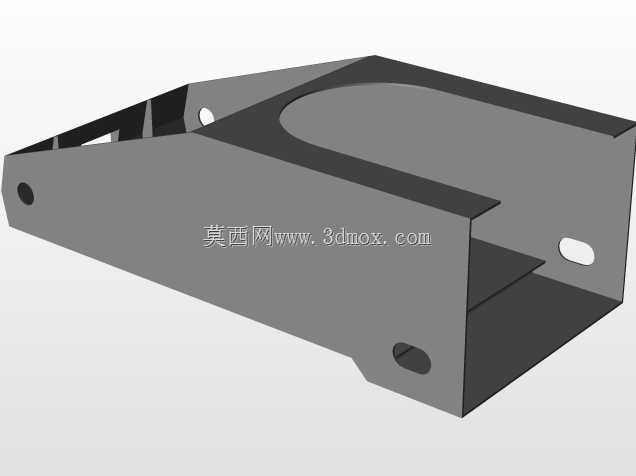

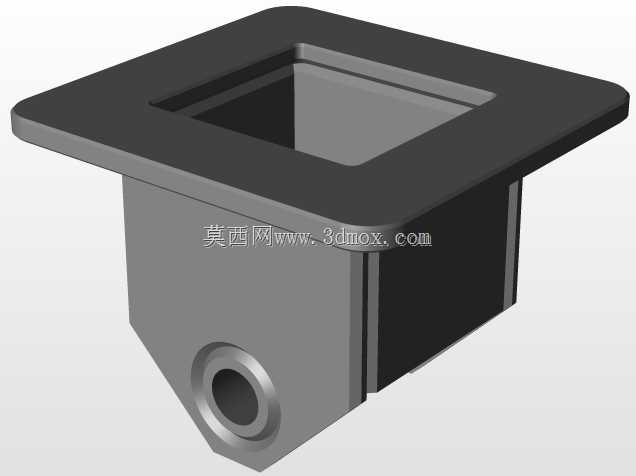

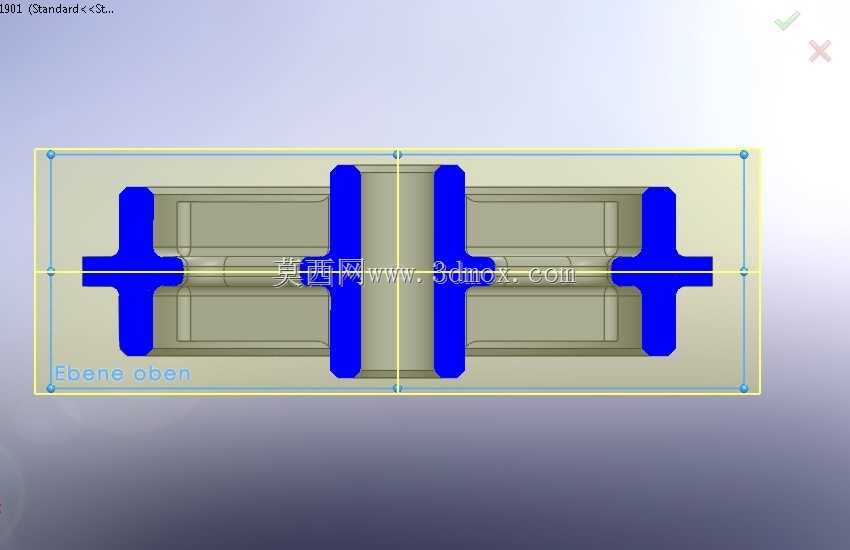

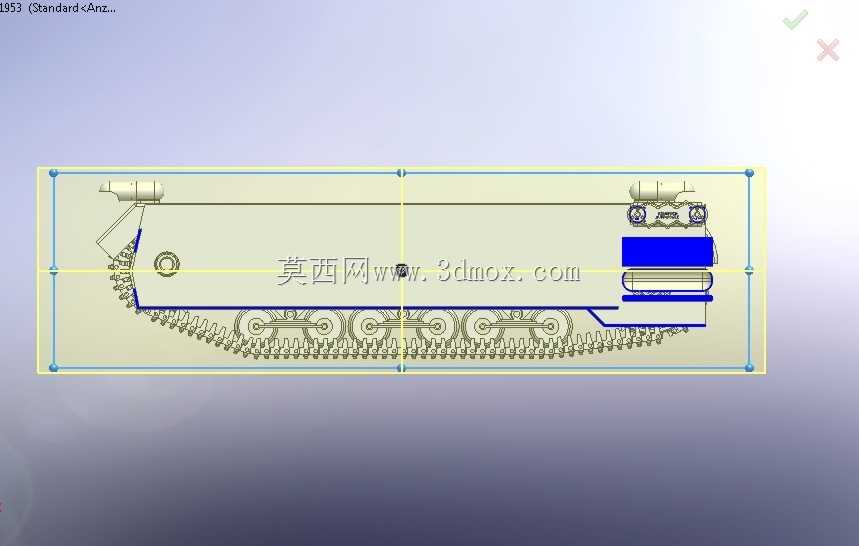

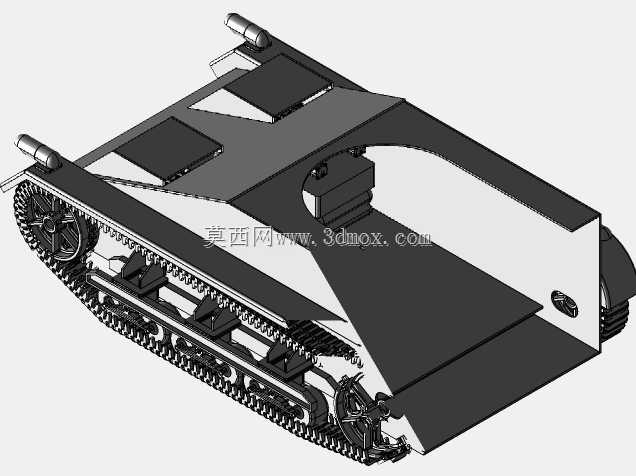

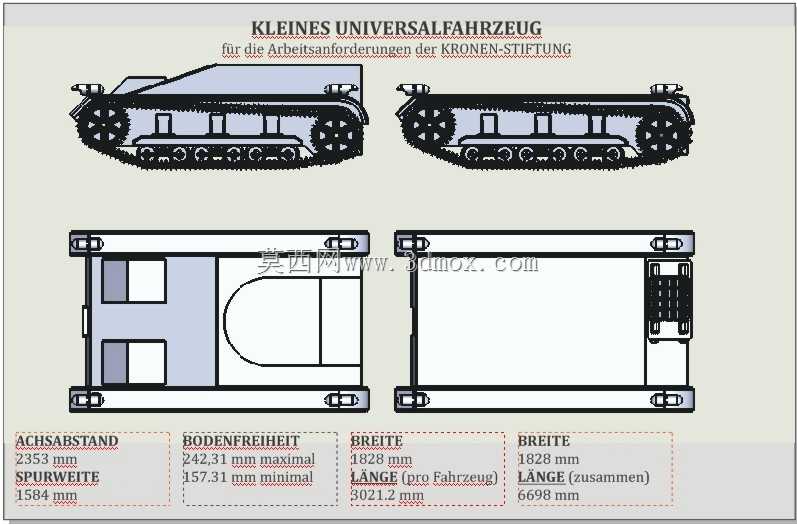

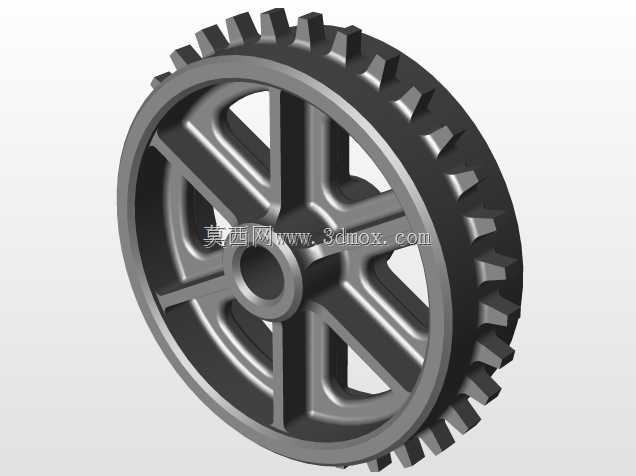

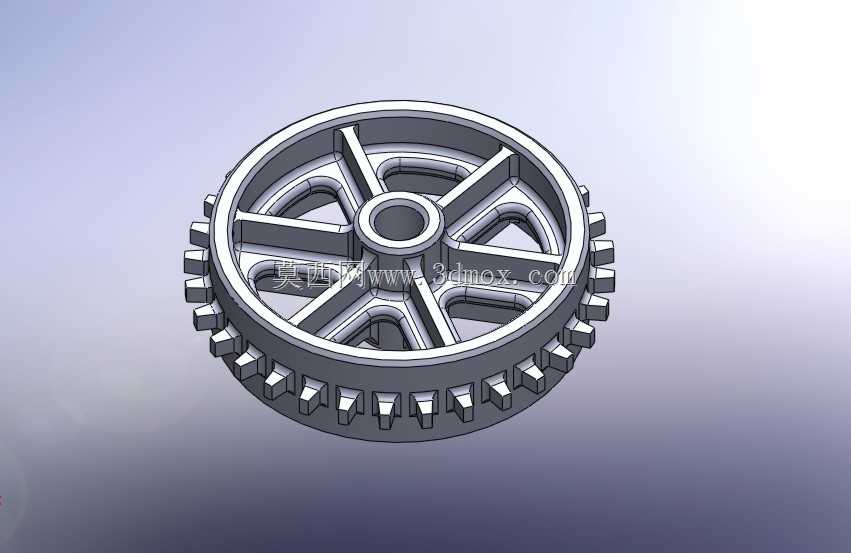

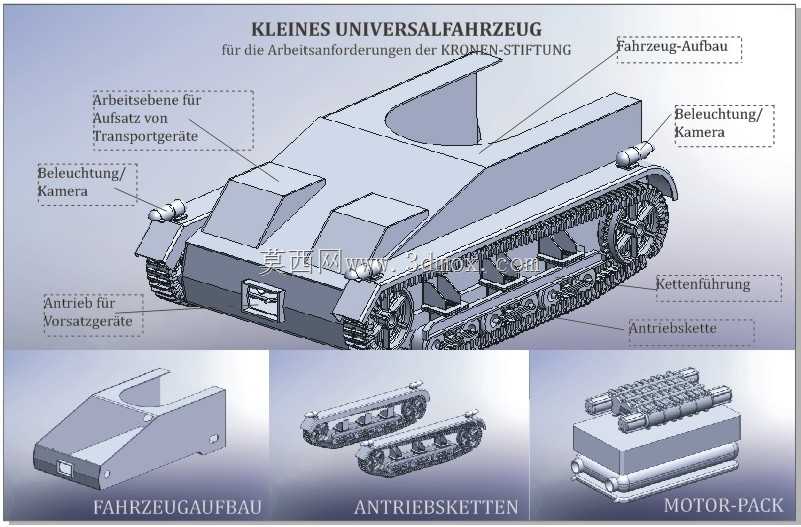

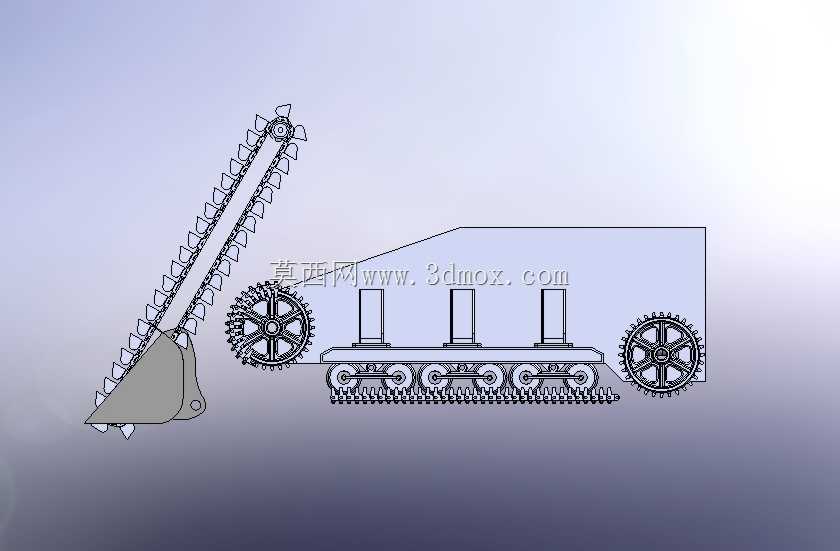

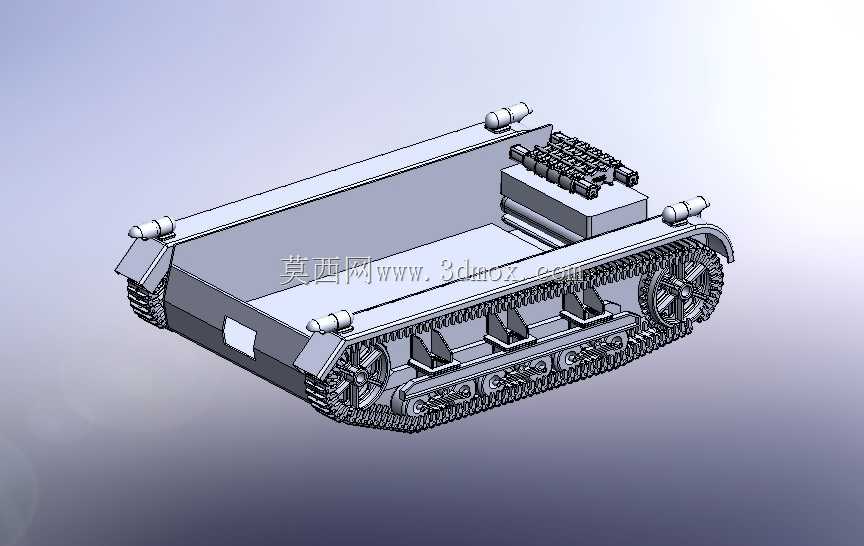

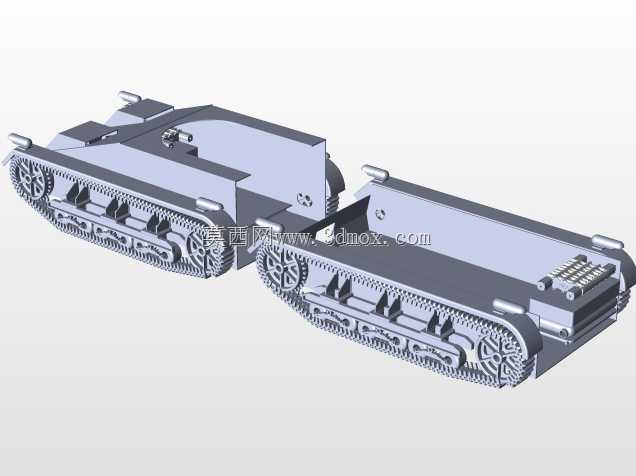

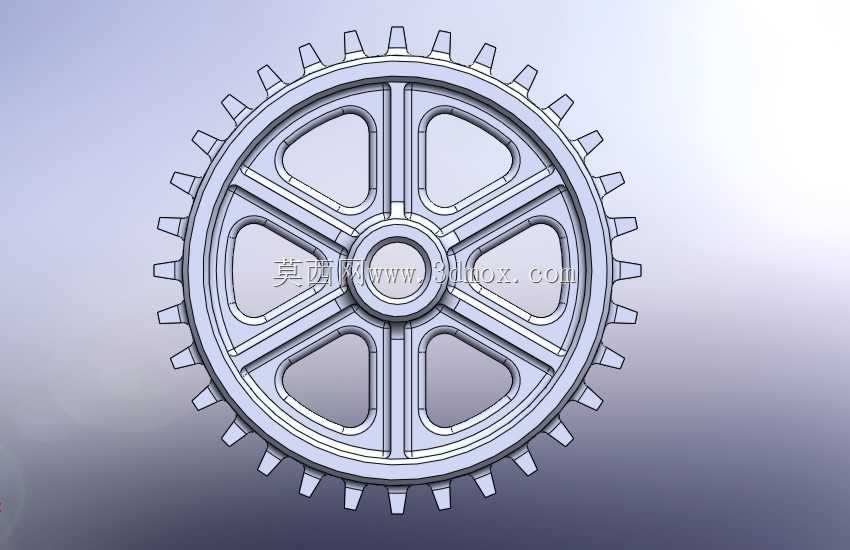

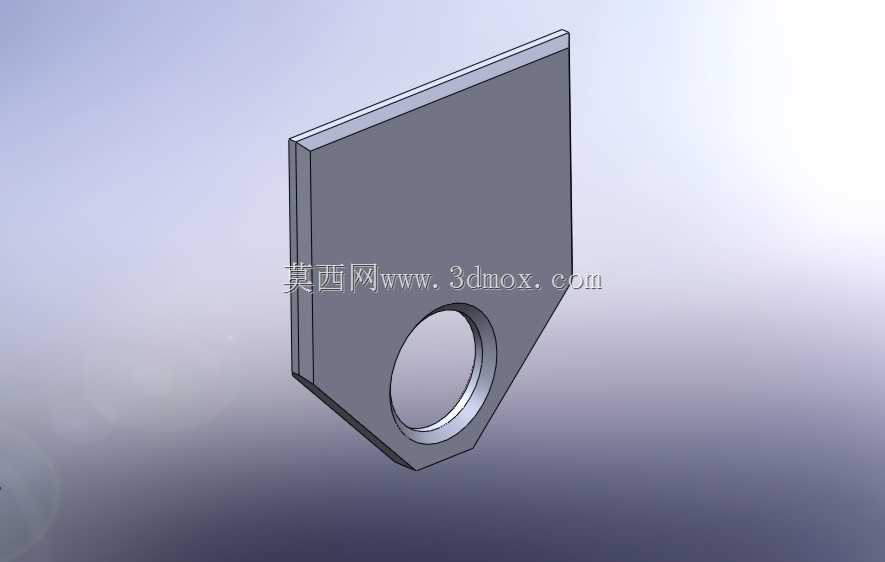

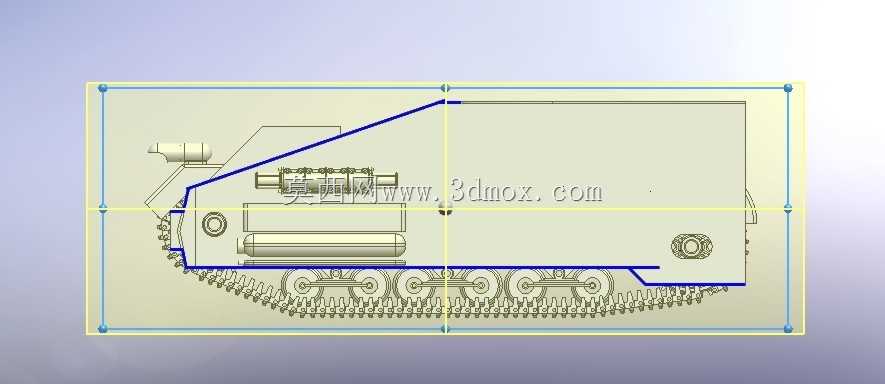

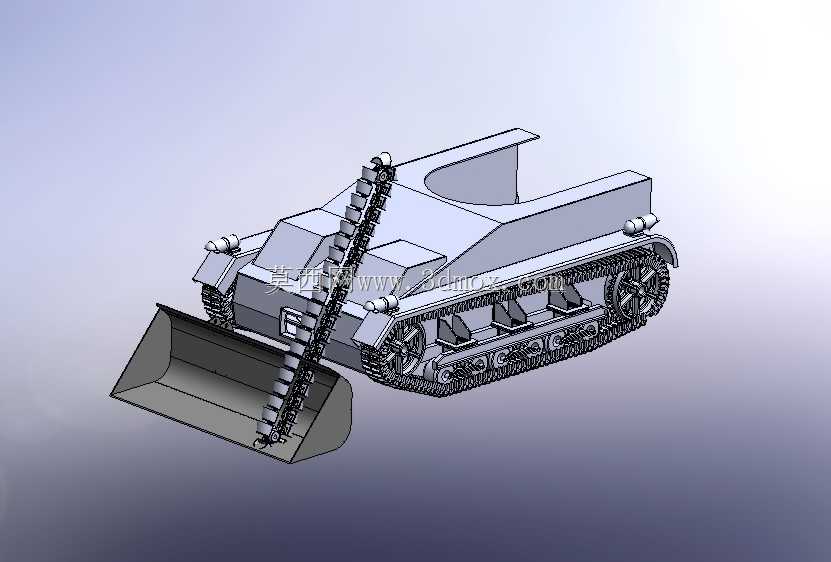

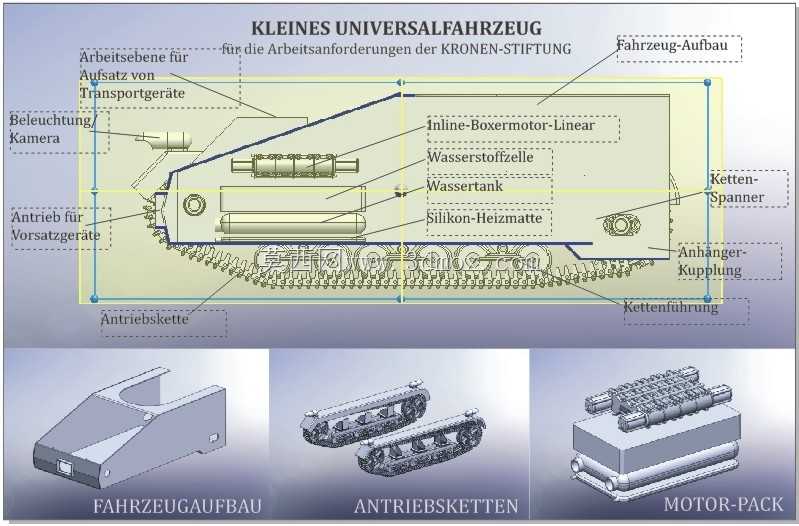

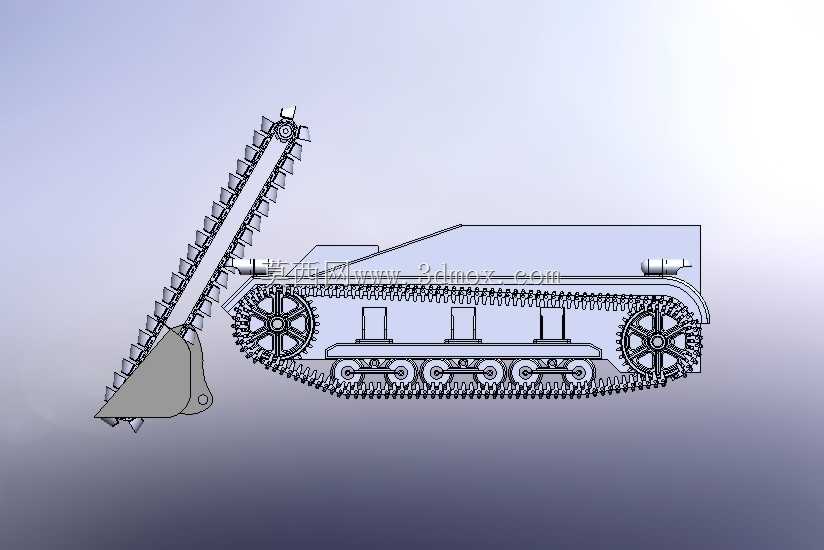

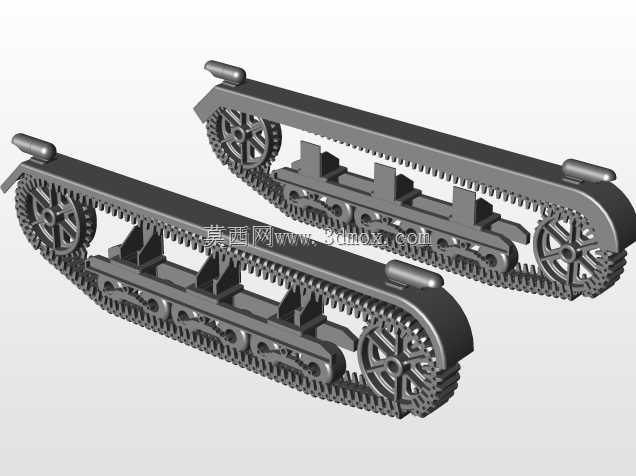

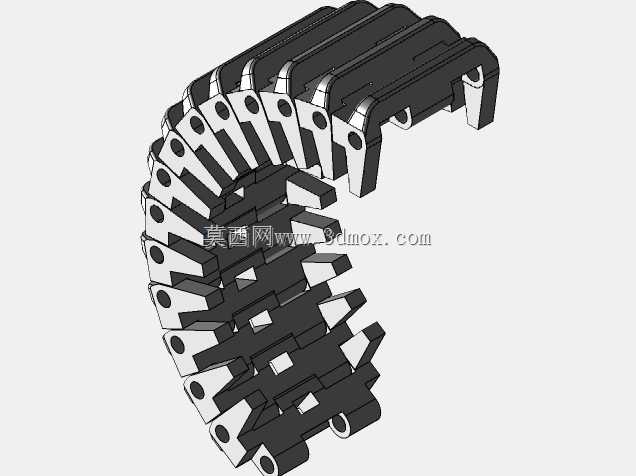

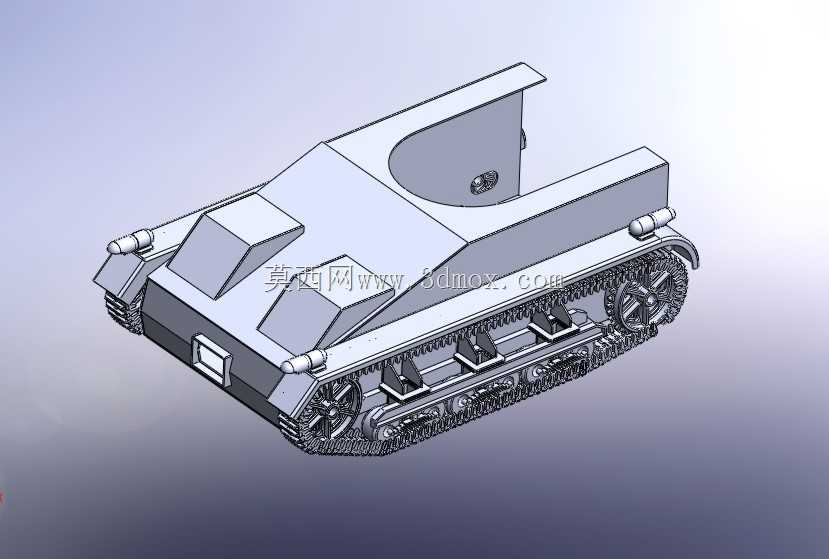

直列水平对置八缸汽车动力总成结构

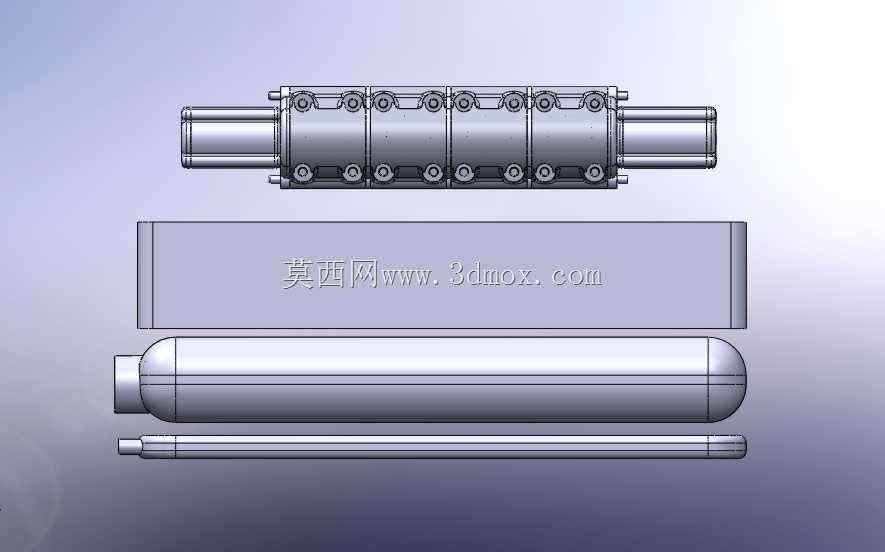

小批量试制动力单元时，最容易被忽略的是缸盖与进排气歧管衔接处的平面度公差，不少初版设计只追求外观排布的规整，把喷油器安装座的让位槽做在缸盖壁厚最薄的区域，实际压铸时铝液填充到薄壁位置容易出现冷隔，后续攻丝安装喷油器时，螺纹孔周边的应力集中会直接导致缸盖渗漏。这套动力结构在排布两侧缸体的喷油器座时，特意把安装凸台的厚度做了梯度过渡，靠近缸盖火力面的位置保留足够壁厚，凸台外侧顺着缸盖的散热筋走向做减薄处理，既不会让整个缸盖重量超标，也能避免压铸时的壁厚突变带来的成型缺陷。

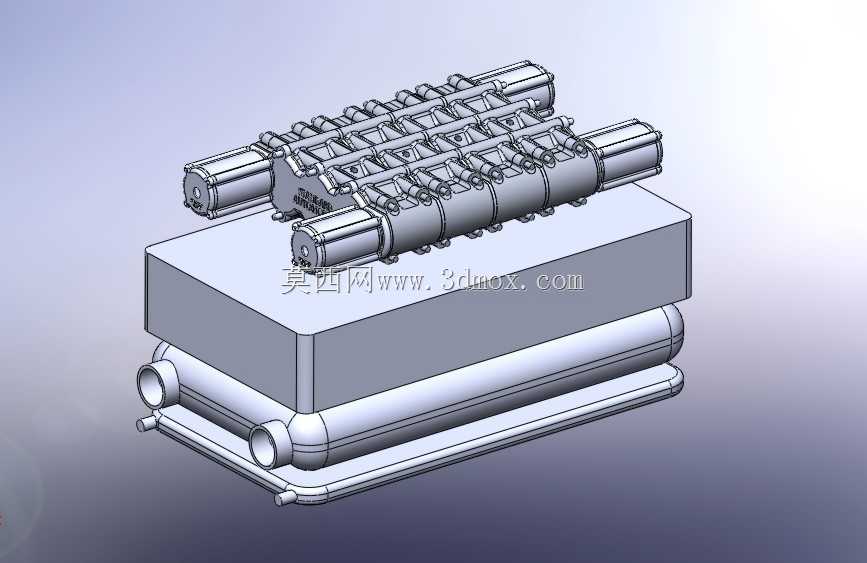

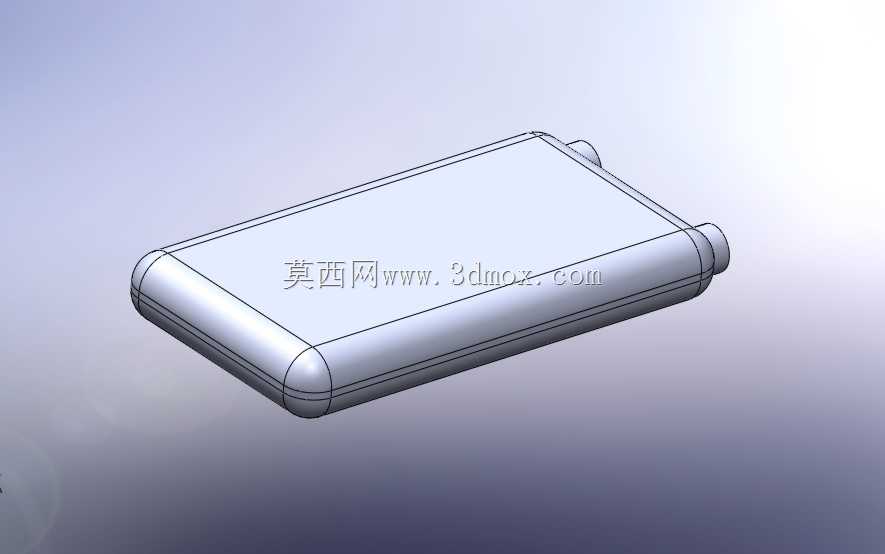

下层的散热模组和缸体底座的衔接处，没有采用常见的整面贴合设计，而是在四个角位做了限位凸台，中间区域预留0.2mm的间隙，涂覆密封胶后压紧时，多余的胶层会被挤到间隙槽里，不会顺着散热鳍片的缝隙溢到外表面，省去了后续刮胶修整的工序。两侧突出的分电器安装位，和缸体侧面的安装基准做了同轴度约束，分电器轴插入后和凸轮轴端的对接间隙控制在0.15mm以内，不会因为整车行驶的振动出现跳齿、点火正时偏移的问题。

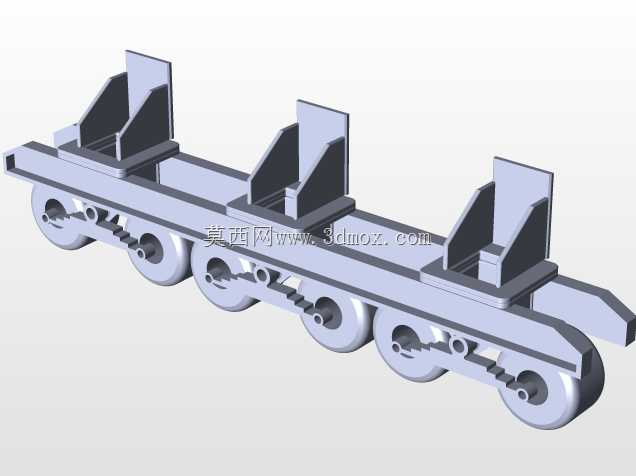

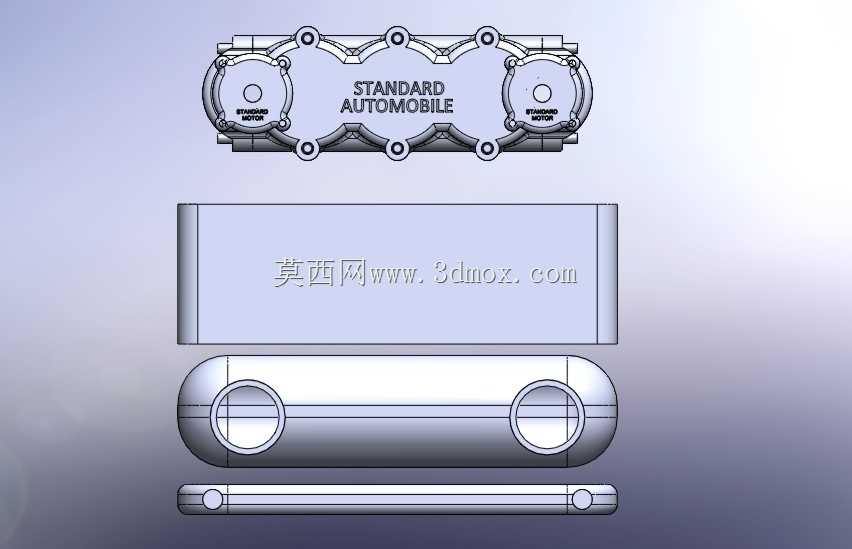

缸体顶部的气门室盖固定螺栓，没有采用等距排布的方式，而是在靠近凸轮轴轴承座的位置加密了螺栓点位，两个轴承座之间的区域适当拉大螺栓间距，这样拧紧螺栓时，气门室盖的压紧力会集中在轴承座对应的刚性区域，不会把气门室盖压出形变，避免长期使用后出现密封垫压溃、机油渗漏的隐患。散热模组下方的进出水管接口，做了15度的倾斜角度，和整车机舱内的冷却管路走向匹配，安装时不需要强行掰动橡胶管路，减少了管路弯折带来的水阻增加、管路早期开裂的问题。

不少同类型动力结构设计时，会把机油滤清器的安装座做在缸体侧面最突出的位置，看似维护方便，实际整车发生低速正面碰撞时，机滤很容易被磕碰破损导致机油泄漏，这套结构把机滤安装位内收了12mm，周边用缸体的加强筋做了半包围防护，日常更换机滤的操作空间没有被压缩，还能规避小碰撞带来的油液泄漏风险。缸体和下方散热模组的连接螺栓，全部采用内六角沉头设计，螺栓头部完全沉入安装座平面以下，不会突出在外干涉周边附件的安装，装配时用定扭矩扳手拧紧的过程中，也不会因为周边管线的遮挡出现套筒卡滞的问题。
