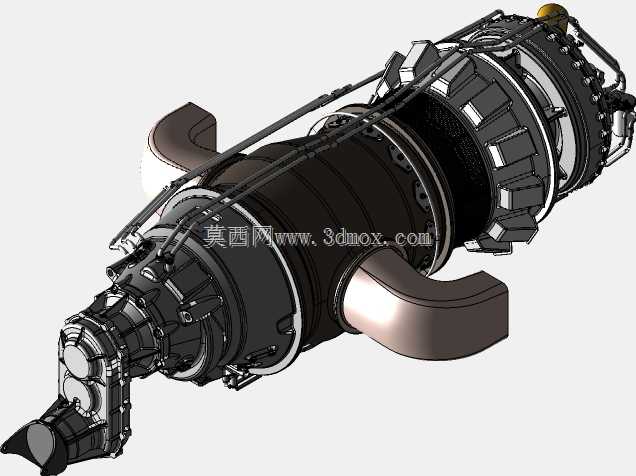

高精度涡轮螺旋桨动力装置结构设计

航空动力部件的加工适配，从来不是把三维曲面画得顺滑就可以落地，这款涡轮螺旋桨动力装置的结构设计，从一开始就锚定了小批量试制阶段的加工痛点做调整。压气机段的环形叶片阵列，没有刻意追求理论上的极致气动曲面，每一片叶片的根部都预留了0.12mm的铣让刀余量，避免五轴联动加工时刀具在叶根圆角处出现过切，同时叶身的曲面曲率变化控制在刀具摆角单次增量不超1.5度的范围内，不用反复换球头刀清根，单段叶片的加工时长能压缩近两成。外部的弯形排气支管，没有做成一体化的封闭曲面，而是拆成了上下两半的冲压成型结构，拼接法兰边预留了1mm的焊接变形余量，就算焊接后出现轻微形变，也能通过后续的工装校形回到设计公差范围内，不用整段报废。机匣外部的管线排布，没有顺着曲面随意走管，每一处管夹的安装座都设计在了机匣的加强筋凸台上，不用在薄壁机匣上额外打孔攻丝，避免加工时出现薄壁振纹，也能减少工作状态下的应力集中点。前端的减速器输出段，连接法兰的螺栓孔全部做成了位置度可调的腰型孔，公差带放宽到0.2mm，就算前段机匣和减速器壳体的加工出现轻微同轴度偏差，装配时也能顺利对位，不用反复修磨止口。那些外露的管线接头，全部选用了标准的航空快插接口规格，不用单独定制非标接头，试制阶段的配件采购成本能降不少，后期维护更换也更方便。内部的涡轮盘和轴的配合段，没有用过盈量过大的热装设计，而是选用了小过盈加平键的组合结构，装配时不用大型加热设备，普通车间就能完成组装，后期拆解维护也不会拉伤轴面。就算是外观上的细节倒角，不同部位的倒角尺寸也做了区分，加工时刀具能走到的外露边做R0.8的圆滑倒角，内部装配贴合面只做0.2mm的毛刺倒角，不用浪费加工时间在内部看不见的位置做精细化处理。整个结构的拆分逻辑完全贴合普通机械加工厂的设备能力，没有需要特殊定制刀具或者超大型加工设备才能完成的结构，就算是教学实训场景下的小尺寸模型加工，也能通过普通数控铣床配合3D打印的辅助部件完成组装，不会出现设计好看却根本做不出来的尴尬情况。
