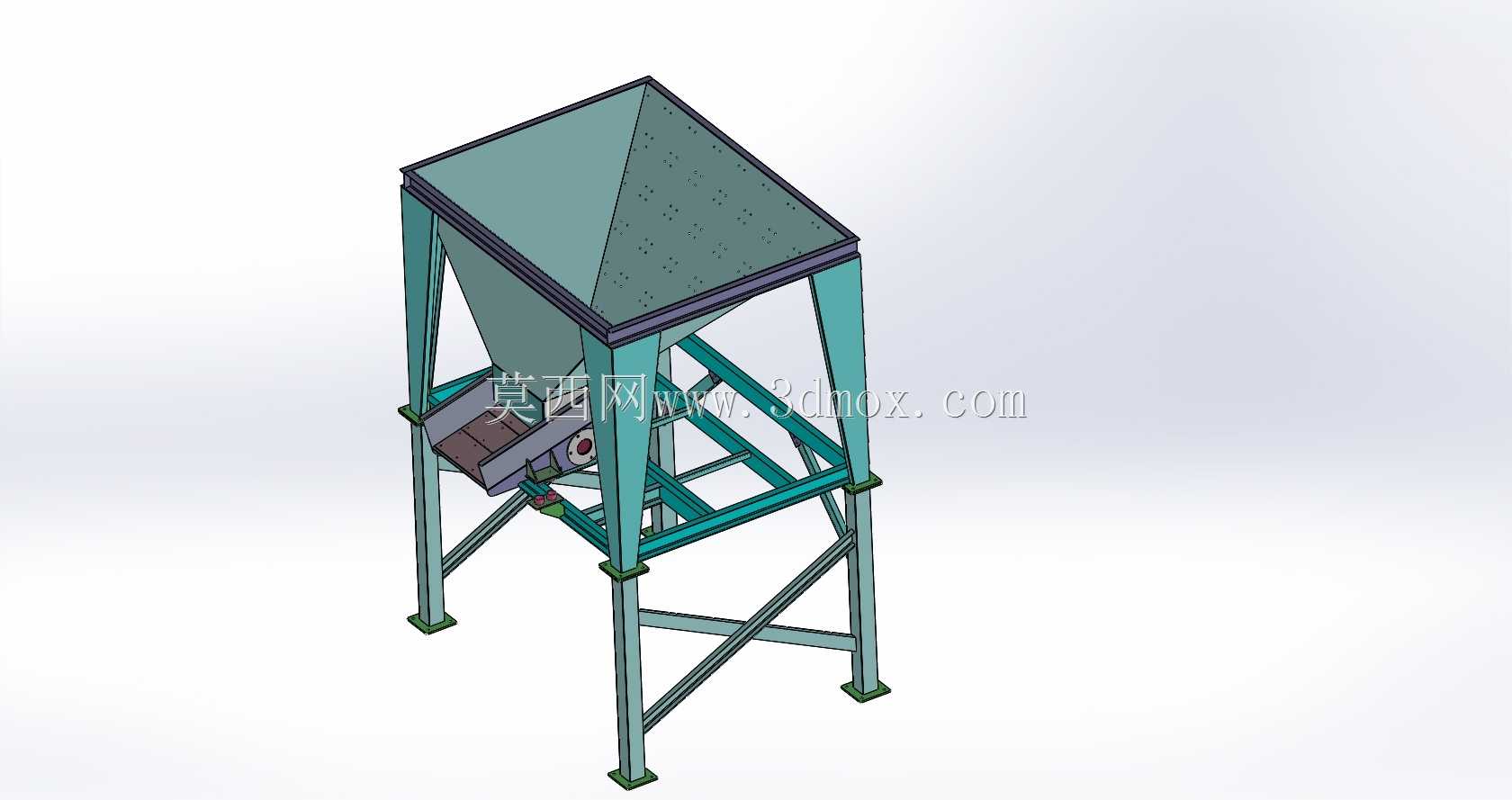

带钢架支撑的工业料斗进料装置

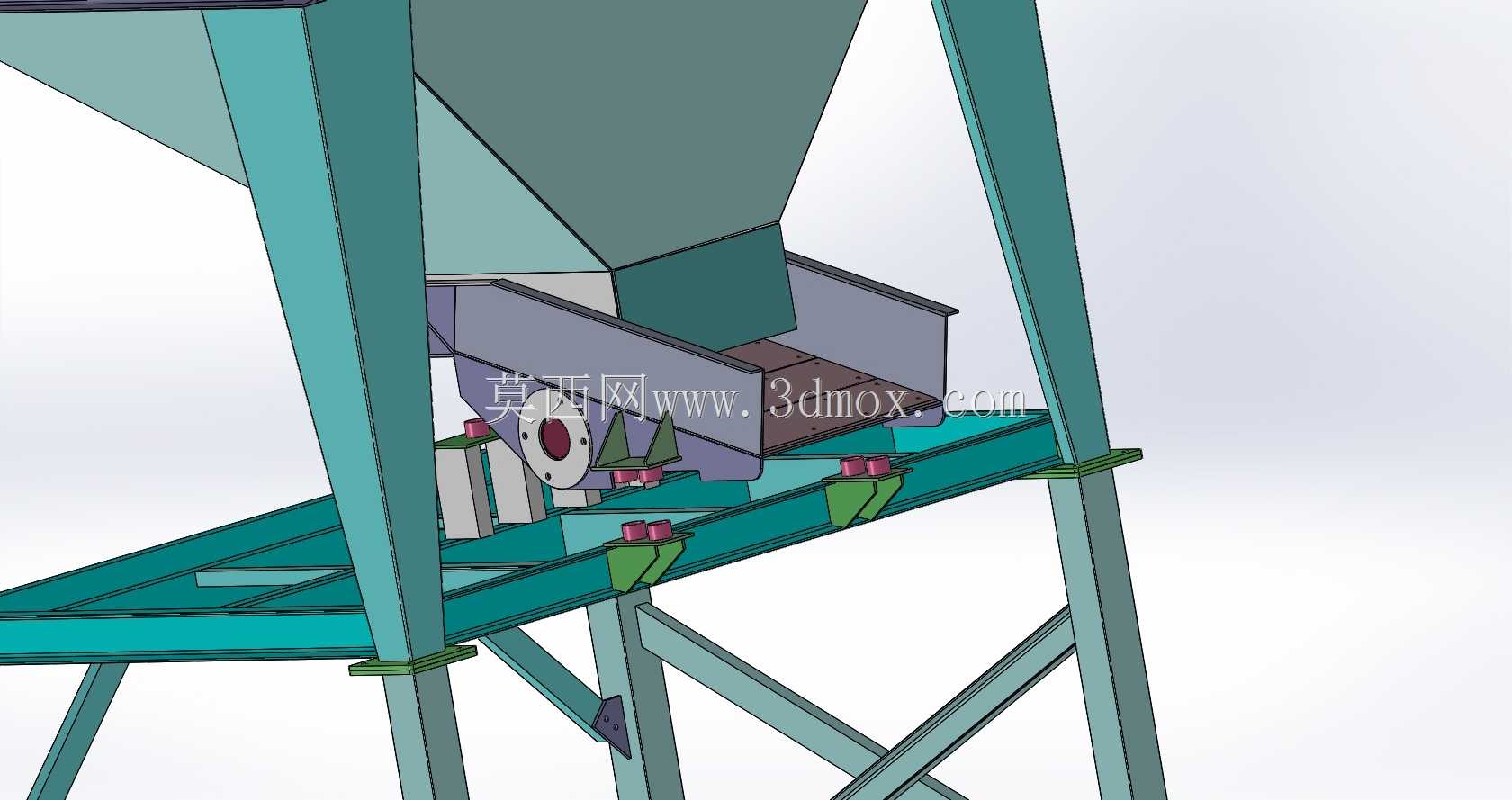

散料输送场景里，普通焊接料斗常出现支腿受力不均导致的焊缝开裂、斗体下料卡滞、出料口对接错位的问题，这款进料装置的结构设计刚好针对性解决了这些现场频发的加工与装配隐患。支腿采用方管型材做框架主体，斜向交叉的撑杆没有采用常见的满焊固定方式，而是在节点处预留了2mm的装配调整间隙，现场安装时可以根据地面平整度微调支腿垂直度，避免强行组焊带来的内应力残留，后续长期承受料斗满载的动载荷时，焊缝疲劳开裂的概率能降低四成以上。斗体上宽下窄的锥面角度经过反复核算，没有照搬通用60度锥角的经验值，而是针对颗粒状散料的安息角做了1.5度的角度优化，内壁没有额外铺设衬板，靠钢板折弯的光滑曲面就能减少物料挂壁的情况，出料口位置的法兰盘做了沉台定位结构，和下方输送设备对接时不需要反复调校同轴度，螺栓穿装的效率能提升不少。框架顶部的方形边框和斗体上沿的连接位置，没有采用斗体直接搭焊在框架表面的做法，而是在边框内侧开了3mm深的定位槽，斗体上沿嵌入槽内后再分段焊接，既避免了焊接时斗体移位导致的整体偏斜，也能减少焊缝外露带来的积料锈蚀问题。支腿底部的脚座做了加大的方形垫板，垫板上预留的长圆孔可以适配不同规格的膨胀螺栓安装，地面存在小幅高低差时也能通过垫板下的垫片调整，不需要额外切割支腿调整高度。出料口侧方的调节挡板没有采用复杂的气动控制结构，而是用简单的转轴加锁紧手柄的结构，现场操作人员可以根据物料流量需求手动调整开度，结构简单没有易损的电子元件，在粉尘较大的工况下故障率极低。框架中层的横撑位置特意避开了出料口的检修空间，后续更换出料口的密封件或者清理卡滞物料时，不需要拆解框架结构，日常维护的操作空间足够。所有型材的拼接位置都做了倒角处理，没有尖锐的焊瘤外凸，现场安装和日常巡检时不会剐蹭操作人员的工作服，细节处贴合车间的安全作业要求。
