混流式水轮机调节机构核心部件

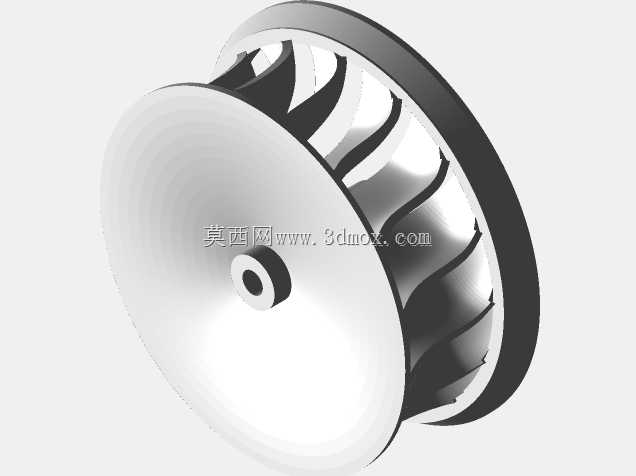

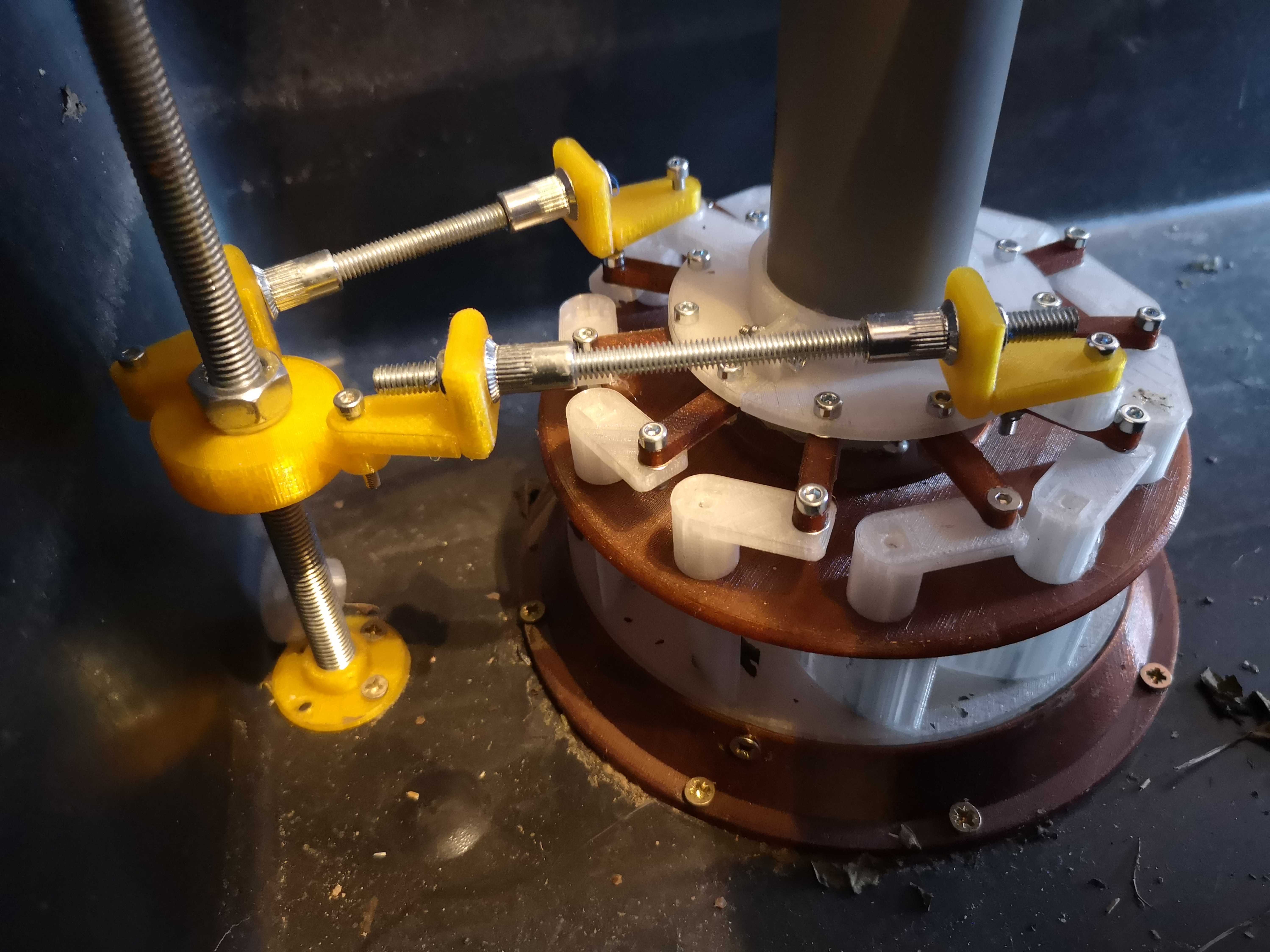

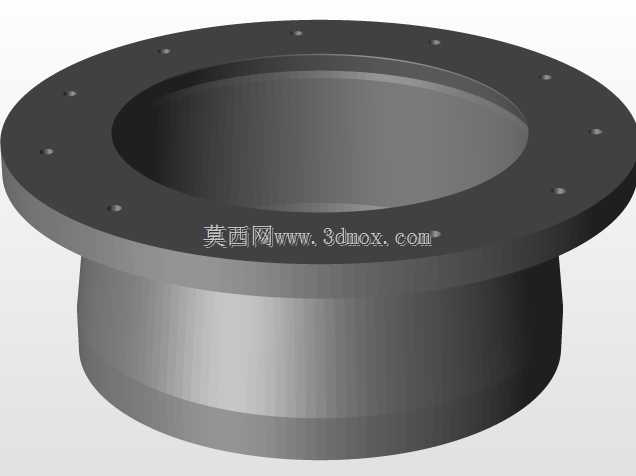

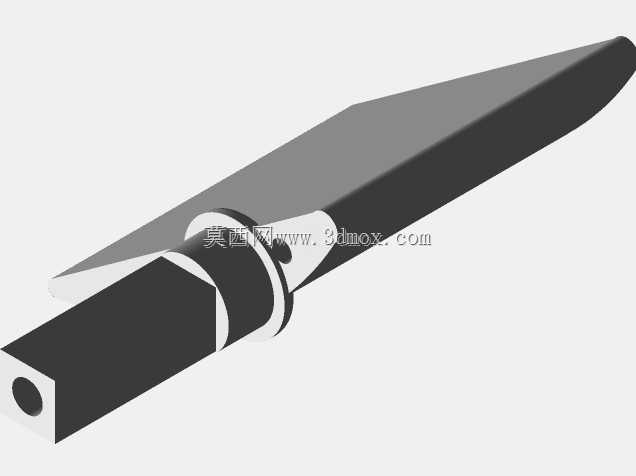

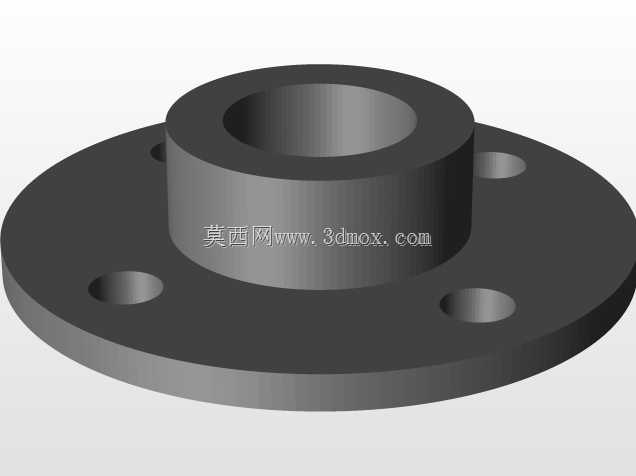

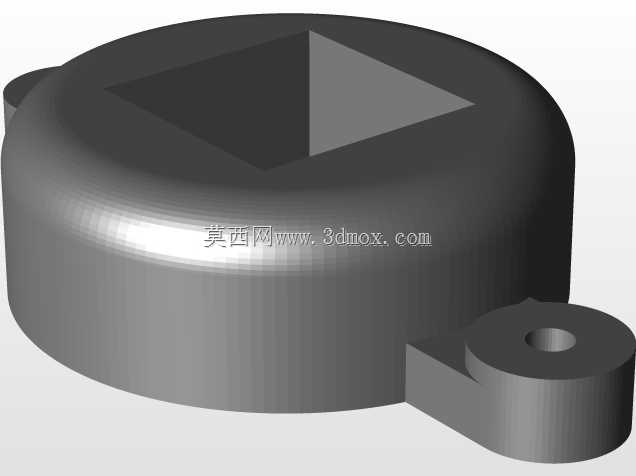

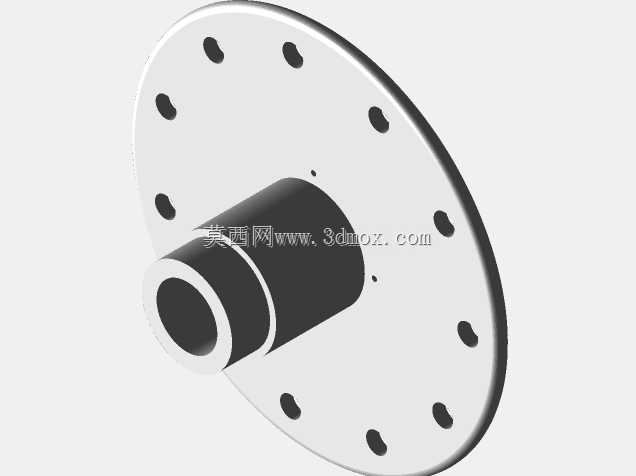

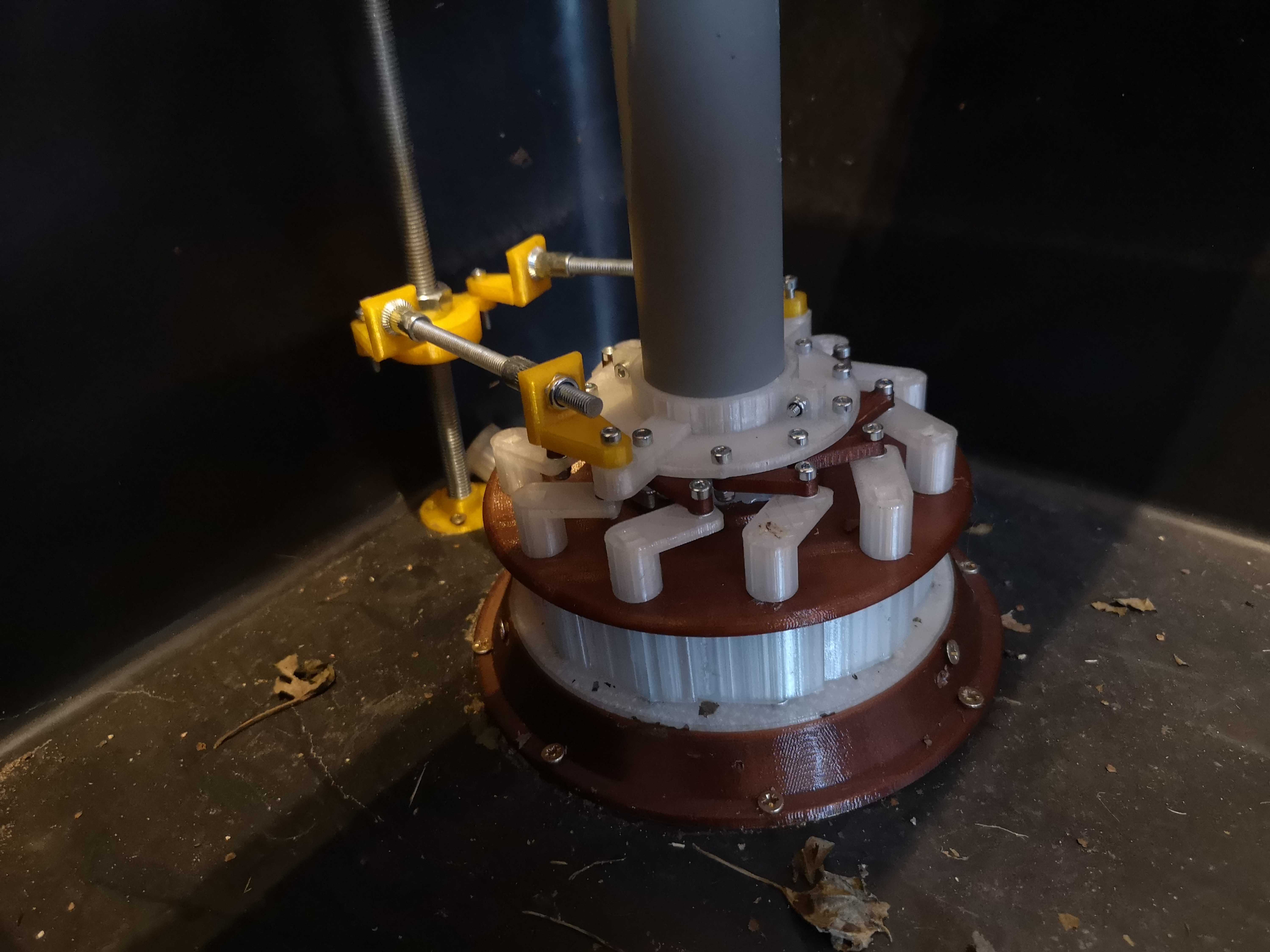

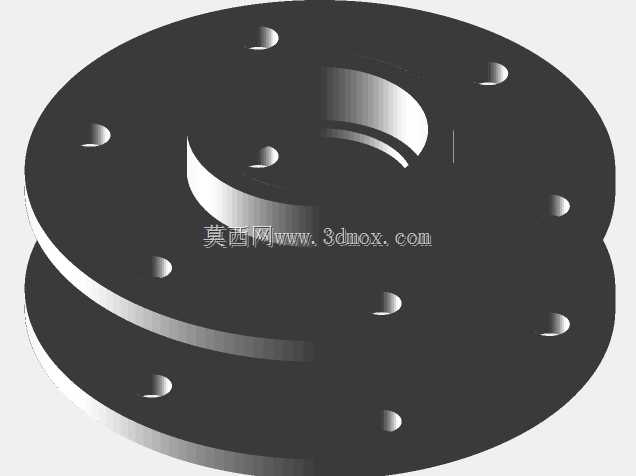

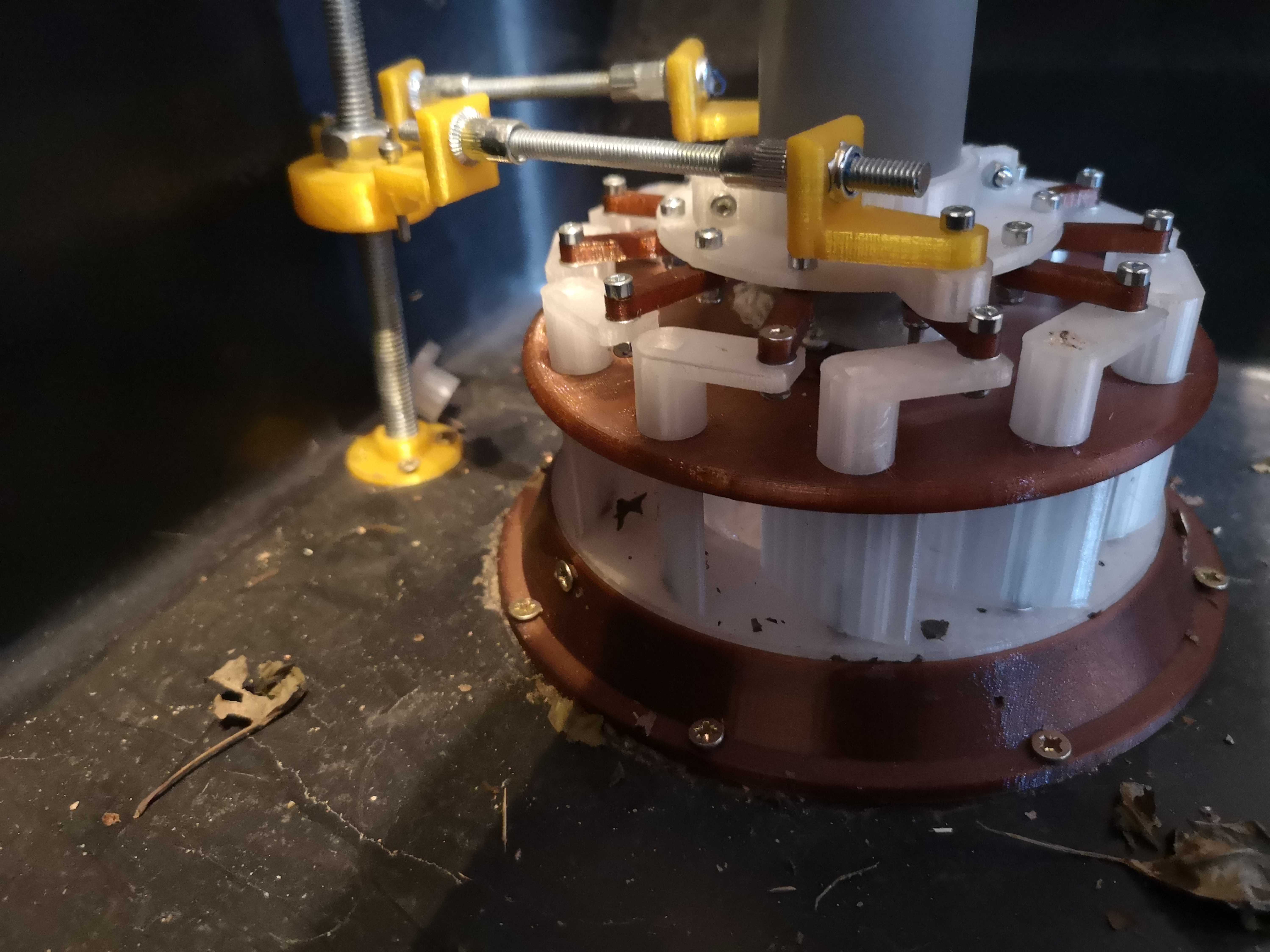

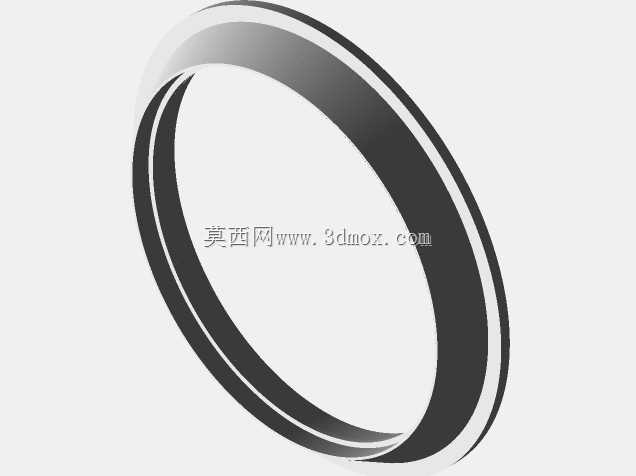

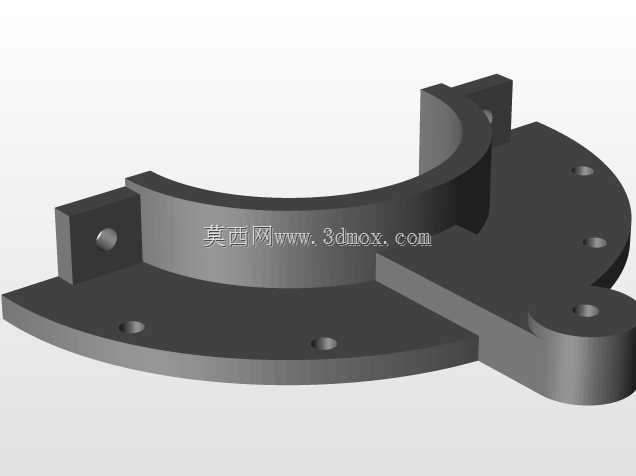

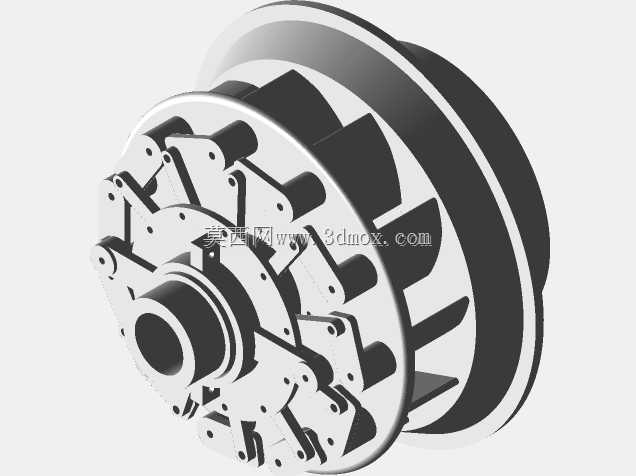

水电厂混流式机组检修现场，调节圈卡涩导致的叶片开度不同步问题，一直是运维端高频反馈的故障点，传统调节圈的铰接点间隙累积、周向传动受力不均，往往在机组带负荷波动时出现调节滞后，严重时甚至引发叶片受力不均产生的裂纹。这套调节圈的结构设计，从加工适配的角度做了多处针对性的取舍，11个叶片驱动拨叉的安装座，没有采用传统的一体式铣削成型方案，而是拆分出独立的定位止口面，每个拨叉座与圈体的配合面都预留了0.02mm的研磨余量，既避免了大尺寸圈体整体铣削时的装夹变形，也给现场检修更换单个拨叉留出了适配空间，不用再对整个圈体做返厂修配。圈体周向的传动卡槽没有做等宽设计，靠近动力输入端的三个卡槽侧壁做了2°的斜度加厚，匹配实际传动时的受力分布——动力输入侧的卡槽要承担整个圈体转动的初始扭矩，长期运行容易出现侧壁压溃变形，局部加厚的设计不用整体提升圈体的壁厚，就能把关键受力位置的结构强度提升40%以上，还能控制整体重量，减少转动惯量带来的调节超调问题。拨叉与叶片转轴的连接孔位，特意做了偏心衬套的安装槽，现场安装时不用反复修磨拨叉臂长，只需要更换不同偏心量的衬套，就能补偿叶片转轴安装时的位置度误差，把单台机组调节圈的装配调试时间从原来的3天压缩到8小时以内。圈体外缘的密封槽没有采用常规的矩形截面，而是改成了梯形浅槽，适配水电厂高湿度、多泥沙的运行环境，梯形槽的密封件在受压时能自动贴紧槽壁，不会像矩形槽那样因为泥沙沉积出现密封件翻边失效，日常维护时只需要冲掉槽内淤积的泥沙就能完成密封更换，不用拆解整个调节机构。所有铰接位置的润滑油道都做了斜孔贯通设计，没有在圈体表面做凸起的油嘴座，避免油嘴突出被水流中的杂物撞断，油道的出口刚好对准铰接点的摩擦面，注油时不用调整角度就能让润滑脂均匀覆盖摩擦副，减少长期运行的磨损量。
