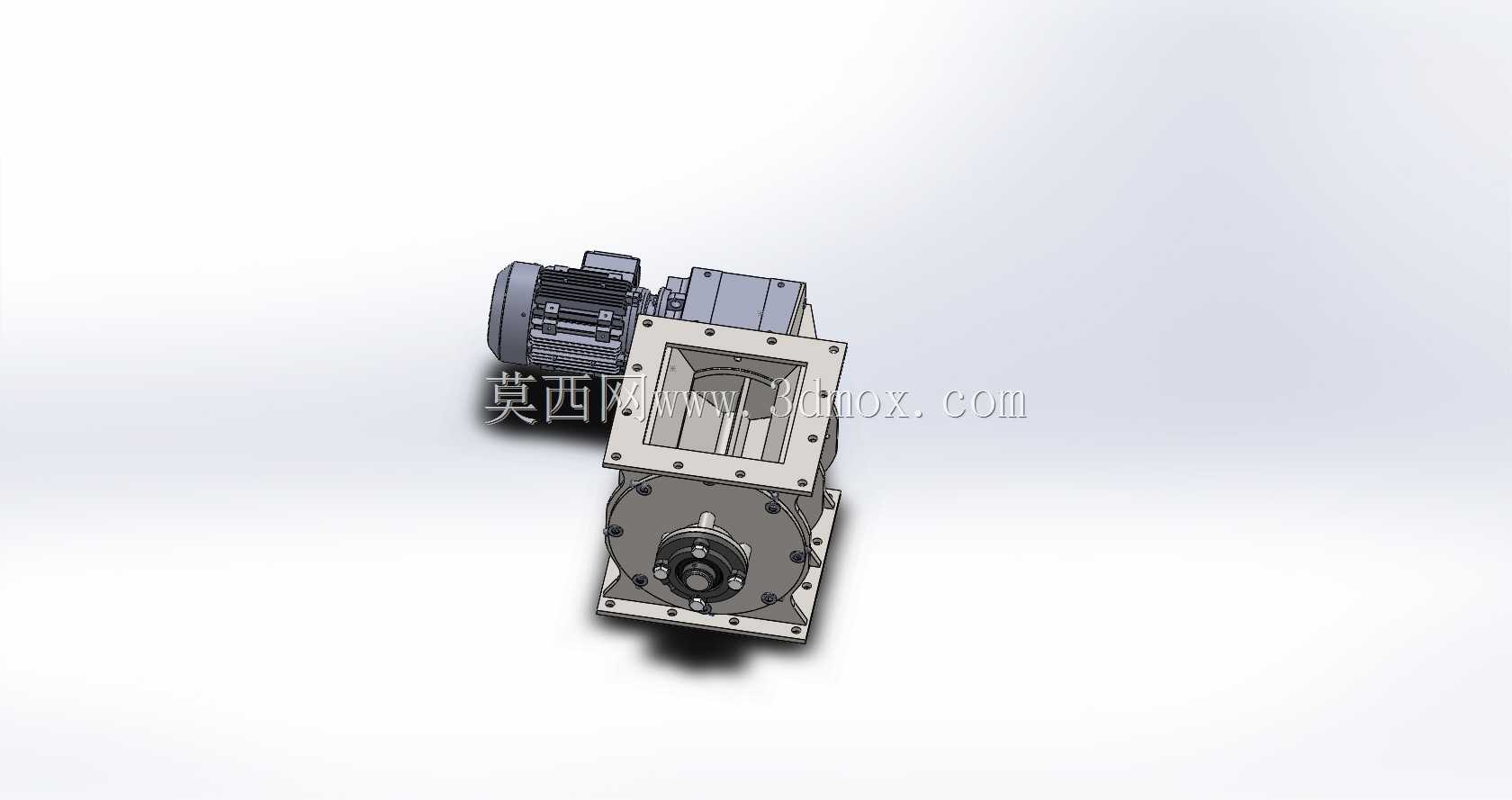

200mm口径电动流量调节给料装置

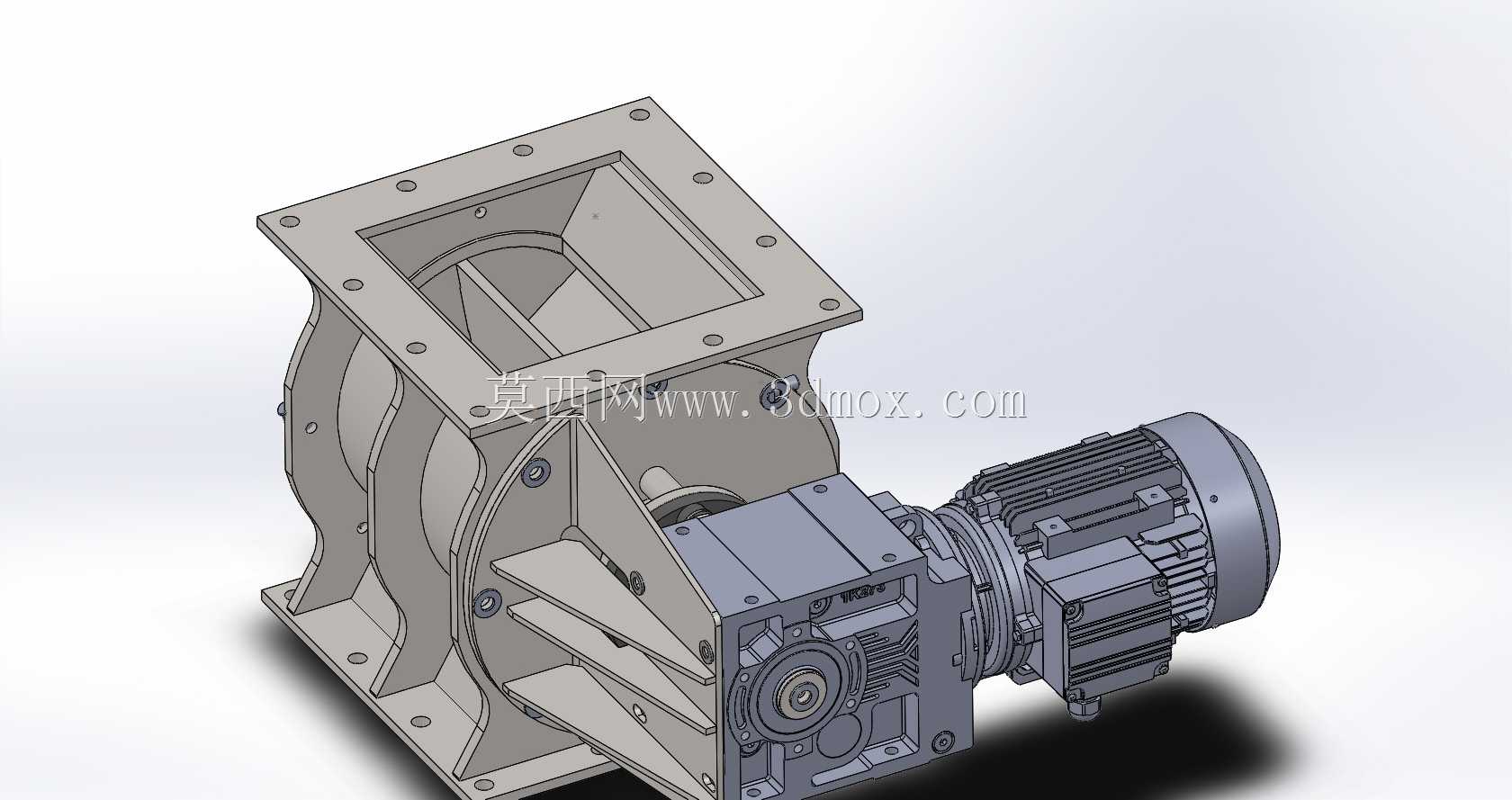

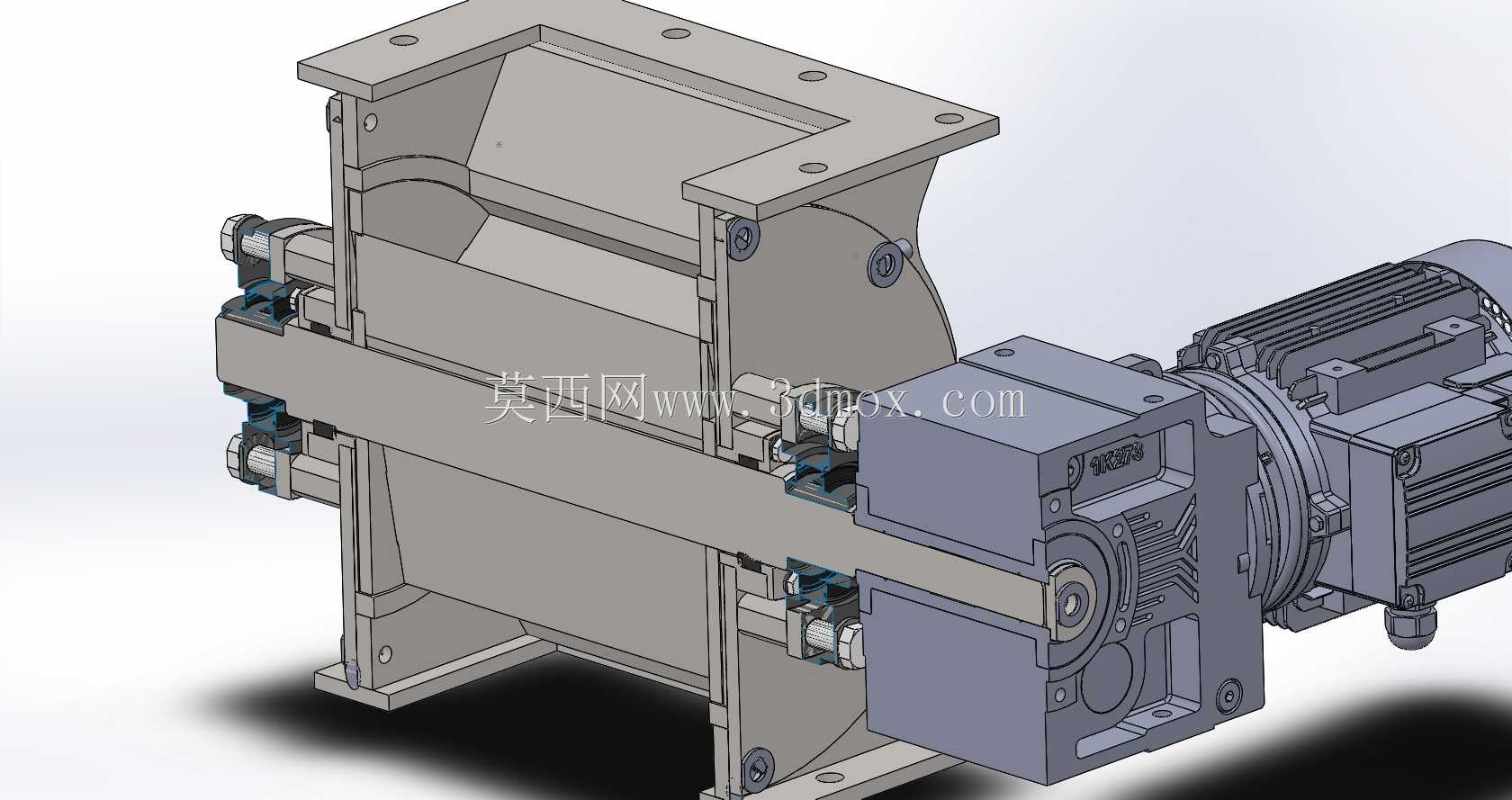

粉体输送工况里，常规叶轮给料设备常出现法兰对接错位、叶轮卡滞、驱动端同轴度偏差的问题，这款200mm口径的调节装置在结构设计阶段就针对这些加工与装配痛点做了针对性优化。上下方形法兰的螺栓孔采用位置度公差带管控，每侧法兰的8个安装孔以壳体中心为基准做对称排布，孔位公差控制在±0.1mm范围内，现场对接管道法兰时无需反复撬拨调整，螺栓可顺利穿入，避免强行装配导致的壳体变形、密封面渗漏问题。叶轮与壳体的间隙控制在0.2-0.3mm区间，这个数值是结合粉体颗粒粒径、加工成本、运行漏风率反复权衡后的结果——间隙过小会大幅提升壳体内腔的加工精度要求，镗削工序的工时成本会提升近四成，还容易因热胀冷缩出现叶轮擦碰壳体的故障；间隙过大则会导致上下腔串风，输送系统的风压损失增大，粉体下料均匀性无法保证。驱动端的连接结构没有采用直连电机的方案，而是搭配蜗轮蜗杆减速单元，减速箱体与叶轮壳体的结合面做了止口定位设计，止口的配合公差选H7/h6的小间隙配合，装配时无需反复打表找正就能保证输出轴与叶轮轴的同轴度，避免长期运行出现轴封磨损、轴承偏载烧坏的问题。叶轮的叶片采用加厚圆弧结构，没有用薄钢板折弯的简易形式，叶片与端盖的接触侧预留了密封条安装槽，可根据输送物料的特性更换不同材质的密封条，输送磨琢性强的粉体时用耐磨聚氨酯条，输送食品级物料时可换硅胶密封条，不用整体更换叶轮部件。壳体的加强筋布置在轴承座安装位与法兰连接的转角处，没有做满布式的冗余加强，既保证壳体承压时的刚性，又不会额外增加铸件的重量，铸造时的壁厚均匀控制在8mm，避免厚薄差过大导致的铸件缩孔、砂眼缺陷，机加工时的装夹变形量也能控制在允许范围内。检修端的端盖采用快拆式螺栓固定，没有用满圈螺栓锁紧的结构，日常清理叶轮卡滞的杂物、更换轴封时，只需拆开端盖的4个锁紧螺栓就能取下端盖，不用拆卸整个驱动单元，现场维护的效率提升明显。轴伸端的密封采用双道骨架油封加防尘盘的组合结构，防尘盘能阻挡大部分粉体颗粒进入油封位置，两道油封分别承担封尘和封油的作用，比单道密封的使用寿命提升两倍以上，避免润滑油泄漏污染输送物料，或是粉体进入轴承座导致润滑失效。
