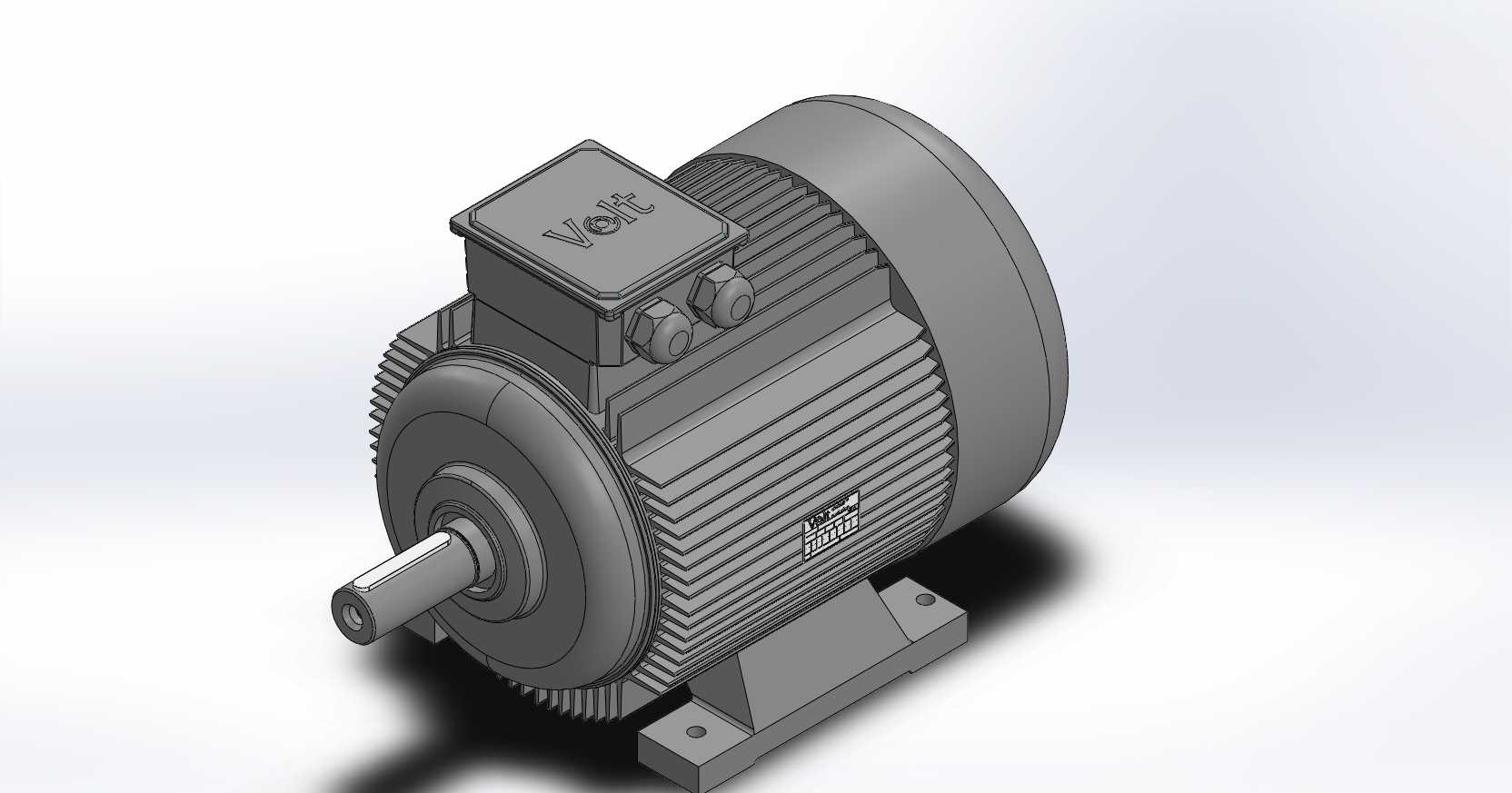

225M机座号三相异步电动机结构设计

车间里同机座号电机返修的常见问题，大半集中在底脚安装面翘曲、接线盒密封失效、散热筋积灰难清理这几处，做这套结构时直接把这些现场反馈的痛点揉进了每一处细节里。底脚的安装孔没有做常规的直孔设计，孔位周边做了1.5mm的沉台锪平，现场安装时即便安装面有轻微焊渣凸起，也能保证螺栓锁紧时电机轴和从动设备的同轴度偏差控制在允许范围内，不会出现锁紧后机座受内应力长期运行开裂的问题，沉台边缘特意做了R2的圆角过渡，避免应力集中在孔边，长期受振动载荷也不会出现裂纹延伸。接线盒的盒盖和盒体的配合面没有做整圈平面贴合，而是在盒体上加工了宽3mm深1.2mm的密封槽，配套的橡胶密封圈嵌入槽内后，盒盖锁紧时不会出现密封圈被挤压移位的问题，接线端子的安装座和盒体之间加了绝缘隔层，即便现场接线时线头毛刺搭到盒壁，也不会出现壳体带电的安全隐患，接线盒侧面的电缆进线口做了阶梯式的密封结构，适配不同线径的电缆，不用额外加装变径接头就能满足IP54的防护要求。机壳外的散热筋没有做等厚度的直条设计，靠近接线盒一侧的筋条做了15度的倾斜导向，车间里的粉尘、切削液溅到机壳上时，会顺着倾斜的筋条自然滑落，不会在筋条缝隙里积留影响散热效率，筋条和机壳的连接根部做了R1.5的圆角，铸造时不会出现浇不足、冷隔的缺陷，后续机加工时也不会因为根部应力集中出现崩边。输出轴的轴伸端做了标准的键槽，键槽的端部做了铣刀退刀的圆弧结构，装配联轴器或者皮带轮时，键可以完全贴合键槽侧壁，不会出现传动时键侧受力不均滚键的问题，轴端的中心孔做了带护锥的B型中心孔，长期运行后即便轴端有磕碰，也不会影响后续检修时重新打表找正的精度。端盖和机壳的配合止口做了H7/k6的过渡公差配合，装配时不用铜棒猛敲就能顺滑推入，止口端面做了0.05mm的卸荷槽，锁紧端盖螺栓时不会因为端面的平面度误差导致端盖倾斜，进而出现轴承跑外圈、转子扫膛的故障。风罩的固定卡扣做了内嵌式的弹性结构，不用额外拧螺栓就能快速拆装，日常清理风叶积灰时不用携带额外工具，卡扣的弹性量留了0.8mm的余量，即便长期受高温烘烤出现轻微塑料老化，也能牢牢卡在机壳的卡槽里不会脱落。
