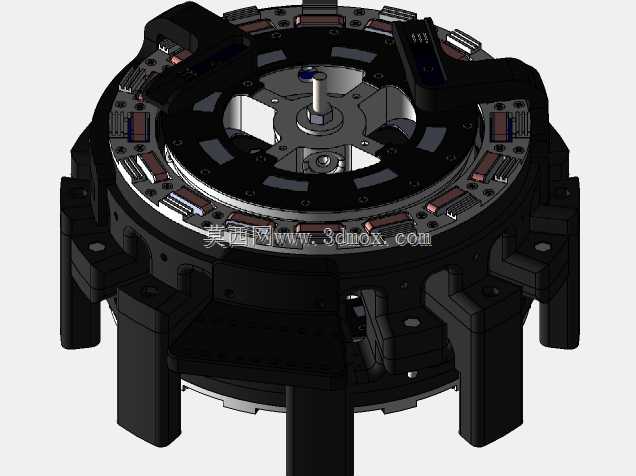

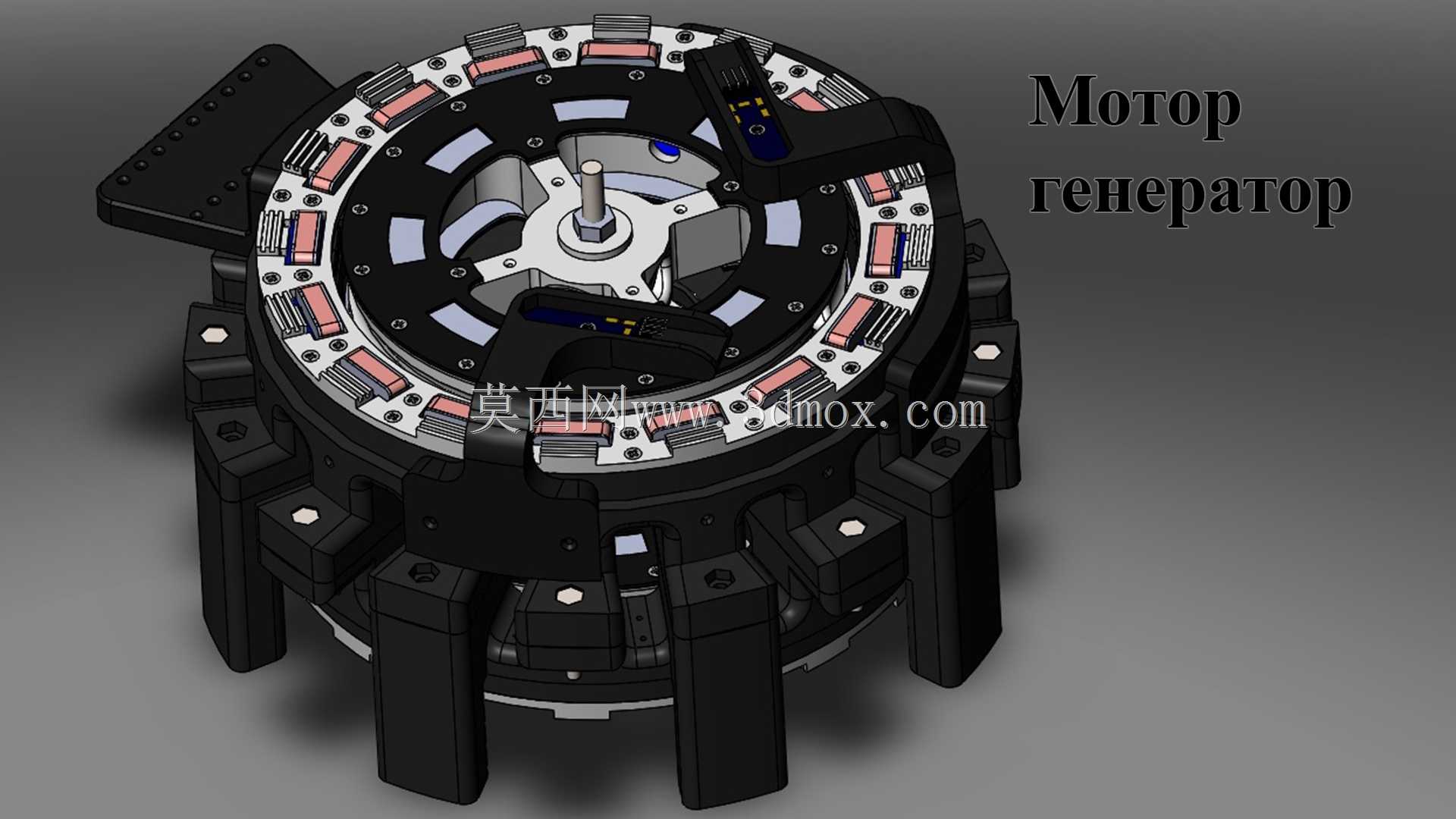

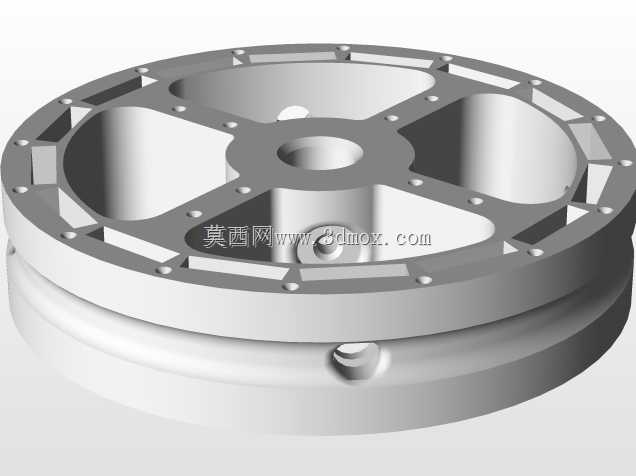

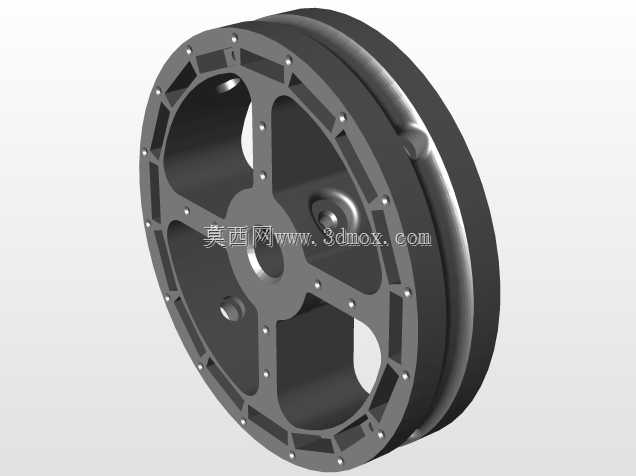

基于第二磁场原理的电动发电机结构设计

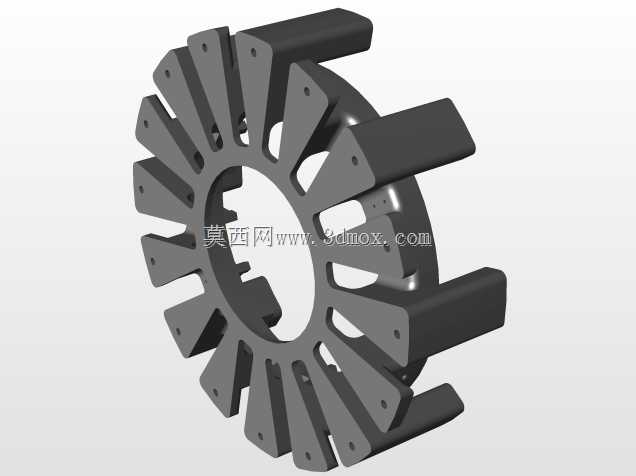

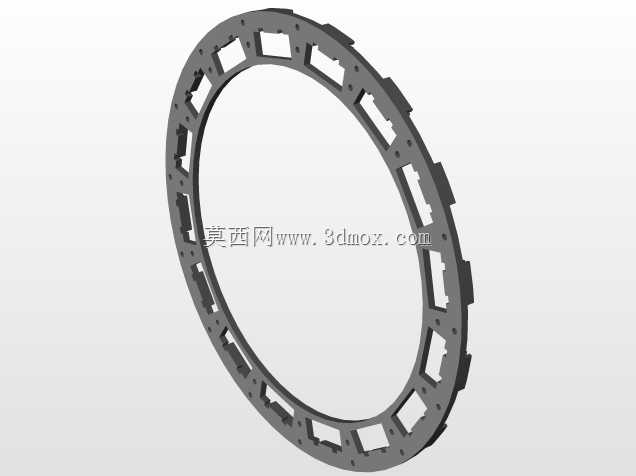

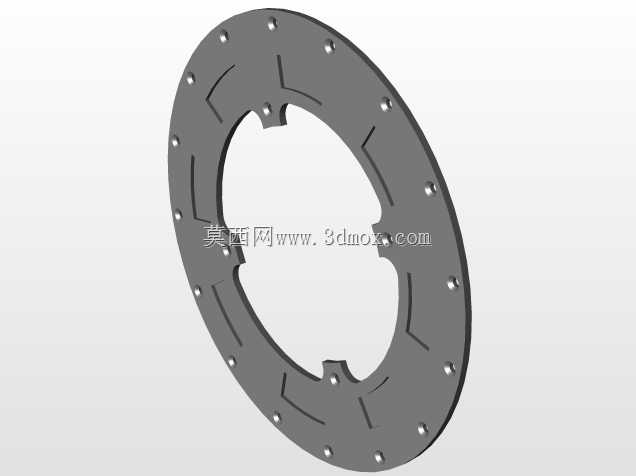

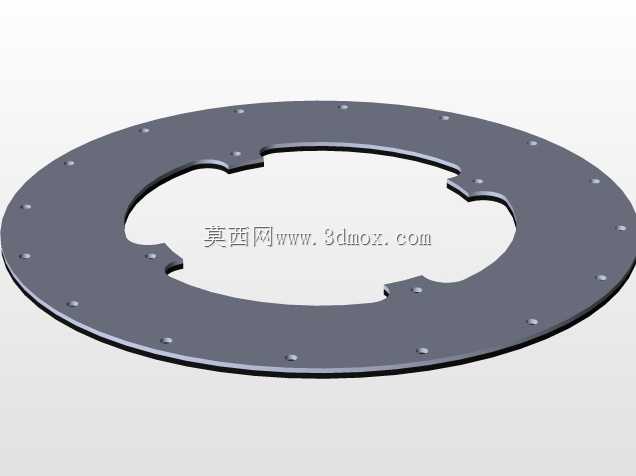

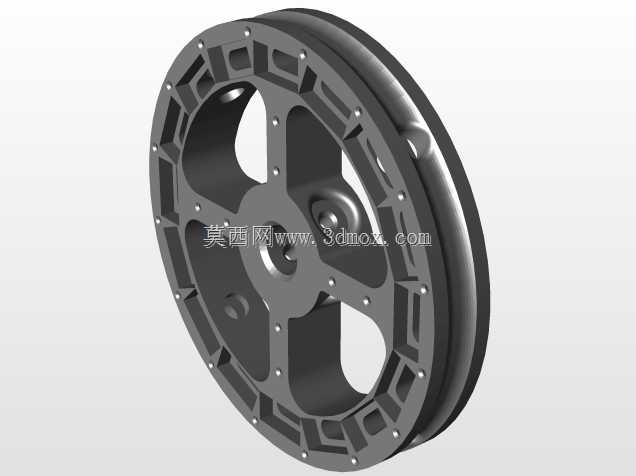

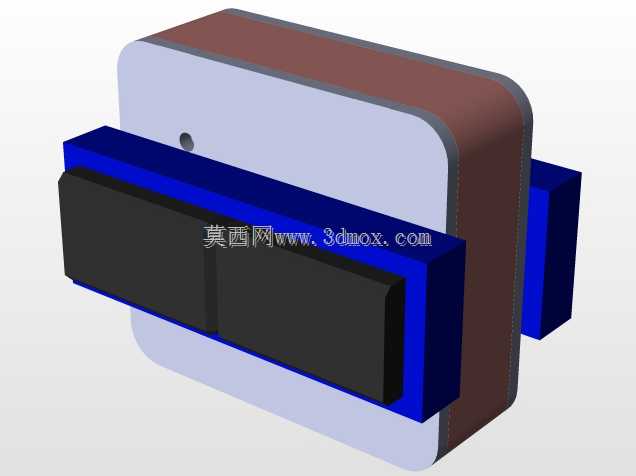

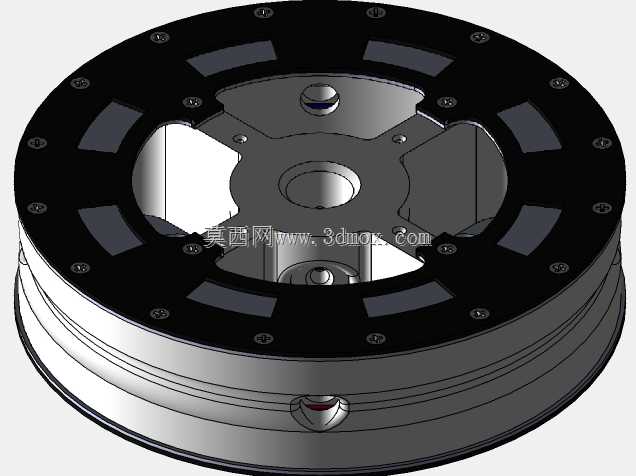

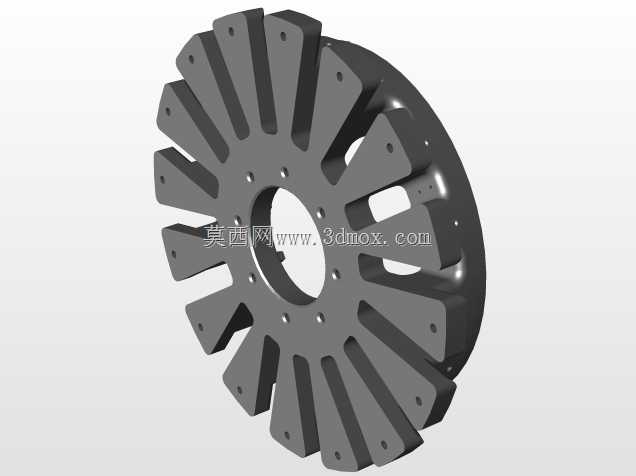

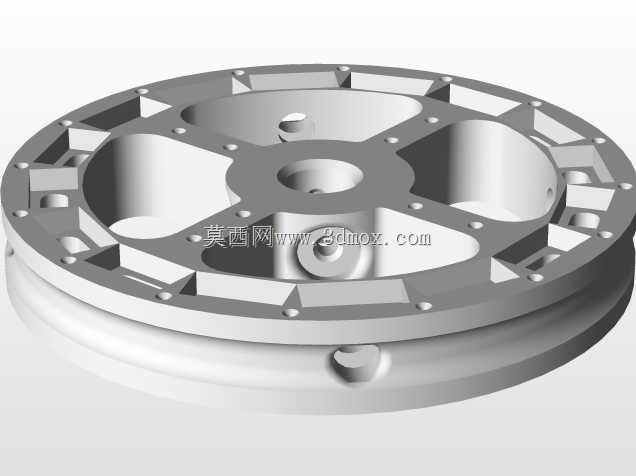

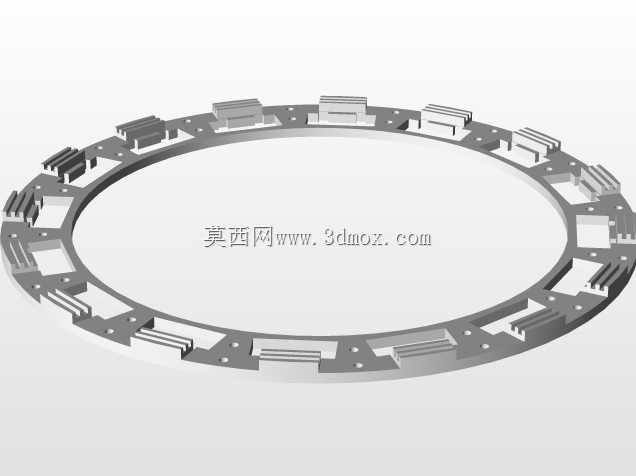

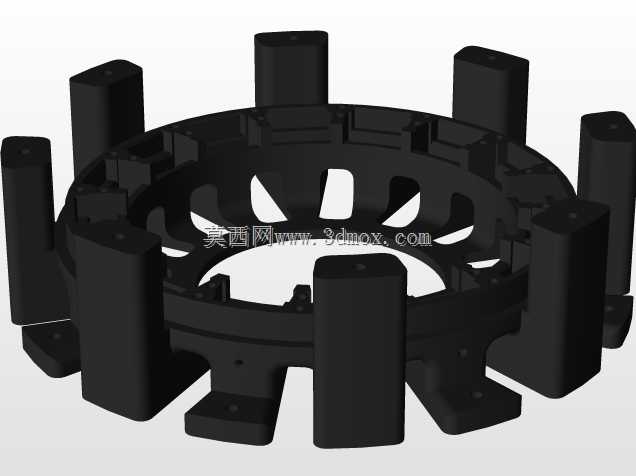

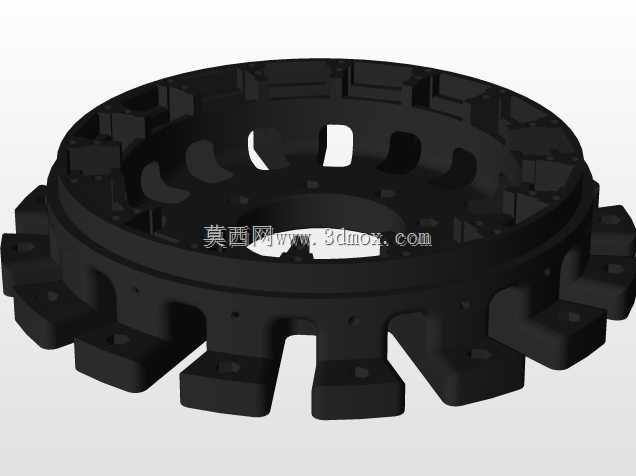

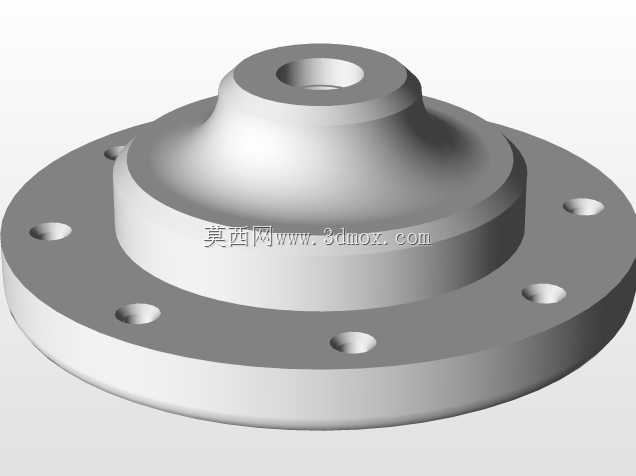

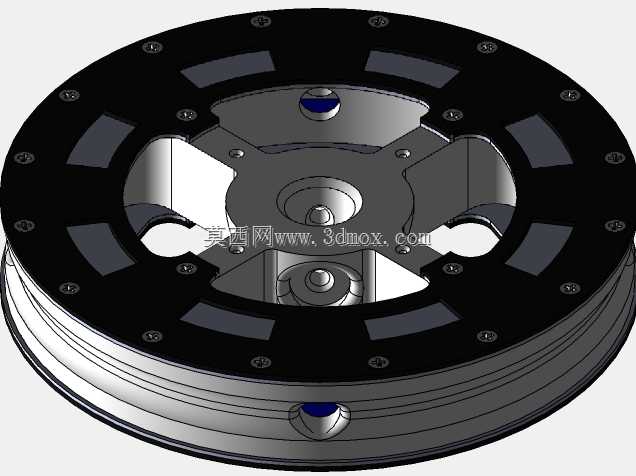

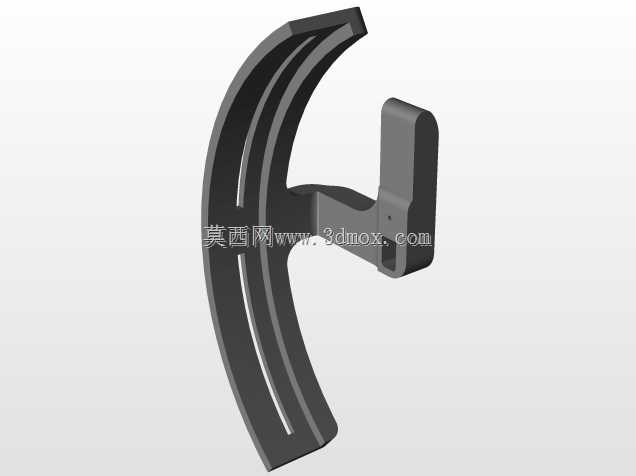

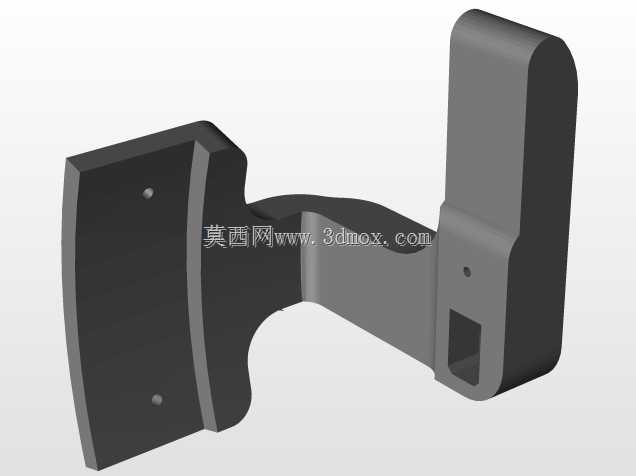

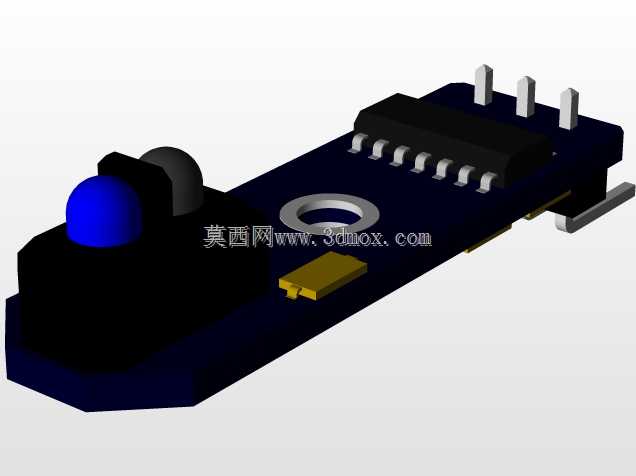

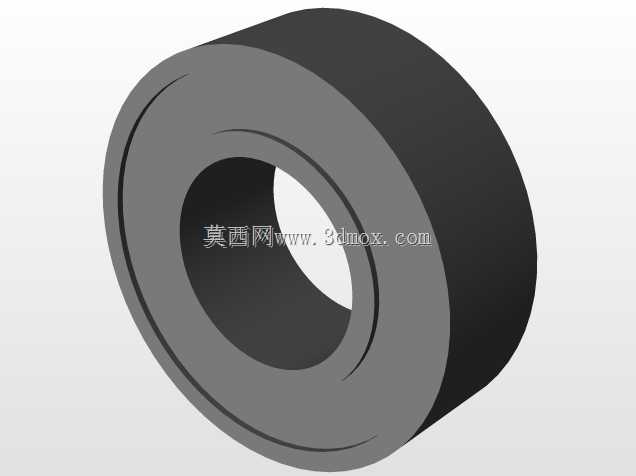

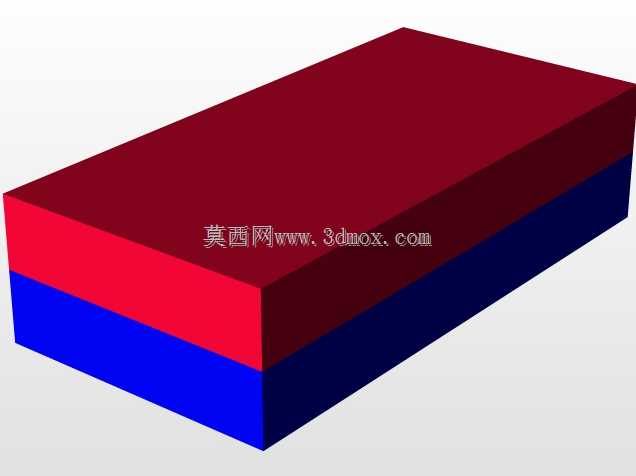

常规电动发电机在磁路耦合环节常出现气隙磁密分布不均的问题，不仅拉低能量转换效率，还会在运行时产生额外的径向磁拉力，长期运转会加剧轴承磨损，缩短整机使用寿命。这款基于第二磁场原理的电动发电机，在结构设计阶段就针对这类加工与装配痛点做了针对性优化。定子侧的励磁模块采用周向均布的分体式嵌装结构，每个励磁单元的安装座都预留了0.02mm的公差补偿槽，既可以抵消机加工带来的定子圆度误差，也能在装配时微调每个模块的径向位置，保证气隙宽度在整周范围内的偏差不超过0.01mm，避免局部磁密过高带来的铁损激增问题。转子部分的导磁环采用分段叠压结构，每段导磁片之间设置了绝缘隔层，能有效抑制转子运转时产生的涡流损耗，叠压后的导磁环端面做了倒角处理，既方便压装到转子支架上，也能避免压装过程中导磁片边缘崩裂产生金属碎屑，碎屑一旦进入气隙会刮擦定子绕组绝缘层，埋下短路隐患。端盖与机壳的连接采用定位销加螺栓的双重固定方式，定位销与销孔采用H7/h6的间隙配合，装配时能快速对齐端盖与机壳的同轴度，不需要反复调整找正，螺栓孔周边做了沉头锪平处理，保证螺栓拧紧后端面完全贴合，不会出现局部应力集中导致的端盖变形。绕组嵌装槽的槽口做了圆弧过渡处理，嵌线时不会刮破漆包线的绝缘漆层，槽内预留的浸漆间隙能保证绝缘漆充分填充绕组与铁芯之间的空隙，既可以固定绕组避免运转时松动，也能提升绕组的散热效率。输出轴与转子支架的连接采用花键配合，相比平键连接能传递更大的扭矩，花键的齿侧做了修形处理，能抵消轴与支架的微小同轴度误差，运转时不会出现卡滞或异响。机壳外侧的散热筋采用不等高排布，对应定子励磁模块的位置散热筋高度更高，能针对性带走励磁模块工作时产生的热量，避免局部过热导致的永磁体退磁问题。这类结构设计上的细节取舍，没有追求极致的加工精度来提升性能，而是通过合理的公差预留、结构补偿，在常规加工精度下就能实现更稳定的磁路耦合效果，降低加工与装配的难度，同时提升整机运行的可靠性，对于小批量试制的新型电磁转换设备来说，这种适配现有加工能力的结构设计，能大幅缩短试制周期，减少不必要的加工成本投入。
