对开式鱼形铸铁浇注模具结构设计

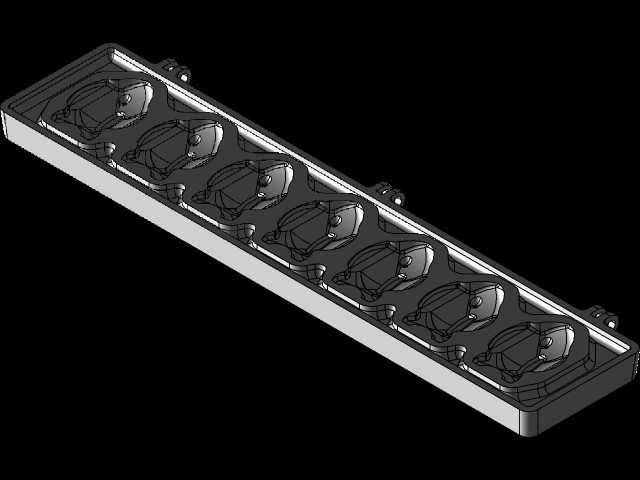

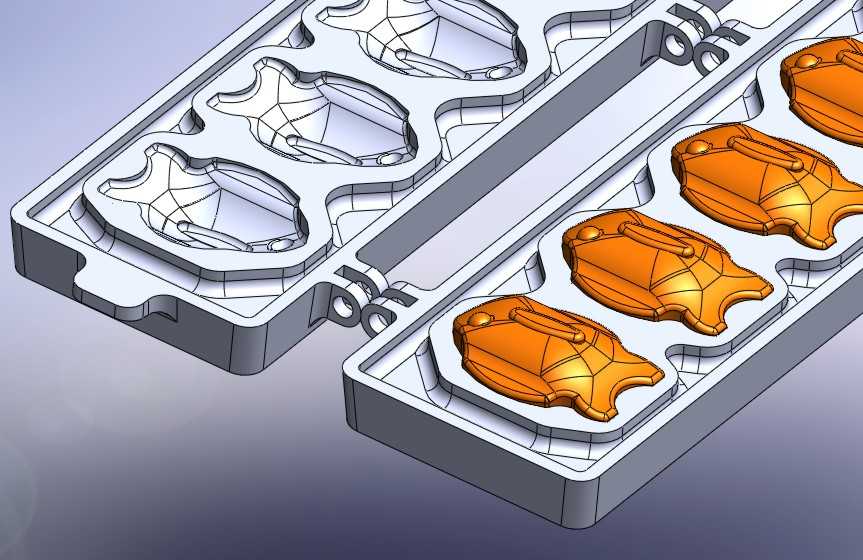

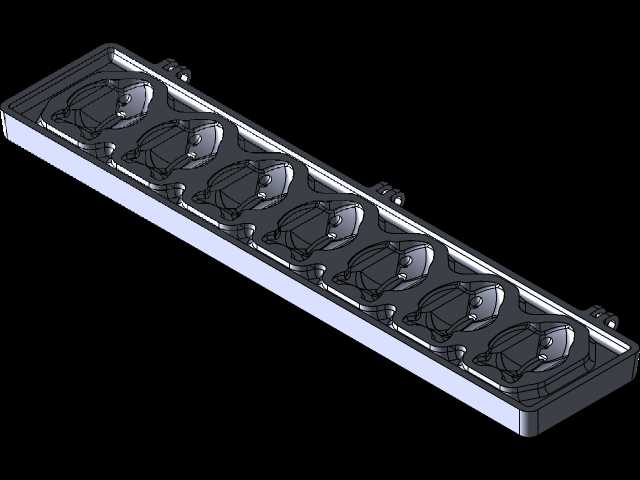

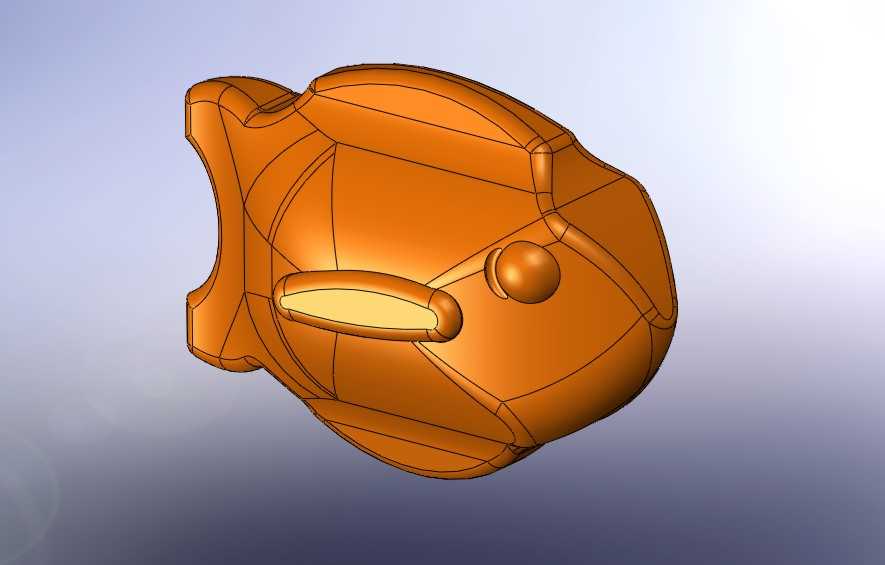

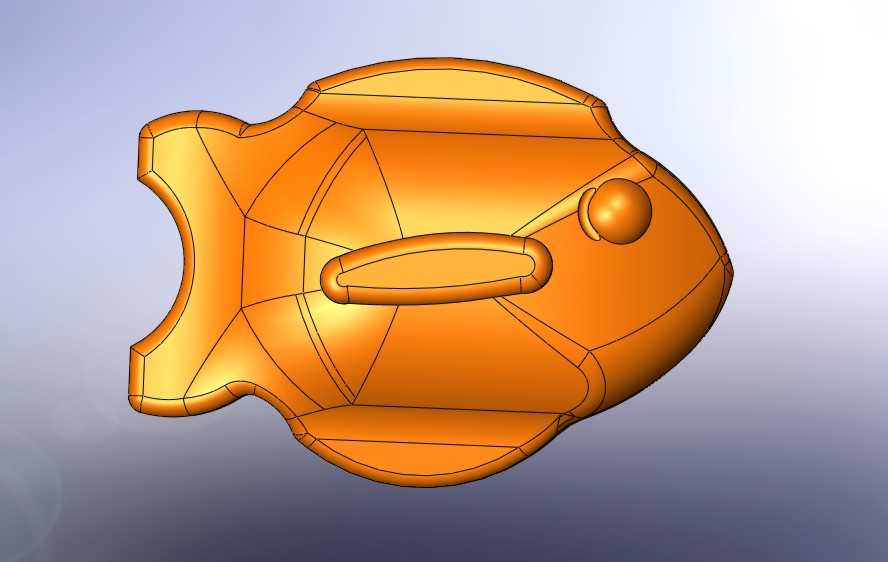

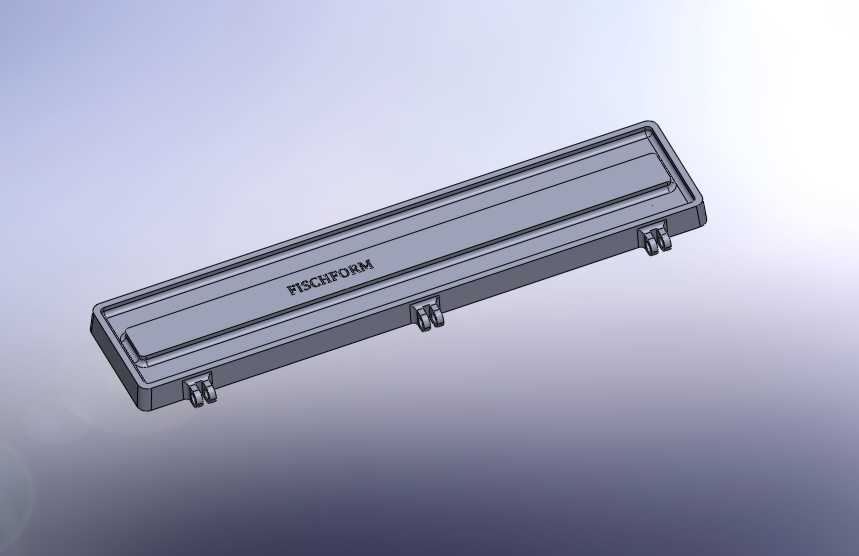

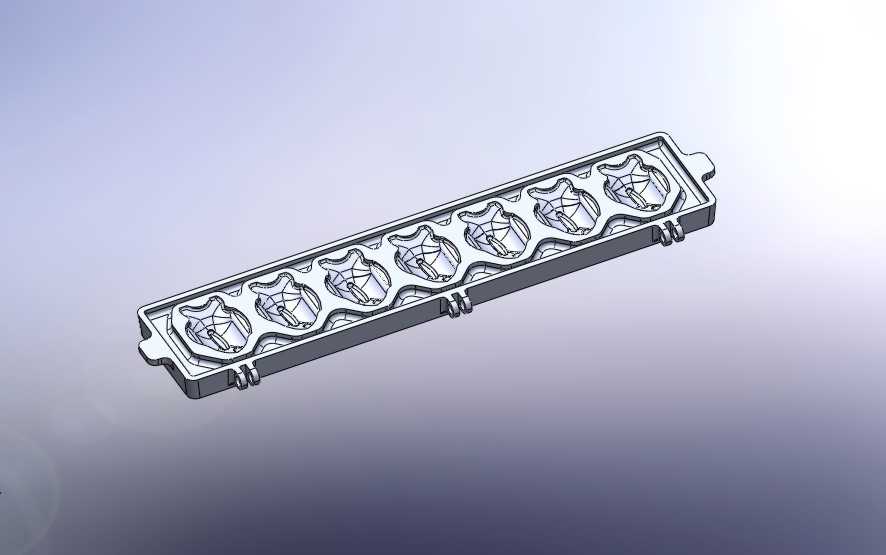

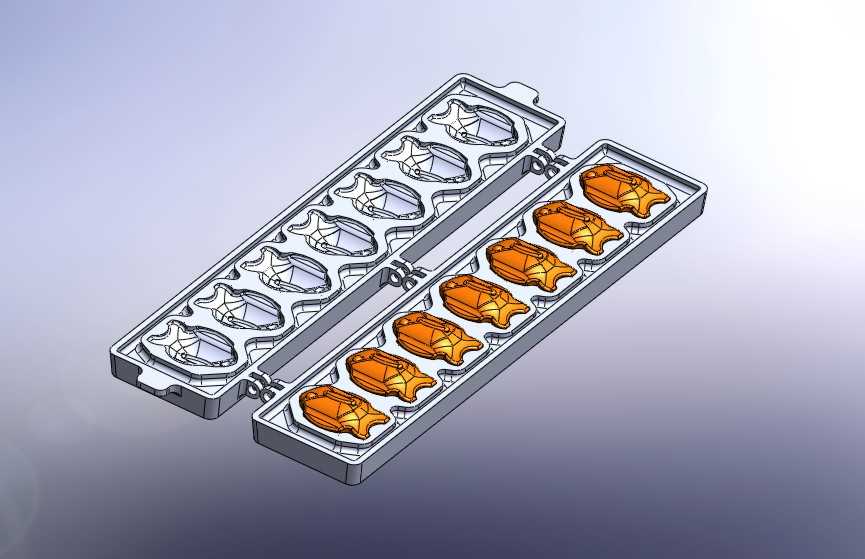

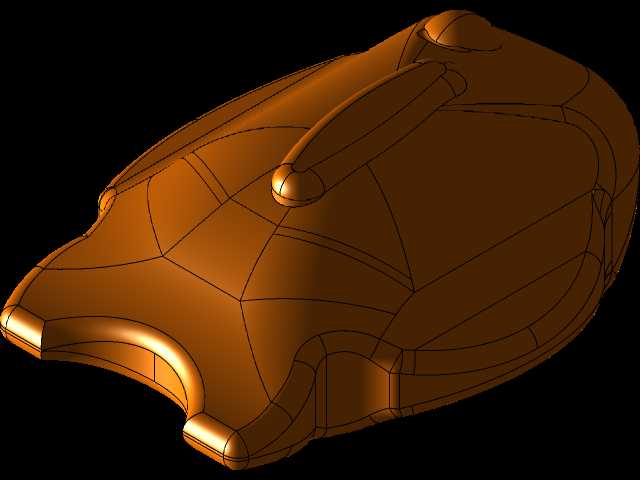

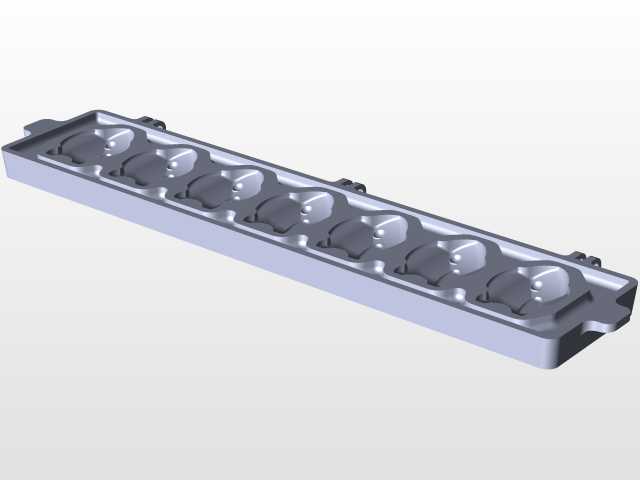

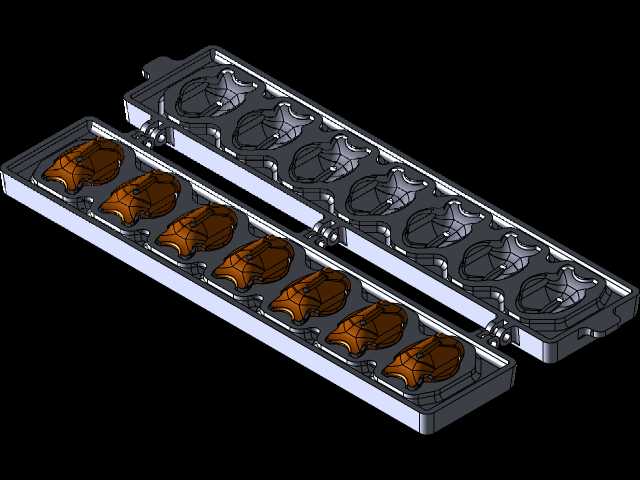

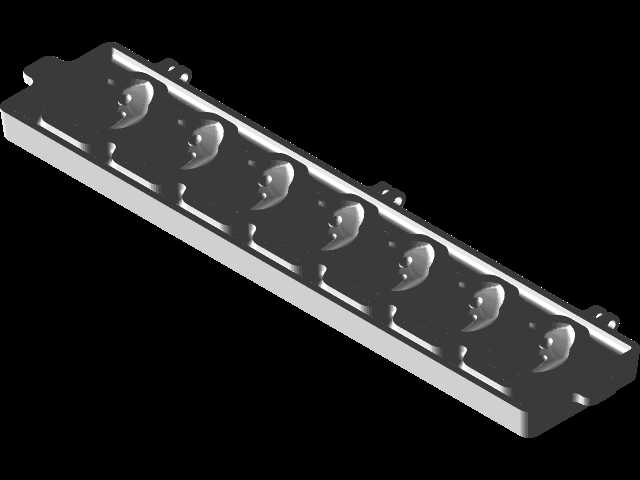

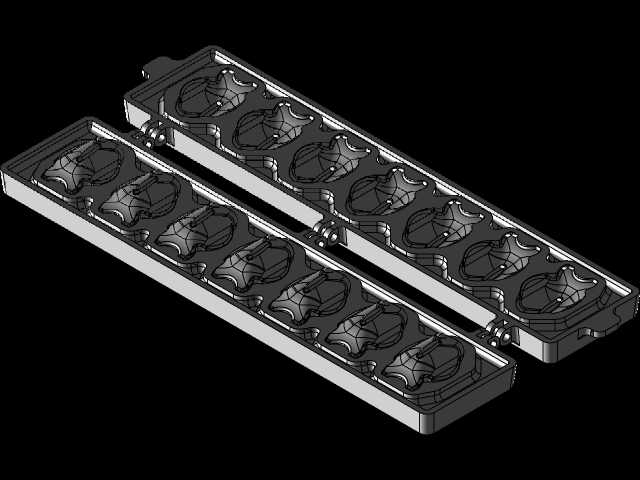

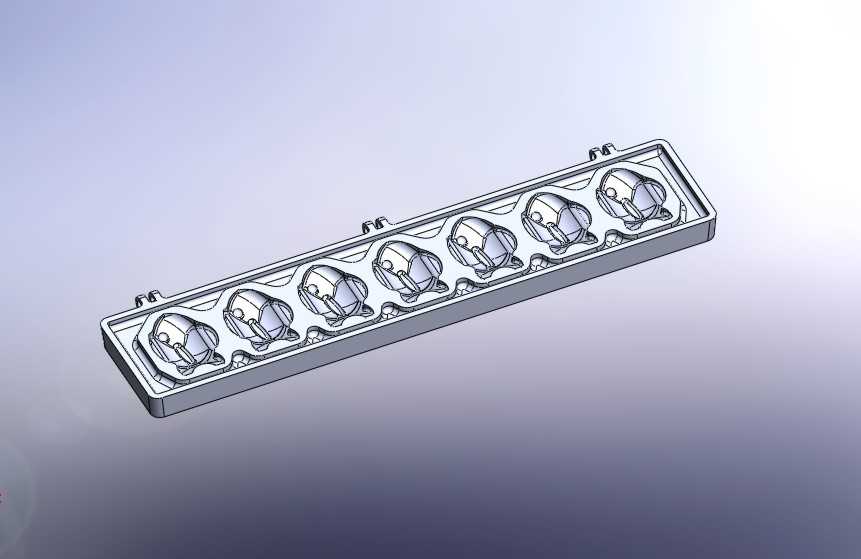

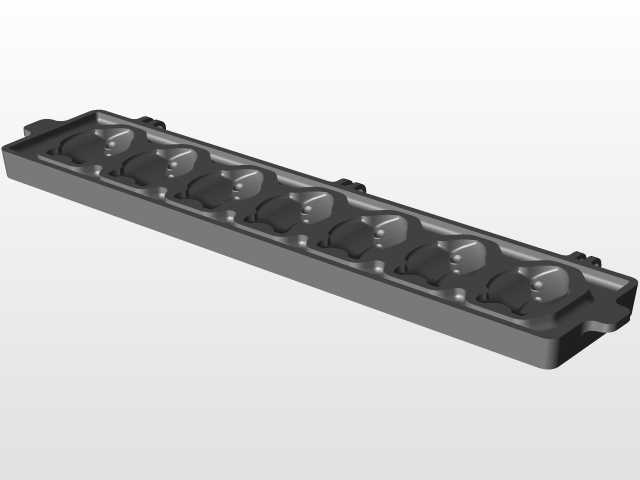

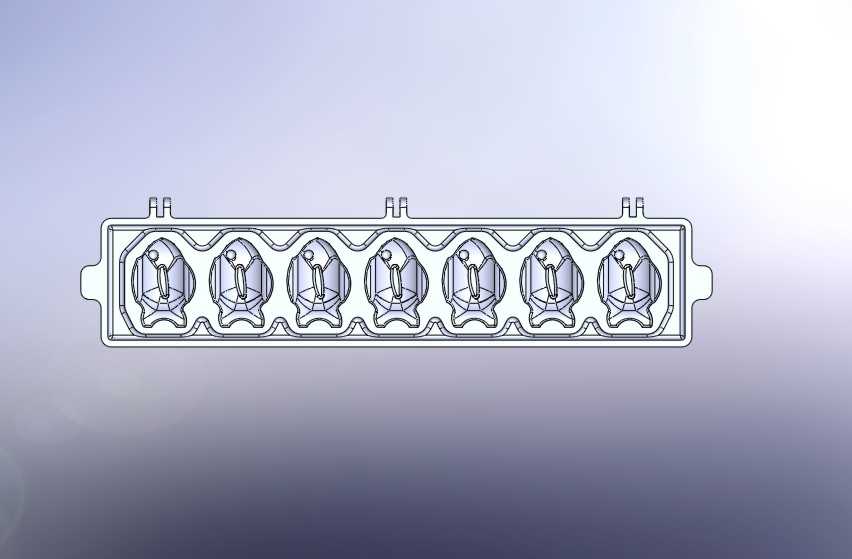

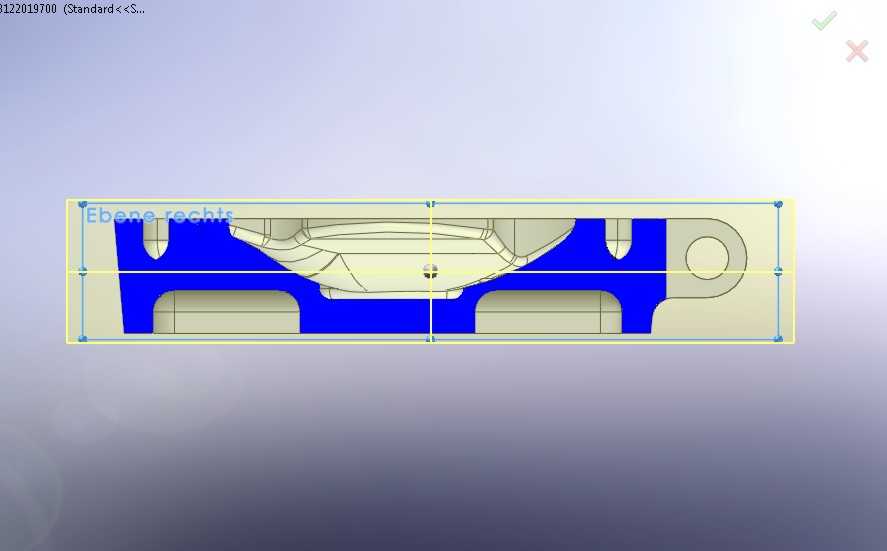

铸铁件批量生产里，合模错位导致的飞边过厚、型腔填充不满是最常见的报废诱因，这套鱼形双模的结构设计刚好把这类痛点压到了最低。模具采用对开式铰链连接结构，单侧模体排布三个鱼形型腔，合模时铰链侧的定位凸台先完成初定位，模腔边缘的止口结构再做二次精定位，能把合模错位量控制在0.1mm以内，省去了后续大量飞边打磨的工时。模腔的鱼形曲面没有做等壁厚设计，鱼腹位置的型腔深度比鱼尾处深1.2mm，刚好匹配铸铁浇注时铁水的流动惯性——铁水从浇道注入后先填充深度更大的鱼腹区域，再顺着曲面自然漫流到鱼尾位置，不会出现鱼尾处缺肉、冷隔的缺陷。模体边缘的溢料槽宽度控制在3mm，深度0.8mm，多余的铁水会在填充完成后溢入槽内，不会在铸件表面形成大面积的披锋，后续清理时只需要敲掉溢料边即可。铰链的销轴孔做了H7公差配合，反复开合上千次也不会出现松旷，模体背面的加强筋顺着型腔轮廓排布，既不会在浇注时因为铁水压力导致模腔鼓胀变形，又能控制模体整体重量，单人就能完成开合模、取件的操作。模腔表面的脱模斜度顺着鱼形曲面的法向设置，没有出现倒扣结构，铸件冷却后不需要撬棍辅助就能直接从模腔脱出，不会拉伤铸件表面的纹理细节。这套模具一次开合就能完成三件鱼形铸件的浇注成型，相比单腔模具生产效率提升两倍以上，模体采用铸铁材质本身的抗热疲劳性能优异，连续浇注数百模次也不会出现型腔开裂、表面氧化起皮的问题，适配小作坊式的批量铸铁件生产场景，不需要配套复杂的造型设备，手动就能完成全部浇注操作。
