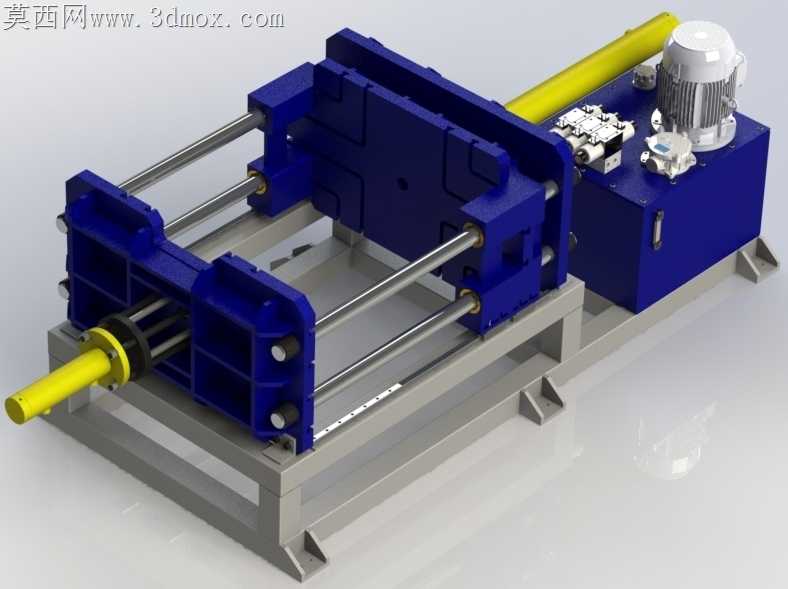

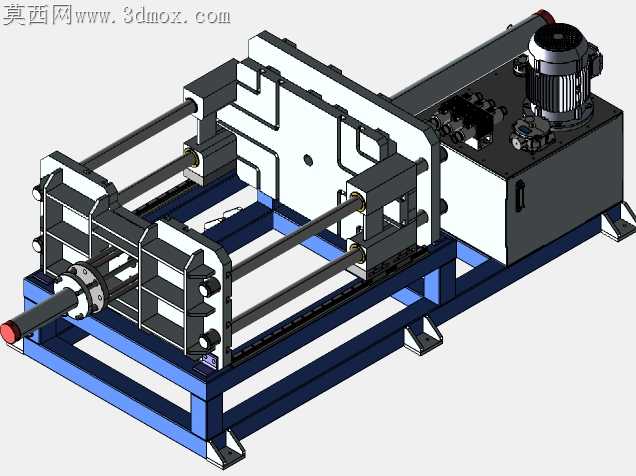

14吨级铝重力铸造设备结构设计

铝重力铸造现场最常碰到的问题，是大吨位合模时动模板偏移导致的铸件飞边、错模，尤其是14吨级锁模力的设备，四根导柱的受力不均会直接让模架产生微形变，浇铸时铝液顺着分型面缝隙溢出，后续打磨工序的工作量会翻三倍。这套设备的合模框架做了针对性的受力分散设计，动模板和定模板的安装面都预留了0.02mm的刮研余量，不是靠加工中心一次铣削到位，而是留出现场配研的空间，抵消焊接机架焊接应力释放带来的平面度偏差。导柱的固定端没有采用常见的通孔穿锁结构，而是把定模板侧的导柱座做成了嵌入式锥面配合，锥度控制在1:20，装配时靠锥面的自锁特性抵消合模时的轴向冲击力，避免长期冲击下导柱固定螺栓松脱。侧边的液压站没有直接焊在机架主体上，中间垫了10mm厚的丁腈橡胶减震垫，液压泵工作时的高频振动不会直接传递到模架部分，不会让浇铸过程中模腔里的铝液产生紊流，减少铸件内部的气孔缺陷。合模油缸的活塞杆前端和动模板的连接用了浮动接头，哪怕四根导柱的润滑状态有细微差异，动模板移动时出现微小的偏摆，浮动接头也能自动补偿同轴度误差，不会让活塞杆承受径向力，避免油缸密封件过早磨损。模架底部的支撑脚做了横向的加强筋延伸，不是简单的方管焊接结构，筋板的排布顺着合模时的受力方向倾斜布置，把锁模时的反作用力分散到整个机架底面，不会让机架中部出现下挠变形。液压管路的排布全部走机架内侧的预留线槽，油管的弯曲半径都控制在管径的6倍以上，避免长期油压脉冲下油管弯折处出现爆裂，阀组的安装位置特意留了单手操作的检修空间，不用拆解周边零件就能手动调节溢流阀压力。动模板上的模具安装槽做了等距分布的T型槽，槽宽的公差控制在H7级别，不管是安装标准模架还是定制的铸造模具，都能快速找正定位，不用反复敲打工装调整位置。
