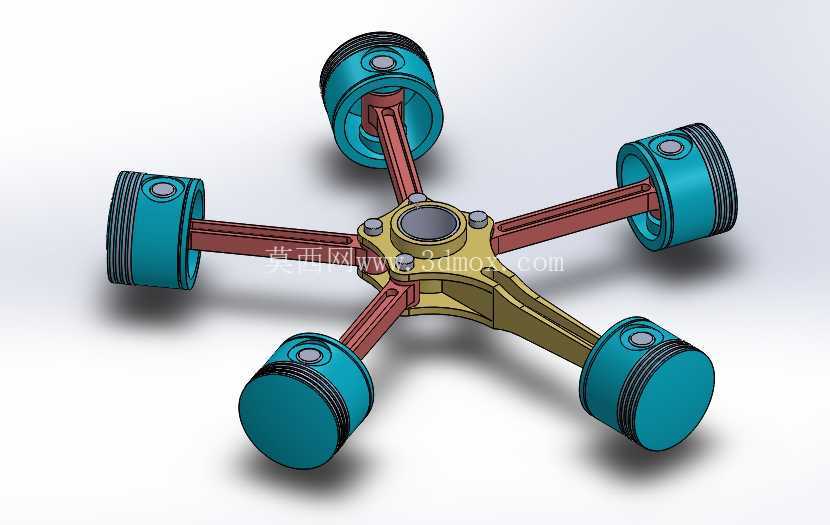

五缸径向星形活塞连杆传动组件结构

　　这套径向五缸布置的活塞连杆组件，是星形动力单元的核心运动传递结构，最早这类结构广泛应用在轻型通航飞机的活塞式航空发动机上，凭借单排多缸的紧凑布局，能在较小的轴向尺寸下实现更大的排量输出，相比直列同缸数机型，曲轴长度可缩短60%以上，整机重量控制优势明显，后续也被移植到小型摩托、应急动力单元、甚至部分模型动力装置的结构设计中。

　　从实际功能来看，这套组件承担着活塞往复运动向主轴旋转运动的转换职责，五个活塞沿中心主轴呈72度等角径向分布，每个活塞通过铰接式连杆与中心的主曲柄盘连接，区别于传统直列发动机的分体式曲柄销结构，这套星形布局采用统一的中心主铰接盘，所有连杆的大端都铰接在同一个曲柄销位上，工作时五个活塞按点火顺序依次完成进气、压缩、做功、排气冲程，每72度曲轴转角就有一个缸进入做功行程，动力输出的平顺性远优于同缸数直列机型，曲轴的扭矩波动幅度可降低40%左右，不需要额外加装大质量的飞轮就能稳定输出动力。

　　设计层面上，这套结构首先要解决的是多连杆铰接的运动干涉问题，建模阶段需要先完成单缸活塞连杆的运动包络计算，确定活塞销孔中心到连杆大端孔中心的中心距，再根据中心曲柄盘的偏心距，也就是曲柄半径，核算每个活塞的行程，确保活塞在上止点时不会碰撞中心铰接盘，在下止点时不会脱出气缸套。五个连杆采用分层错位铰接的设计，每个连杆大端的厚度根据安装顺序做差异化设计，沿曲柄销的轴向依次排布，相邻连杆的摆动平面预留0.15-0.2mm的间隙，避免高转速下连杆侧面发生摩擦剐蹭。活塞部分采用了等直径的圆柱裙部设计，裙部预留了活塞环的安装槽位，三道环槽分别对应两道气环和一道油环，满足气缸工作时的密封和刮油需求，活塞销孔采用同轴度0.01mm的高精度设计，与连杆小端通过活塞销实现铰接，销孔两端预留了卡环安装位，防止活塞销工作时轴向窜动脱出。

　　安装边界方面，这套组件的整体外接圆直径由活塞行程、连杆长度共同决定，以常规的小型5缸星形发动机参数参考，当曲柄半径设为25mm、连杆中心距设为100mm时，五个活塞处于外止点时的外接圆直径约为300mm，中心主轴的安装孔位于整个组件的几何中心，采用标准平键连接传递扭矩，主轴的轴向定位台阶设置在中心铰接盘的后侧，安装时需要保证中心铰接盘的端面跳动量不超过0.03mm，否则会导致五个缸的压缩比不一致，出现工作抖动的问题。气缸的安装定位面以中心主轴的轴线为基准，每个气缸的安装孔位沿径向呈72度等分，气缸轴线与主轴轴线的垂直度公差需要控制在0.02mm/100mm以内，避免活塞在气缸内出现偏磨，缩短组件使用寿命。

　　实际建模过程中，需要先完成运动仿真验证，给中心曲柄盘添加旋转驱动，模拟3000rpm的工作转速，核查每个连杆在全行程内的摆动角度，确认活塞的运动轨迹没有超出气缸的设计范围，同时检查所有铰接副的受力情况，连杆杆身采用了等强度的变截面设计，从大端到小端平滑过渡，既保证了传动强度，又尽可能降低了往复运动的质量，减少高转速下的惯性力负载。中心铰接盘的五个连杆安装位采用等强度的辐条式结构，在保证铰接位支撑强度的前提下，去除了非受力区域的多余材料，降低整个旋转组件的转动惯量，提升动力响应速度。这类结构除了传统的燃油动力应用外，现在也被很多小型压缩空气动力装置、液压径向柱塞马达所借鉴，通过调整活塞直径、曲柄半径和连杆长度，就能适配不同的扭矩和转速输出需求，在紧凑安装空间的动力场景下有不可替代的结构优势。
