BME280环境传感模块集成结构设计

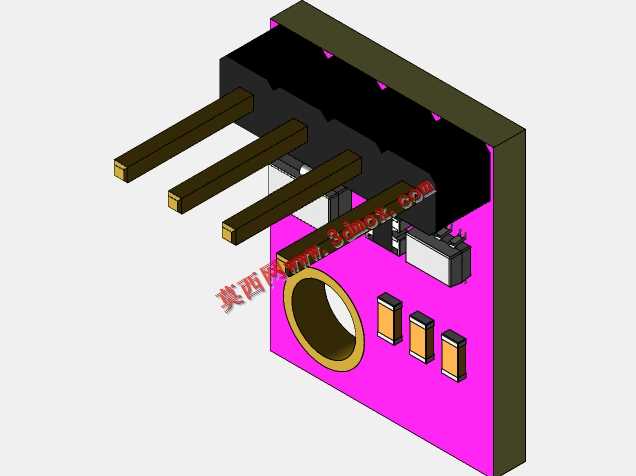

这款BME280传感模块的结构设计，主要面向小型化环境监测终端、智能家居感知节点、可穿戴环境检测设备、工业现场微型温压湿采集点位等应用场景，作为核心感知单元承担环境参数采集的前端载体功能，能够为后端主控单元提供稳定的传感芯片安装定位、电气连接与物理防护支撑。从实际用途来看，该结构需要同时满足BME280传感芯片的气流通畅要求、PCB板载元件的布局避让、插针式电气连接的结构强度需求，还要兼顾批量生产时的装配便利性，以及终端设备内的紧凑安装适配。在功能特性设计上，结构主体采用板载集成式布局，将传感芯片、外围阻容元件、直插式连接引脚整合在同一安装基座上，一侧预留的圆形开孔正对传感芯片的感应区域，能够保证空气与感应面充分接触，避免结构遮挡导致的参数检测偏差；四根平行排布的直插插针采用等间距设计，既可以直接插装在标准面包板上做原型验证，也能够通过波峰焊直接固定在终端设备的主控PCB上，插针的伸出长度经过适配，既保证焊接后的连接强度，也不会因过长导致相邻引脚短路。设计思路上优先遵循传感类元件的布局原则，将感应区域设置在模块边缘的开孔位置，远离插针焊接区域的热量影响，避免焊接高温损伤传感芯片的精度；外围三个小型阻容元件沿感应区域侧边排布，走线距离最短，能够减少信号传输过程中的干扰；基座的围挡结构高度略高于板上最高的元件，在堆叠安装或者运输过程中能够避免元件受到挤压磕碰，同时围挡上预留的细小缺口能够保证模块内部的空气流通，不会形成密闭空腔影响检测响应速度。外形尺寸与安装边界方面，模块整体采用方正的紧凑型轮廓，插针端的宽度适配标准2.54mm排针间距，整体厚度控制在较低范围，能够嵌入到厚度有限的终端设备外壳内；安装时无需额外的固定孔位，依靠插针的焊接固定即可满足常规场景的安装强度，若用于高振动场景，也可在基座侧边预留的平面上点胶加固，不会干涉周边元件的布局；感应区域的开孔直径经过匹配，既能够保证气流交换效率，也不会因开孔过大导致外部异物直接接触传感芯片造成损坏，整体结构在满足电气性能要求的前提下，最大化压缩了占用空间，适配各类小型化采集终端的设计需求。
