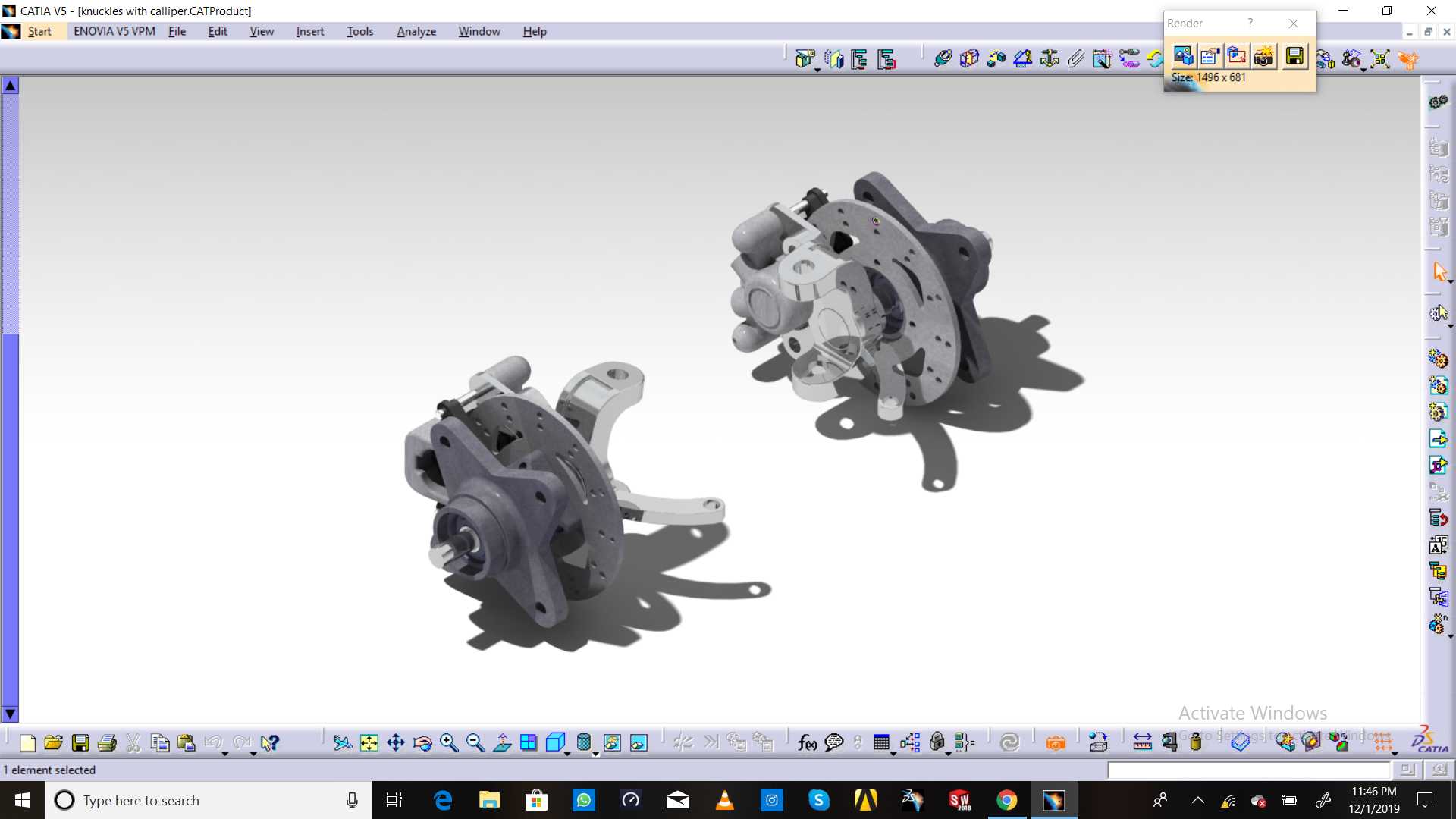

巴哈赛车带卡钳下前转向节轮毂结构

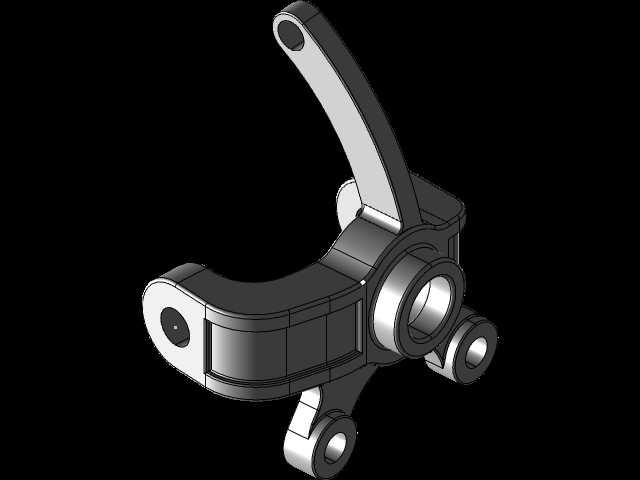

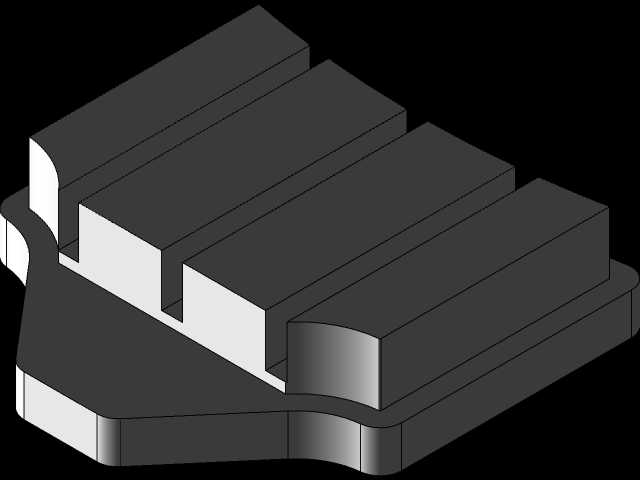

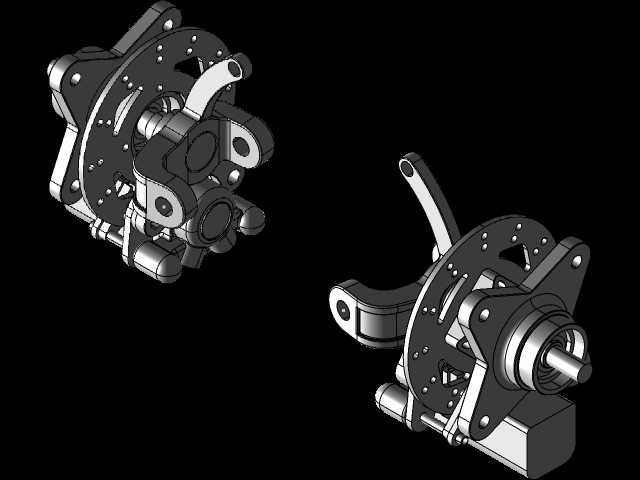

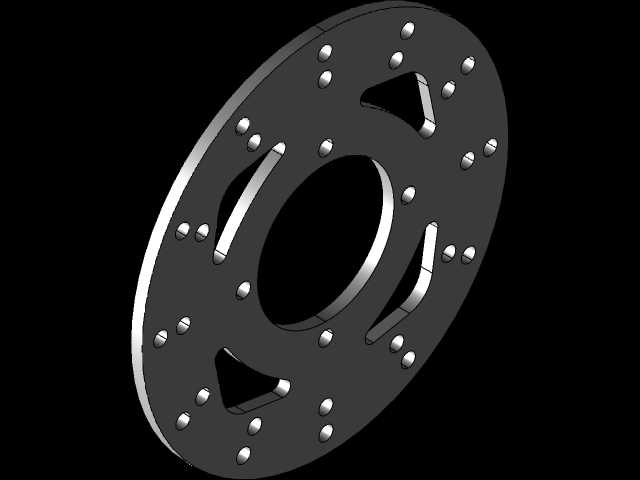

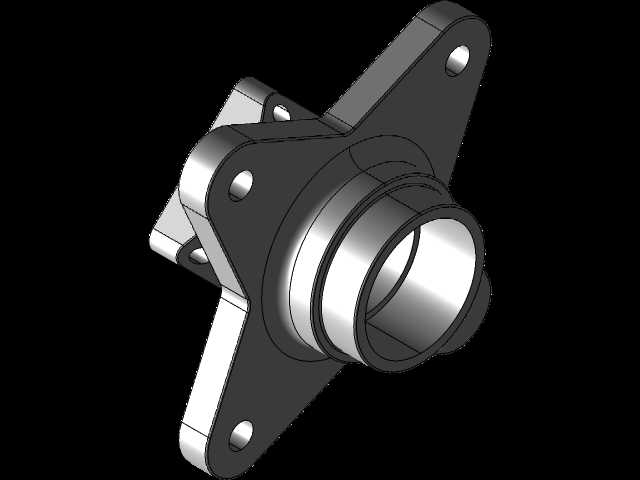

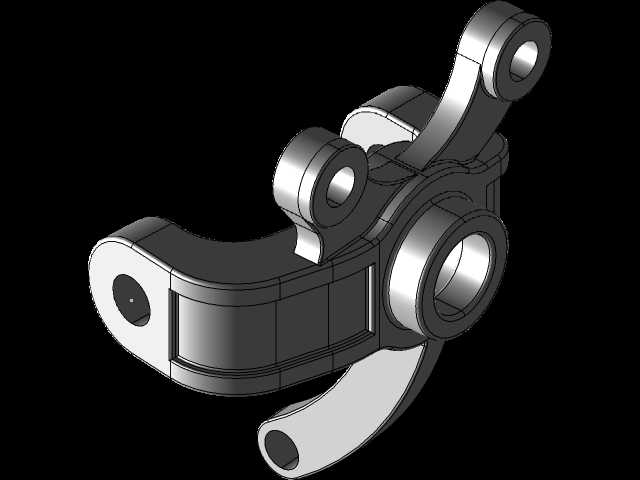

该结构为越野巴哈赛车底盘行走系统的核心承载部件，主要应用于非铺装路面竞技越野场景，承担前轮转向承载、制动传动、轮毂支撑的多重核心功能，是连接悬架下摆臂、转向拉杆、制动卡钳与前轮轮毂的关键枢纽部件。在实际越野行驶过程中，该部件需要持续承受飞坡落地的垂直冲击载荷、转向过程中的横向侧向载荷、制动工况下的纵向制动力矩，以及非铺装路面颠簸带来的交变复合载荷，其结构强度与安装精度直接决定赛车前轮的行驶稳定性、转向响应灵敏度与制动可靠性。从功能特性来看，该集成式结构将下前转向节、轮毂安装位、制动卡钳安装座做了一体化适配设计，转向节的摆臂连接点位采用球铰安装结构，可匹配悬架下摆臂的上下跳动行程，预留足够的摆动角度余量，避免极限越野工况下出现运动干涉；转向拉杆连接臂的点位经过力臂优化，可降低转向操作力矩，提升转向精准度；卡钳安装座直接集成在转向节本体上，安装面的平面度与孔位同轴度经过严格控制，可保证制动盘与卡钳的配合间隙均匀，避免制动偏磨、抖动等问题；轮毂安装位采用多螺栓定位结构，可承受大扭矩输出下的轮毂连接强度需求，适配越野专用深齿越野轮胎的安装要求。设计过程中，首先围绕巴哈赛车的整车轴荷参数、极限跳动行程、最大制动力矩参数做载荷边界计算，确定转向节各连接臂的截面厚度与加强筋布局，在保证整体结构强度满足极限载荷安全系数的前提下，尽可能做轻量化镂空处理，降低簧下质量，提升悬架响应速度；其次对各安装点位的相对位置做运动仿真校核，模拟前轮最大转向角度、悬架最大压缩/伸长行程下，各部件之间的运动间隙，预留足够的安全余量，避免砂石飞溅、部件形变导致的运动卡滞；同时兼顾制动散热需求，卡钳安装位周边预留了通风导流空间，可在车辆行驶过程中引导气流带走制动产生的热量，避免长距离越野制动出现热衰减问题。外形尺寸方面，该结构整体横向安装宽度适配巴哈赛车前轮轮距设计要求，上下摆臂连接点的间距匹配悬架几何参数，卡钳安装位与轮毂中心的距离适配所选制动盘的直径参数，所有安装孔位的位置度、同轴度均满足竞技级零部件的装配公差要求，安装边界可直接匹配通用巴哈赛车的前悬架、转向系统、制动系统部件，无需额外做结构修改即可完成装配。
