巴哈越野车辆后螺旋弹簧悬架结构设计

　　这套后螺旋弹簧悬架结构，主要面向非道路越野场景下的小型巴哈赛车、全地形四轮越野载具开发，核心作用是承接车架与后轮行走机构的连接，在车辆通过颠簸、起伏、坑洼的非铺装路面时，过滤路面传递的冲击载荷，避免刚性冲击直接传递到车架与驾乘位置，同时保证车轮与地面的有效贴合，维持行驶过程中的抓地力与操控稳定性。

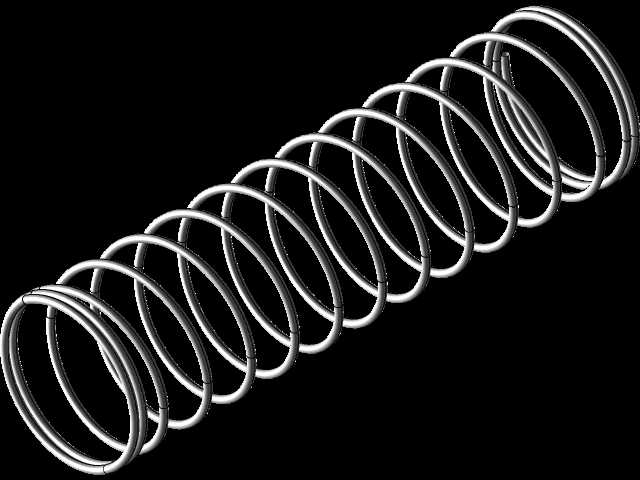

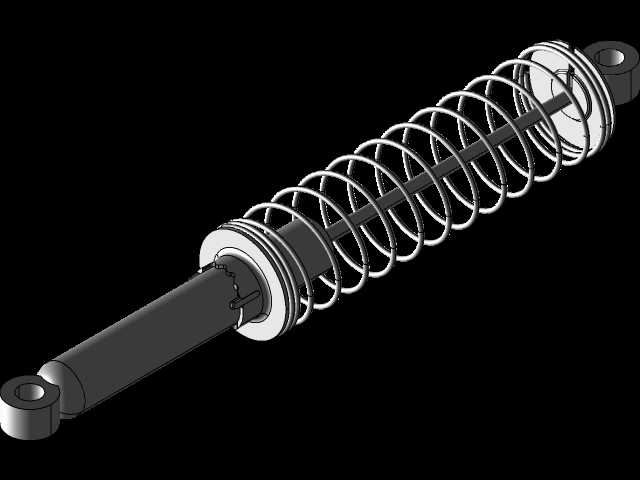

　　从结构设计逻辑来看，该悬架采用螺旋弹簧配合筒式阻尼芯的集成布局，将弹性元件与阻尼元件同轴布置，整体结构紧凑，侧向占用空间小，适配巴哈赛车后置紧凑的车架布局，不会过度侵占后部动力总成、传动部件的安装空间。设计过程中优先考虑了越野工况下的大行程需求，弹簧的有效圈数、线径经过匹配计算，能够在承受垂向冲击时提供线性的刚度反馈，既不会因为刚度过大导致滤震效果差，也不会因为刚度过小出现冲击触底的情况；阻尼芯的行程与弹簧压缩行程做了匹配限位，避免极限拉伸或压缩工况下部件出现干涉、脱落。

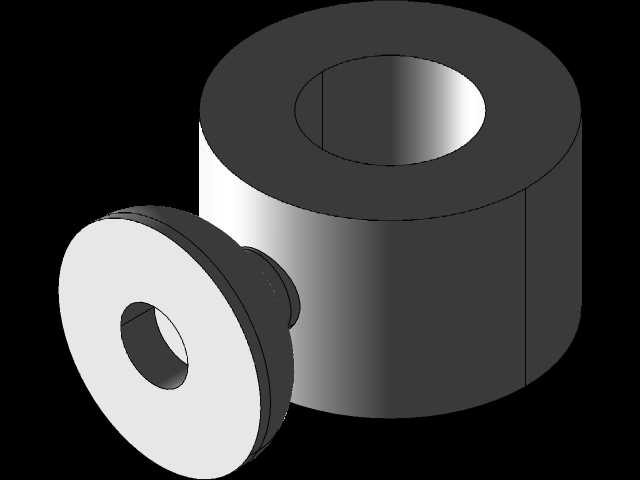

　　安装边界方面，该悬架上端采用带安装孔的柱状连接头，可直接通过销轴与车架后部的安装吊耳铰接，下端的连接端适配后轮羊角、摇臂的安装位，整体安装定位基准清晰，装配时不需要额外做复杂的位置调整，铰接位置预留了足够的摆动间隙，满足悬架上下跳动过程中的角度变化需求，不会出现运动卡滞。外形上整体呈L型布局，弹簧部分外露做了可视化的结构设计，方便日常赛事运维中快速检查弹簧的形变、磨损情况，阻尼筒的长度与弹簧自由长度匹配，静态下车身高度保持在合理的离地间隙范围，满足越野场景下的通过性要求。

　　实际应用中，这类悬架结构除了巴哈赛事用车，也可适配小型非道路作业全地形车、休闲越野四轮车的后悬挂改装或全新开发，结构简单可靠，维护成本低，在多尘、泥泞的越野环境下，同轴布局的结构不容易被杂物卡滞，相比多连杆独立悬架结构更轻量化，符合小型越野车辆对簧下质量的控制要求，能够有效提升车辆在复杂路面下的行驶平顺性与操控响应速度。设计时也充分考虑了部件的受力路径，垂向载荷从车轮端传递到悬架下端后，顺着阻尼筒与弹簧均匀传递到上端车架连接点，应力分布均匀，避免局部应力集中导致的部件断裂失效，适配越野场景下频繁的大冲击载荷工况。
