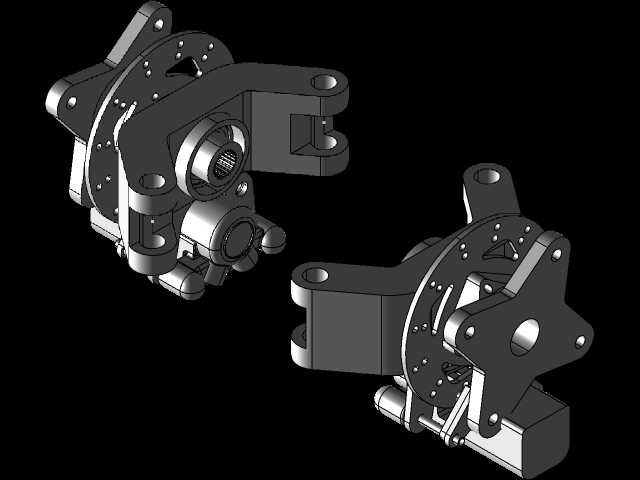

巴哈赛车带卡钳后转向节轮毂结构

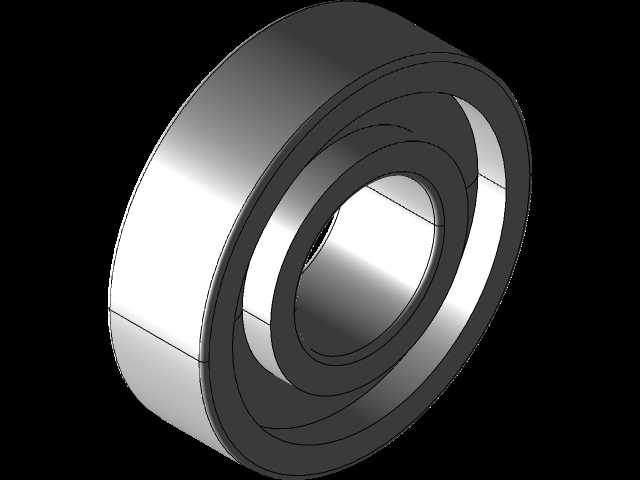

　　这套结构是巴哈越野赛车后悬架行走系统的核心承载部件，直接决定非铺装路面行驶时的转向响应精度、制动可靠性以及轮端承载能力。从实际赛事应用场景来看，巴哈赛车需要频繁飞跃、冲过泥泞与碎石路段，轮端部件承受的冲击载荷是常规民用车辆的数倍，因此这套转向节与轮毂的集成设计，首先要满足极限工况下的结构强度冗余，同时兼顾卡钳安装的同轴度要求，避免制动时出现抖动偏磨。设计阶段首先确定的是轮端安装边界，轮毂轴承位的同轴度公差控制在0.02mm以内，保证车轮高速转动时的跳动量符合赛事要求，转向节的摆臂连接点位置经过多轮动力学仿真优化，匹配后悬架的跳动行程，避免转向过程中出现运动干涉。卡钳安装座与转向节采用一体化设计，

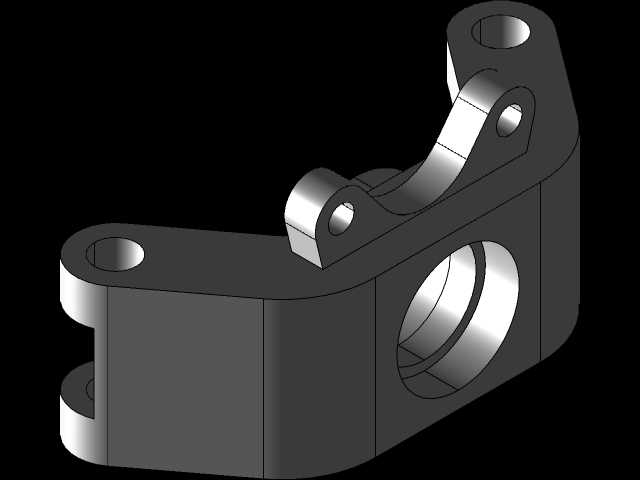

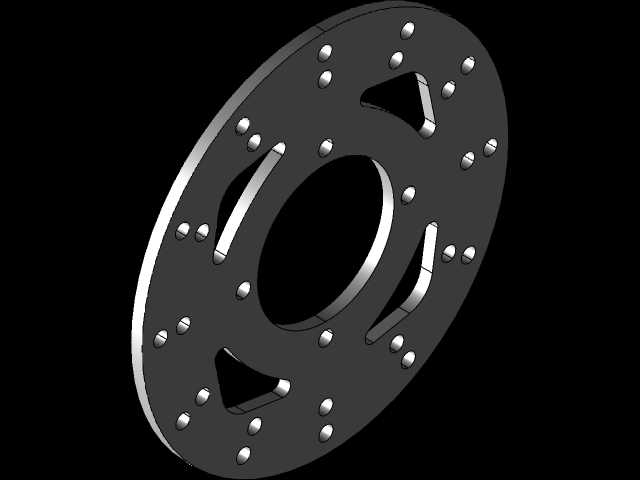

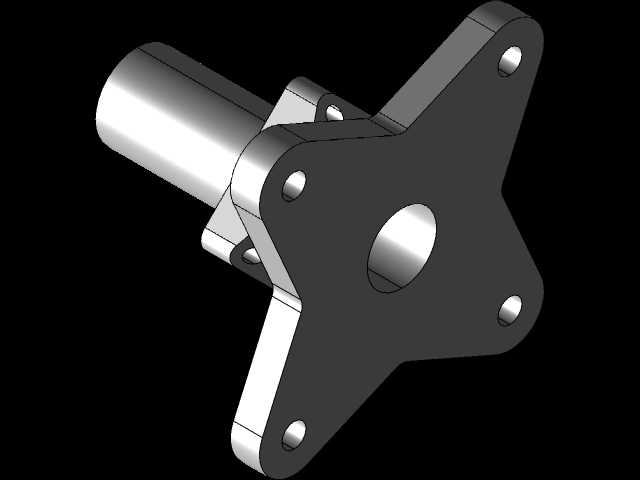

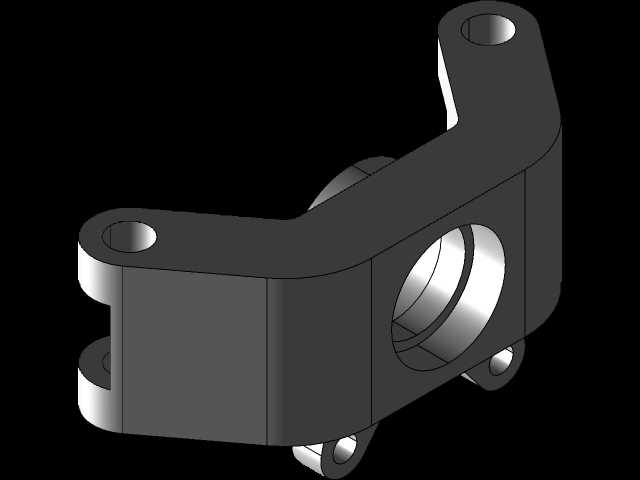

　　相比分体式安装结构减少了连接紧固件的数量，同时提升了制动时的整体刚性，制动盘的安装面与轮毂轴线的垂直度公差严格控制，保证制动片与制动盘的全接触面积，提升连续制动下的热稳定性。转向节的臂部结构采用拓扑优化后的异形截面，在保证冲击强度的前提下尽可能去除非承载区域的材料，降低轮端簧下质量，提升悬架的响应速度。轮毂的轮辐连接位采用等强度设计，螺栓孔分布圆直径匹配赛事专用轮圈规格，安装端面设计有定位止口，方便装配时快速对中，减少装配误差带来的动平衡问题。实际装配时，转向节的上下摆臂连接孔需要匹配对应的球销尺寸，安装后转向拉杆的运动轨迹与悬架跳动轨迹的干涉量控制在允许范围内，保证转向过程中力矩传递平顺，没有卡滞点。

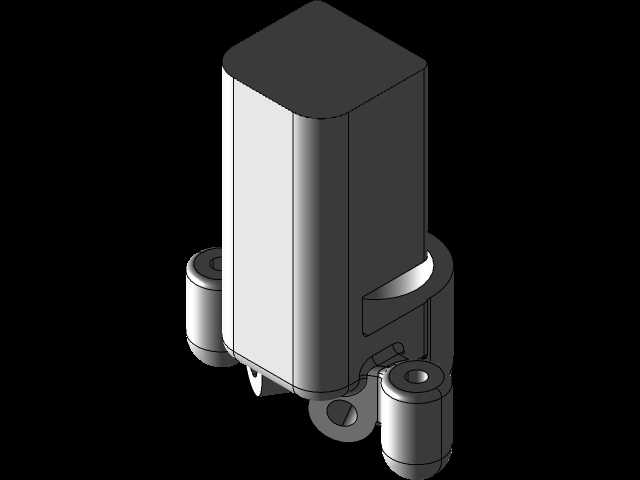

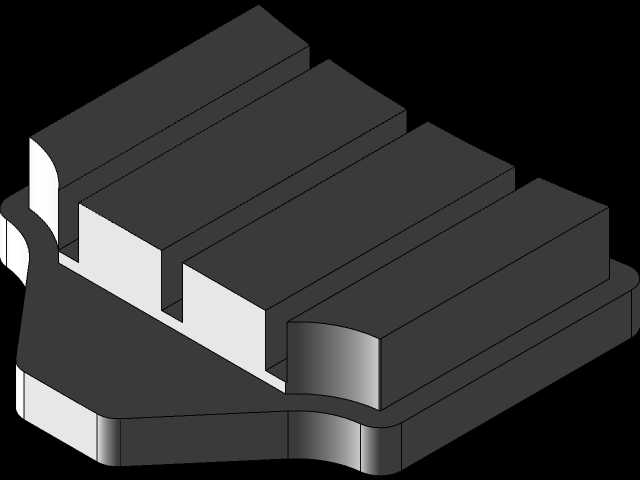

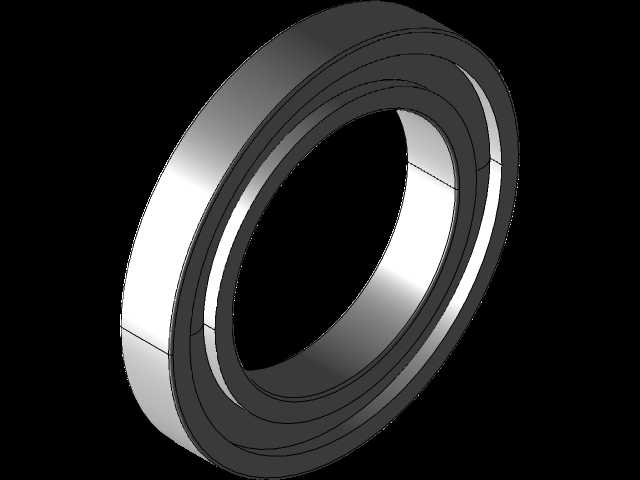

　　卡钳安装后与制动盘的单边间隙控制在合理范围，既避免制动拖滞，也防止间隙过大导致制动踏板行程过长。这套结构在设计时充分考虑了野外赛事的维修便利性，所有连接紧固件都采用通用规格，易损部位的尺寸设计留有维修加工余量，出现轻微变形后可以通过现场机加工修复，不需要整体更换部件，适配巴哈赛事野外维修的实际需求。轮端的密封结构设计也兼顾了防尘防水要求，避免泥沙进入轴承位导致部件过早磨损，延长恶劣工况下的使用寿命。
