可三维打印的胎粪抽取设备外壳结构设计

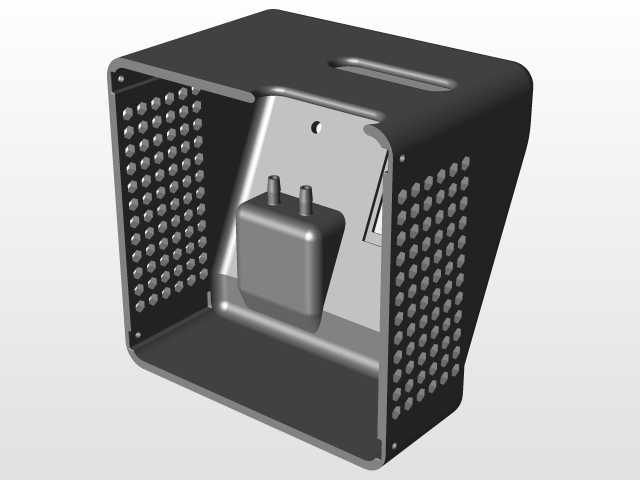

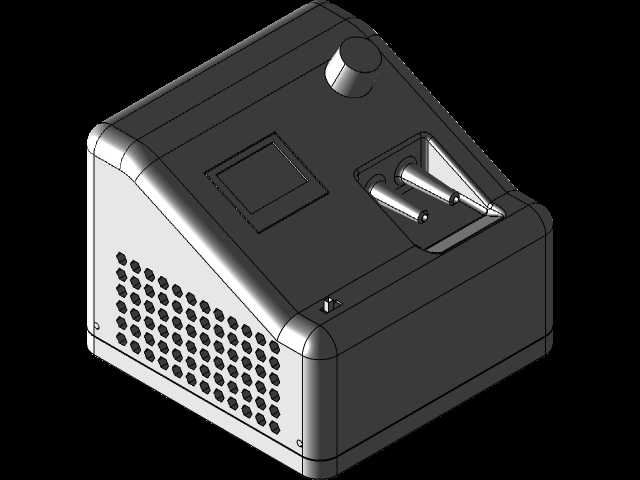

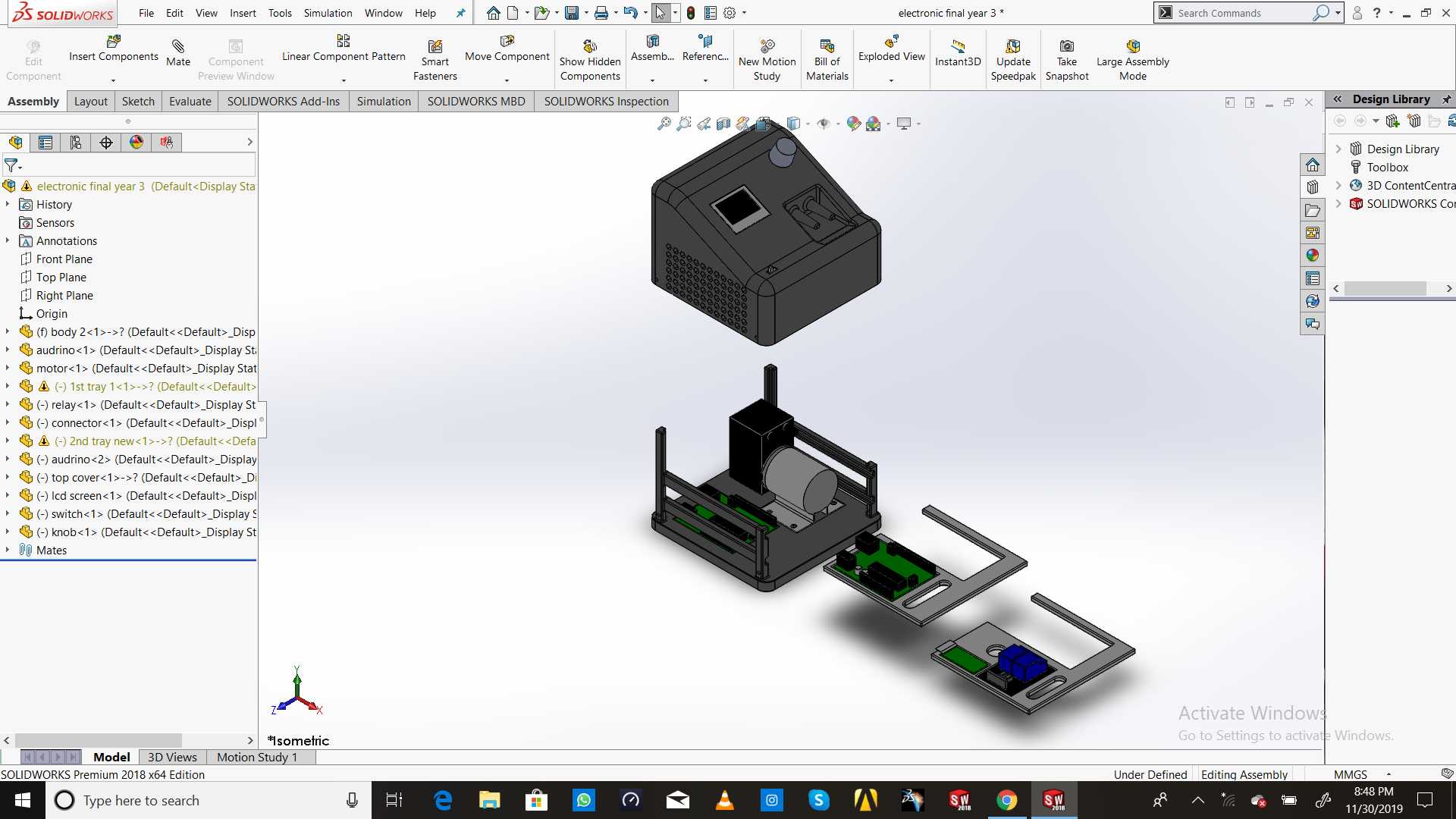

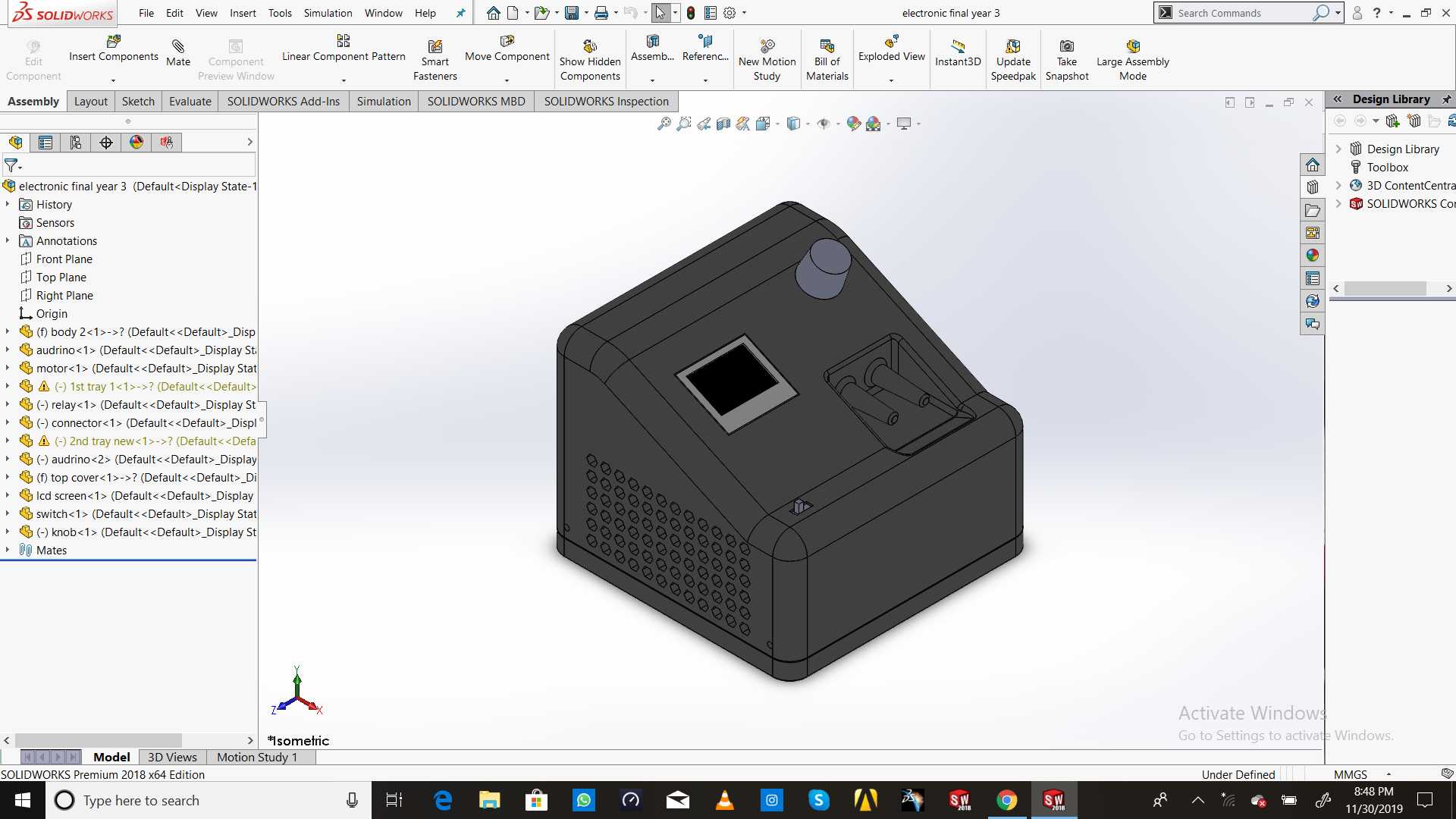

这款胎粪抽取设备的外壳结构，主要面向新生儿科临床护理场景的配套设备使用，日常放置在产科、新生儿重症监护室的治疗台旁，用于承载胎粪抽吸的核心动力与控制组件，避免内部管路、电路受外界污染或磕碰损坏。设计阶段优先考虑临床使用的操作便利性，外壳正面预留了嵌入式显示屏安装位，医护人员可直接通过屏幕查看抽吸压力、工作时长等参数，无需俯身调整设备侧方控件；显示屏旁设置内凹式操作区，用于放置抽吸控制开关、档位调节旋钮，操作区做了下沉1.5mm的边界处理，可避免日常擦拭消毒时液体流入设备内部。外壳侧部整面设计矩阵式通风孔，孔位直径2mm、孔间距4mm，既可以保证内部电机、继电器等电子元件工作时的散热需求，又能阻挡常规灰尘、织物纤维进入设备腔体，通风区域的边缘做了R3圆角过渡，不会在医护人员移动设备时剐蹭工作服或皮肤。外壳顶部预留了凸起式快插接头安装位，用于连接抽吸管路，接头位置高出顶面8mm，可避免管路弯折影响抽吸负压稳定性。整体外形采用斜切式顶面设计，操作面与水平面呈15度仰角，符合站立操作时的人体工学视角，无需大幅度低头即可看清屏幕参数与操作按键。外壳的安装边界充分考虑3D打印的工艺特性，所有壁厚统一设置为2.5mm，既满足FDM打印的成型强度要求，又不会过多增加打印耗材用量；内部设置了三处十字型支撑筋，分别对应电机安装位、电路板固定位、电源模块位，筋位高度与内壁齐平，可分散设备工作时电机产生的振动，避免外壳长期受振出现开裂。外壳底部预留了四个M3规格的铜螺母预埋位，用于安装防滑橡胶脚垫，脚垫高度5mm，可让设备底部与放置台面留出通风间隙，同时避免设备滑动。设计时还考虑了设备的后期维护需求，外壳采用上下扣合式结构，侧方预留两个隐藏式螺丝孔，拆开后即可直接接触内部所有元件，无需额外拆解其他遮挡结构，日常检修更换继电器、调整电机参数时操作效率更高。外壳的所有外露边缘都做了R2以上的圆角处理，没有尖锐棱角，符合医疗设备的安全设计要求，即使在紧凑的治疗推车空间内移动，也不会划伤其他器械或医护人员。
