全地形越野车辆防滑轮辋轮胎总成结构

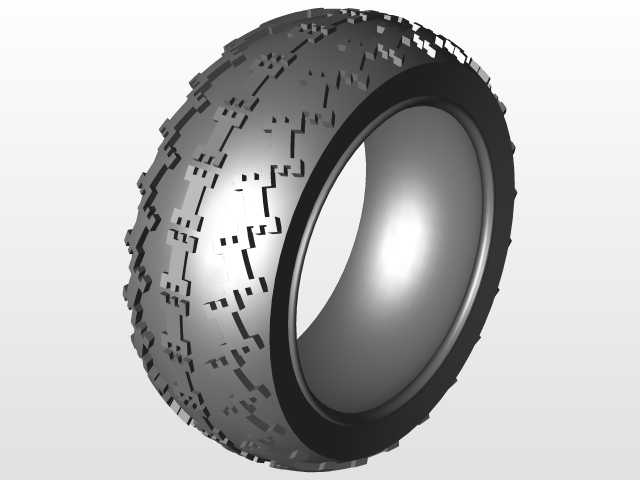

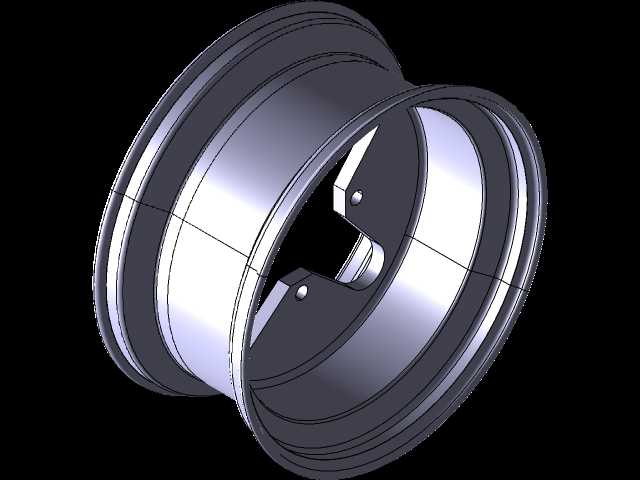

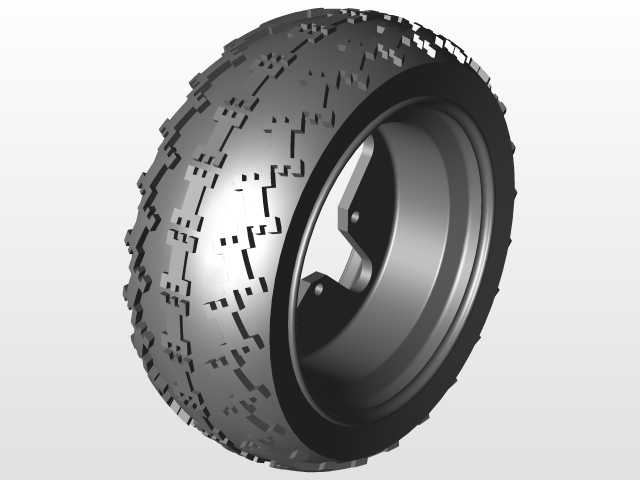

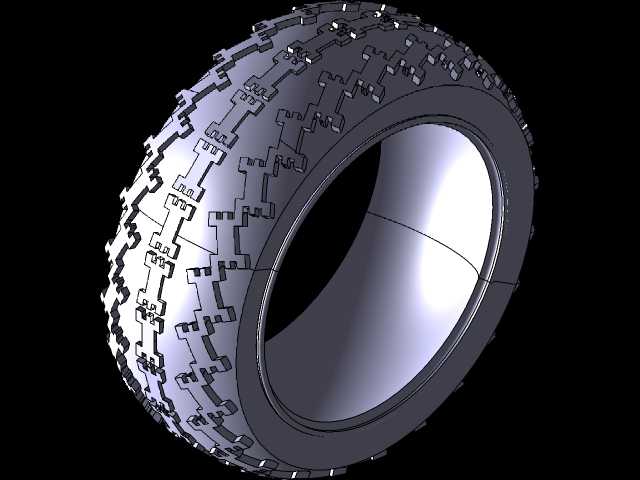

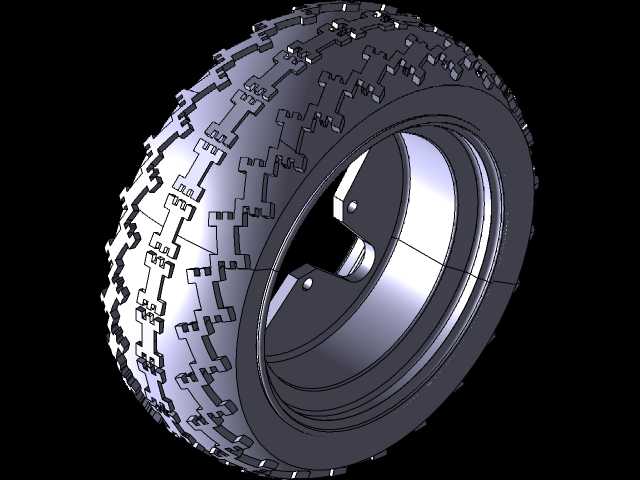

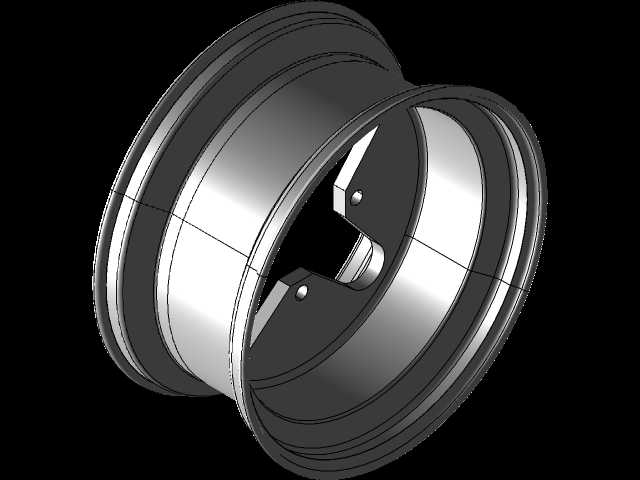

该轮辋轮胎总成主要适配小排量全地形休闲车辆、场地竞技卡丁车以及非道路短途作业的小型代步设备，在非铺装路面、泥泞场地、松散砂石路面的行走场景中，能够通过胎面特殊的块状花纹结构，破除路面附着的泥浆层与浮土，避免行走过程中出现打滑陷车的问题。从结构设计逻辑来看，胎面采用交错排布的高花块状结构，每一块花纹的侧壁都做了倾斜过渡处理，既可以在车辆转向时提供足够的侧向抓地力，也能在硬质地表行驶时减少花纹块的刚性冲击，降低行驶过程中的胎面噪音与异常磨损。轮辋部分采用分体式压合结构，中心安装位设置了对称的定位卡口，与车辆半轴的连接法兰直接匹配，安装时无需额外制作转接衬套，卡口的定位面做了倒角处理，装配时可以快速对位，降低现场装配的对位难度。轮辋的轮缘位置做了加厚卷边设计，当轮胎在低气压状态下行驶产生胎侧形变时，卷边结构可以避免胎圈与轮辋边缘发生硬剪切，防止轮胎脱圈或者胎圈被轮辋割伤。从安装边界来看，轮辋的中心孔直径、螺栓孔分布圆尺寸都与常规小型越野车辆的半轴参数匹配，轮胎的整体外径、断面宽度在设计时预留了足够的悬架跳动间隙，装配到车架上之后，即使在最大悬架压缩行程下，胎面也不会与轮拱内衬、悬架摆臂发生运动干涉。胎体的内部帘线层采用交叉排布设计，在承受车辆垂直载荷的同时，能够抵消急加速、急制动时产生的周向剪切力，延长轮胎在复杂路况下的使用寿命。轮辋的材质选用高强度冲压钢材，表面做了防锈喷塑处理，在潮湿泥泞的使用环境中可以避免表层锈蚀，维持结构强度的稳定性。在实际选型匹配过程中，该总成可以直接替换同安装尺寸的原厂公路轮胎组件，更换后无需调整车辆的主销倾角与前束参数，即可获得更强的非路面通行能力，适合场地游乐设备改装、非道路作业小车行走系统升级的场景使用。胎面的花纹沟槽深度经过针对性设计，既可以保证在松软路面的抓地能力，也不会因为沟槽过深导致胎块刚性不足，在硬质铺装路面行驶时出现过早磨损的问题。轮辋的气门嘴安装位做了密封沉台设计，装配标准橡胶气门嘴后可以保证高压状态下的气密性，避免长期使用后出现慢漏气的问题。
