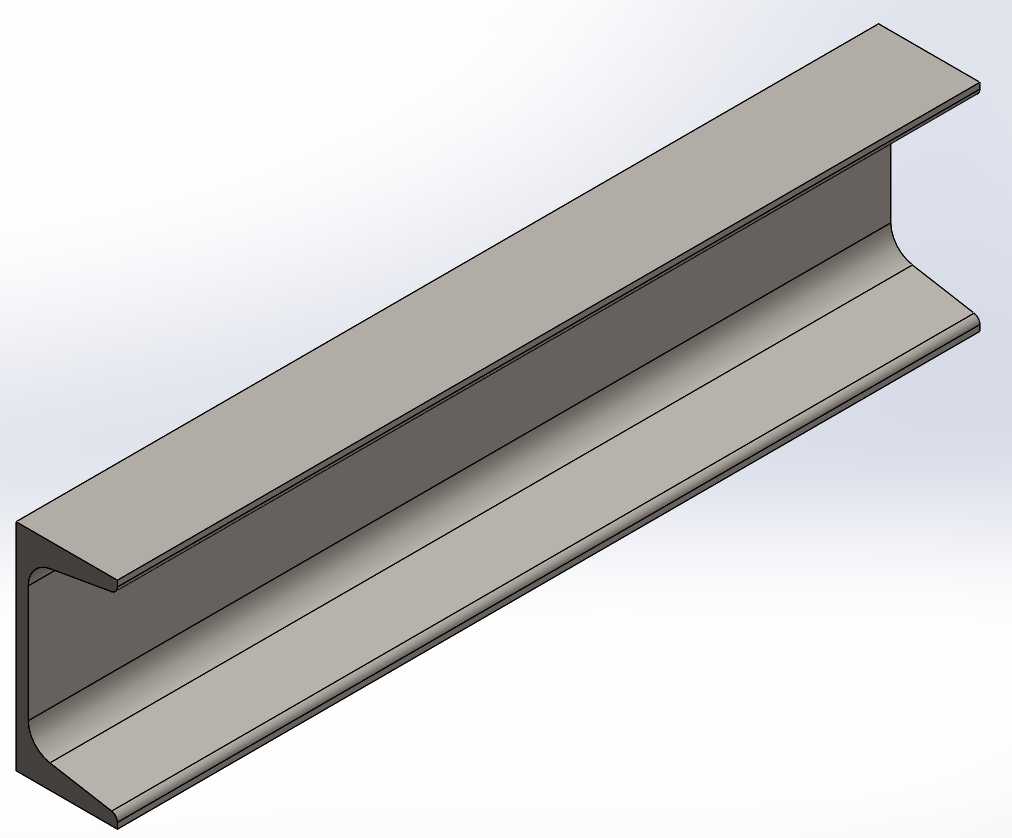

多规格美标C型槽钢三维设计模型

C型槽钢作为建筑结构、设备机架、工业管线支撑场景中应用极为广泛的冷弯型材，在厂房承重檩条、设备安装支架、幕墙龙骨、输电线路桥架、仓储货架主框架等场景中承担着核心的受力承载作用，相较于传统热轧型钢，冷弯成型的C型槽钢在同等截面重量下拥有更优的截面惯性矩表现，能够在降低整体耗材用量的同时保障结构的抗弯、抗剪性能，适配各类轻载至中载的结构支撑需求。本次设计的C型槽钢覆盖全系列美标规格，从薄壁小尺寸的轻型支撑款到大截面厚壁的承重款均做了精准的截面还原，设计过程中严格遵循美标型钢的截面参数规范，对槽钢的翼缘弯折弧度、腹板平直度、卷边尺寸都做了精细化处理，避免了简化建模带来的装配干涉问题，能够直接导入各类结构装配场景中完成拼接、安装模拟。在实际工程应用中，C型槽钢的安装边界需要结合连接节点做适配设计，不同规格的槽钢腹板开孔位置、翼缘连接间隙都有对应的适配要求，本次模型保留了完整的截面特征，设计人员可以直接在模型基础上完成打孔、焊接节点、螺栓连接位的深化设计，无需重新绘制截面轮廓。从功能特性来看，C型槽钢的凹槽结构能够直接嵌入各类连接卡扣、T型螺栓，在装配式管线支撑、模块化机架搭建场景中可以实现无焊接快速装配，大幅缩短现场施工的周期，同时规整的截面外形也便于做表面镀锌、喷塑等防腐处理，适配户外潮湿、腐蚀环境下的长期使用需求。设计过程中充分考虑了槽钢的实际受力特性，对截面的转角过渡处做了符合实际冷弯工艺的圆角处理，还原了真实生产中槽钢的应力分布特征，能够为后续的结构力学仿真提供精准的模型基础，避免因模型简化导致的仿真计算偏差。不同规格的C型槽钢对应不同的承重边界，小规格薄壁款可用于室内管线吊挂、轻型设备支架，大规格厚壁款可用于厂房主檩条、重型货架立柱、大型设备的底座支撑框架，全系列的规格覆盖能够满足不同场景下的选型需求，设计人员可以根据实际的载荷计算结果直接匹配对应规格的模型，快速完成整体结构的方案搭建。
