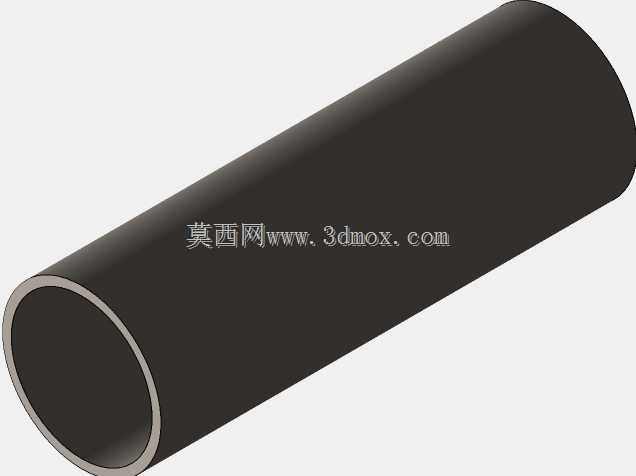

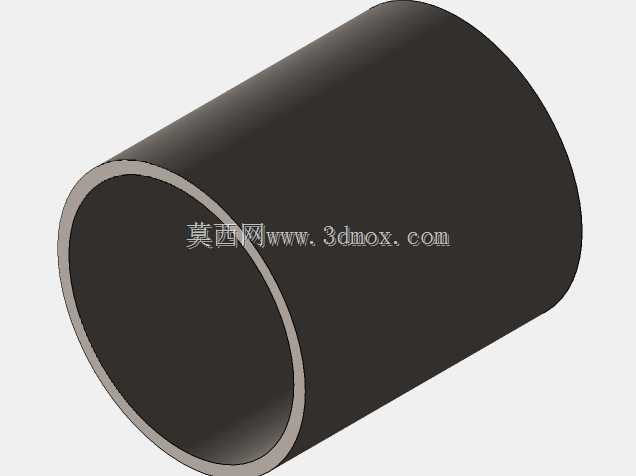

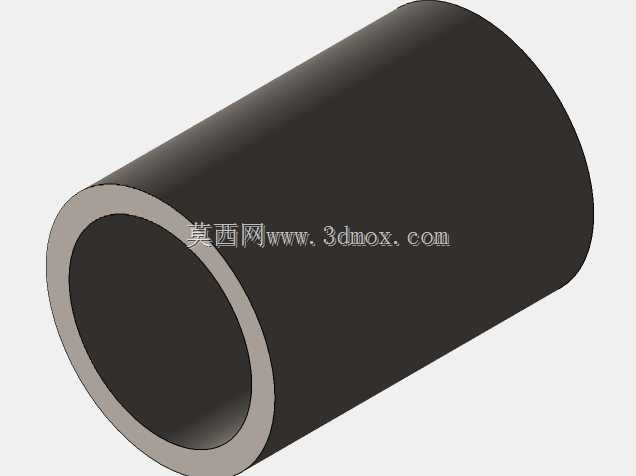

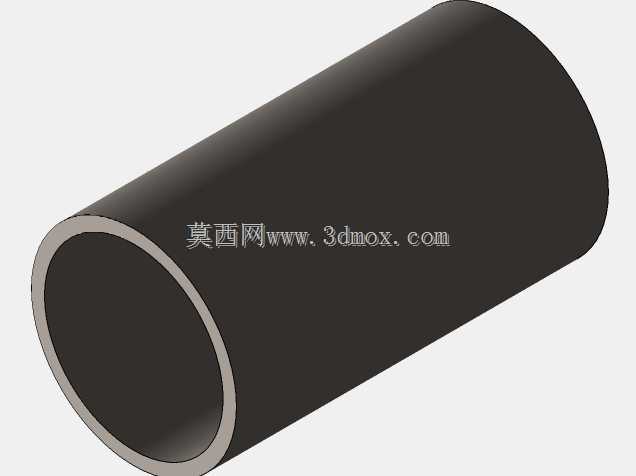

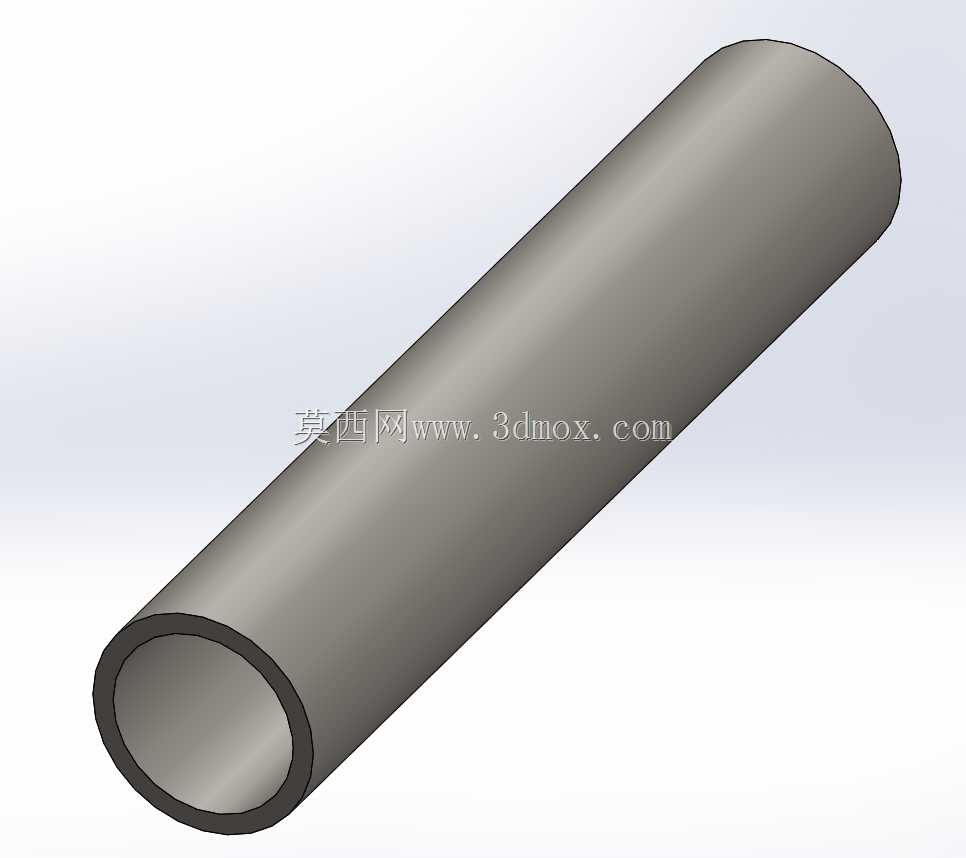

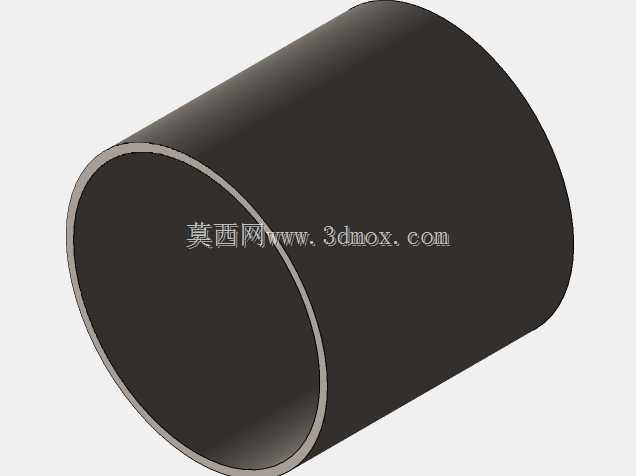

多壁厚规格空心圆截面工业管材参数化模型

　　在流体输送、设备框架搭建、工业管线布设等场景中，不同承压等级的圆管是核心基础构件，常规标准壁厚、XS加强壁厚、XXS特厚壁厚的管材分别适配低压自流、中压输送、高压冲击类工况，建模时需严格匹配不同壁厚对应的内径、外径公差边界，避免后续装配出现干涉或通径不足问题。做这类管材模型时，首先要明确不同壁厚等级对应的截面参数逻辑，同一公称通径下，标准管、XS管、XXS管的外径保持统一基准，仅通过调整内壁厚度实现承压能力的梯度变化，这样能保证配套的法兰、管接头、卡箍等连接件可以通用互换，减少现场安装时的配件选型成本。从实际应用来看，标准壁厚管材多用于常压给排水、常规穿线、轻型设备支撑场景，管壁厚度适中，自重较轻，切割、弯管加工难度低，

　　适合长距离布设的管线系统；XS加强壁厚管材可承受中等压力的流体输送，比如工厂压缩空气支路、低压液压回油管路、中等载荷的设备支撑框架，抗外力磕碰能力优于标准管，在存在轻微振动的安装环境下不易出现管壁开裂；XXS特厚壁厚管材多用于高压流体输送、重载支撑结构、有磨损性介质的输送场景，比如高压注浆管路、重型设备的承重立柱、含固体颗粒的浆料输送管路，厚壁结构能抵御内部高压冲击与外部磨损，延长管线整体使用寿命。建模过程中要注意管材端面的处理，两端需保留平整的切割基准面，方便后续对接焊缝、法兰盘等连接结构的装配，管壁的内外表面需保持同轴度公差，避免弯管加工时出现壁厚不均的问题，同时要预留出管材连接时的插入余量边界，比如承插连接时的插入深度、

　　焊接连接时的坡口预留尺寸，这些细节会直接影响后续工程出图与实际安装的匹配度。不同壁厚的管材在选型时还要结合安装环境的腐蚀余量，比如在潮湿、有腐蚀性介质的环境中，即使是低压工况，也会选用高一等级的壁厚管材，预留出腐蚀损耗的厚度，避免长期使用后管壁变薄出现泄漏。这类参数化管材模型可通过调整公称通径参数快速生成对应规格，覆盖常用的工程管径区间，结构设计人员在做管线排布、框架设计时可直接调用，无需重复绘制截面轮廓，能大幅提升三维装配的效率，同时保证不同壁厚规格的尺寸基准统一，避免不同设计人员绘制的管材出现尺寸不统一的问题。
