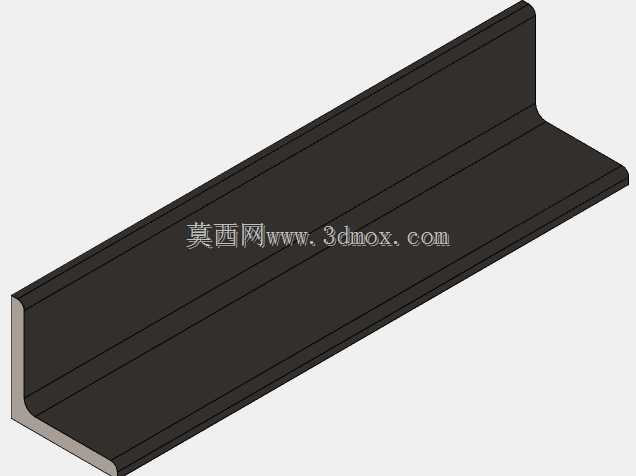

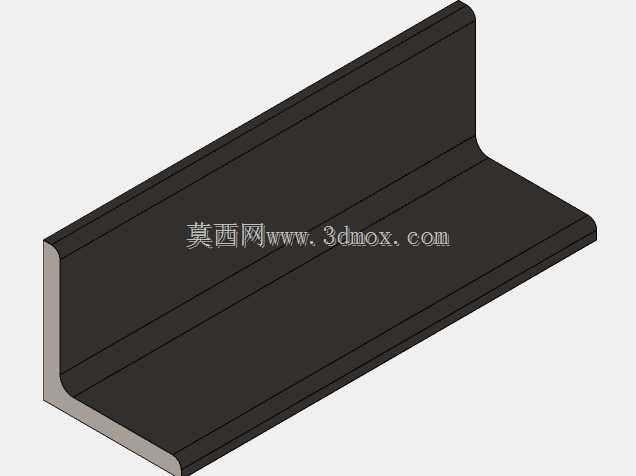

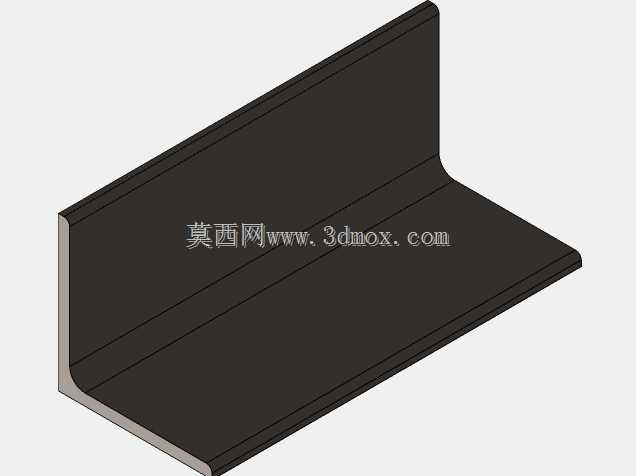

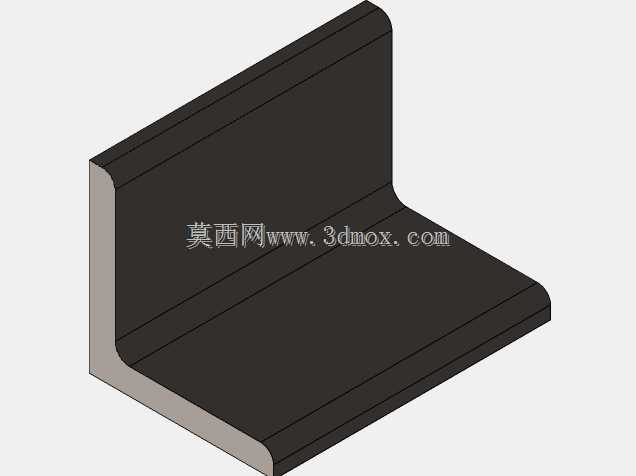

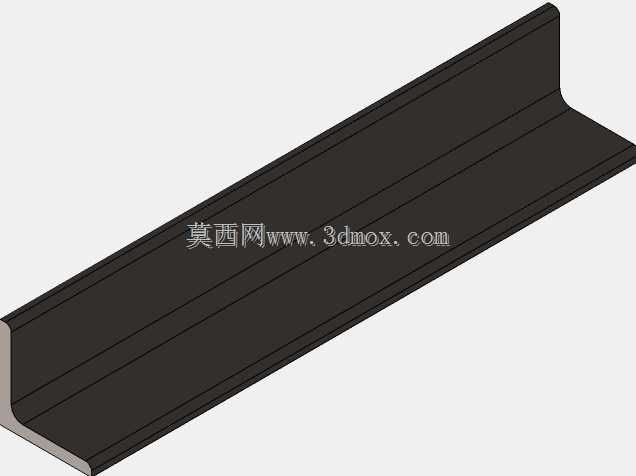

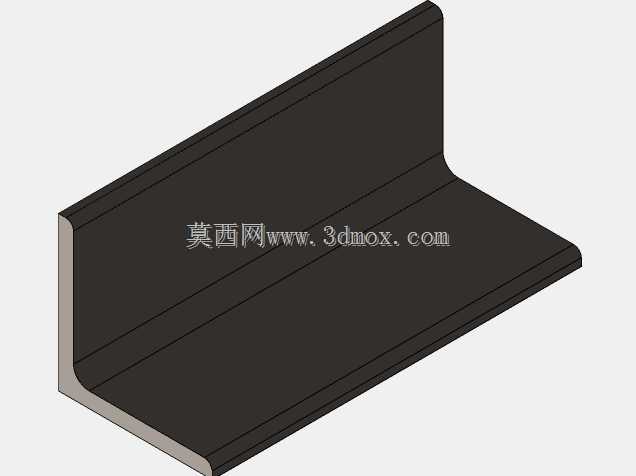

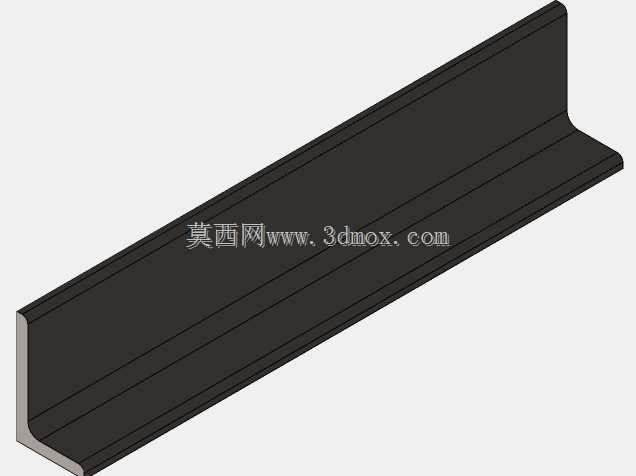

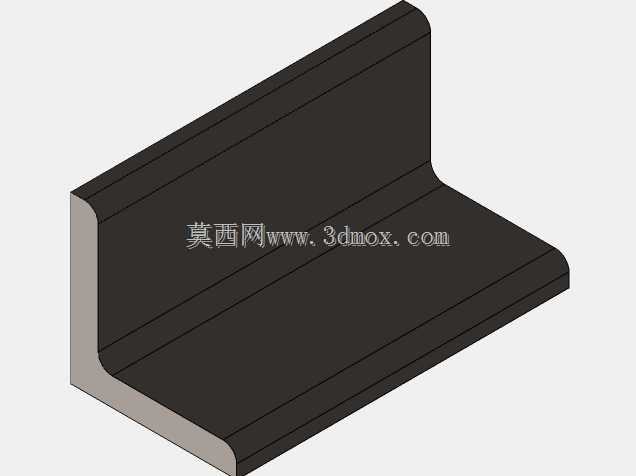

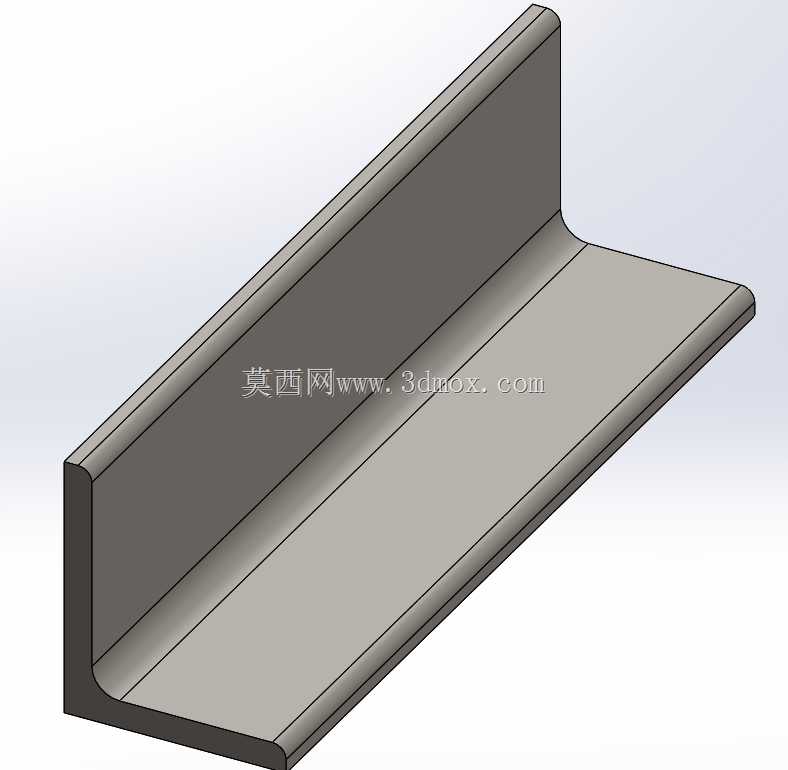

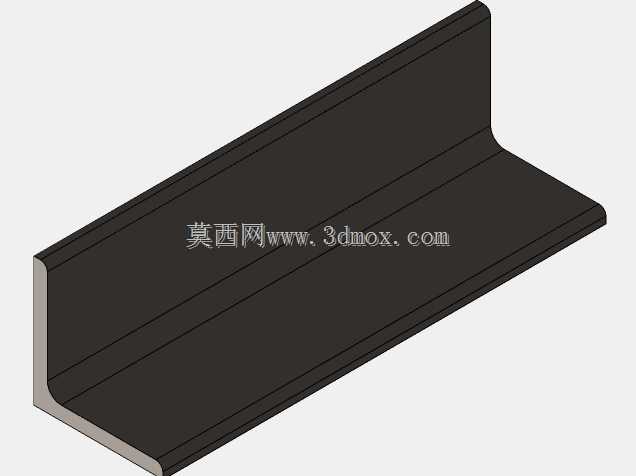

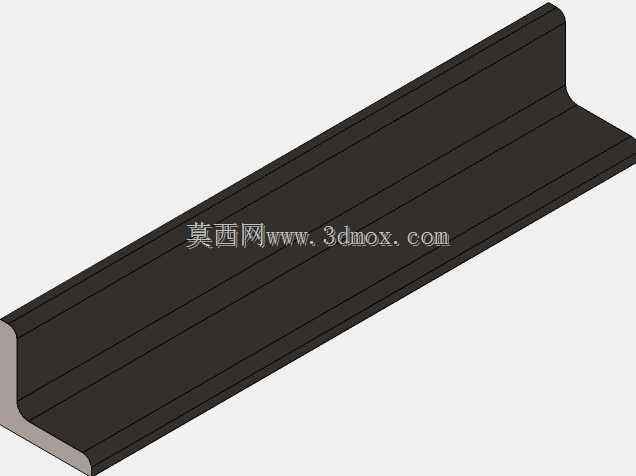

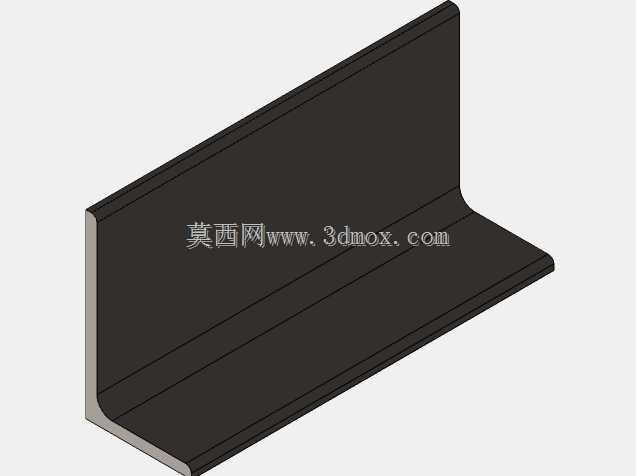

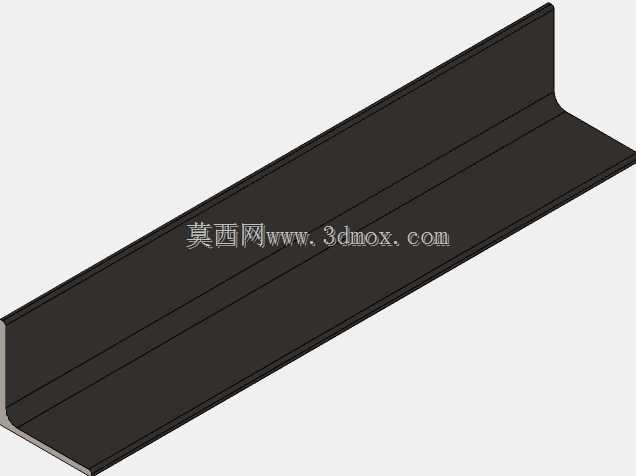

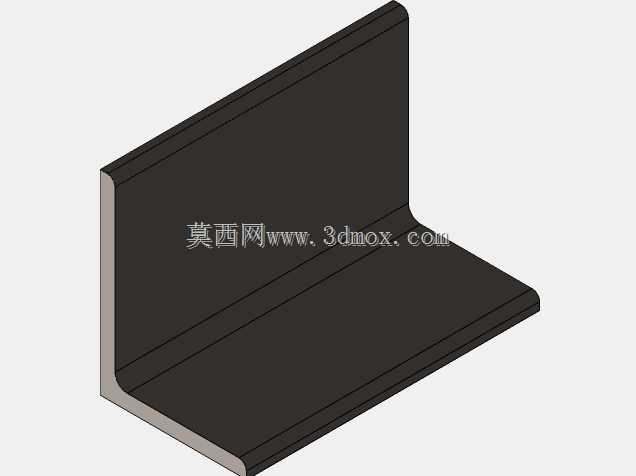

等边角钢L型结构件三维设计模型

　　在钢结构框架搭建、设备机架焊接、通讯塔架组装、工业厂房围护结构固定等场景中，L型等边角钢是应用频次极高的结构受力型材，这类构件的三维建模精度直接影响后续装配干涉检查、型材下料长度核算、焊接坡口预留、安装孔位匹配等全流程工作的落地效率。从实际工程使用角度出发，这类L型角钢的设计首先要匹配不同承重场景下的截面参数，不同壁厚规格的角钢对应不同的抗弯、抗剪承载力，在做三维建模时，需要严格还原角钢的直角弯折过渡圆角，避免直角锐边建模导致的应力集中仿真结果失真，同时要精准控制两个肢边的平面度公差，保证后续与其他板材、型材拼接时的贴合度，减少现场焊接时的调校工作量。在通讯类户外设备安装场景中，这类L型角钢常被用作设备支架的主承力构件，

　　需要兼顾户外抗风载、设备自重承重、安装面平整度等多重要求，建模时需要预留标准的安装孔位边界，明确不同规格角钢的肢长、壁厚对应的安装避让空间，避免现场安装时出现螺栓无法穿入、相邻构件干涉的问题。从设计思路来看，这类型材建模不需要做过度的特征冗余，重点还原截面的真实轮廓，包括弯折处的内圆角、外圆角过渡，肢边的边缘倒角处理，同时要保证型材长度方向的直线度，符合实际热轧型材的成型特征，避免出现建模时的面扭曲、边错位问题。在做设备选型配套时，设计人员可以直接调用这类参数化的角钢模型，快速完成框架的拼接装配，通过三维装配检查提前验证不同规格角钢搭配时的连接节点是否合理，核算节点处的连接钢板尺寸、螺栓长度是否匹配，

　　减少二维图纸阶段容易遗漏的空间干涉问题。针对不同的使用场景，比如轻型的设备护网框架、中型的设备操作台机架、重型的厂房承重支撑，需要对应选择不同壁厚、不同肢长的角钢规格，建模时要把不同规格的截面参数做清晰的区分，保证调用时可以快速匹配选型需求，同时要明确每一种规格角钢的理论重量参考值，方便后续做材料统计、成本核算工作。在做焊接结构设计时，L型角钢的拼接节点需要重点关注，三维模型中可以直观呈现不同拼接角度下的切口形式、焊接预留间隙，帮助工艺人员提前编制下料工艺，减少现场切割的返工量，尤其是在通讯塔类的桁架结构中，大量角钢的交汇节点复杂，精准的三维模型可以提前排查杆件之间的碰撞问题，保证现场安装的顺畅性。
