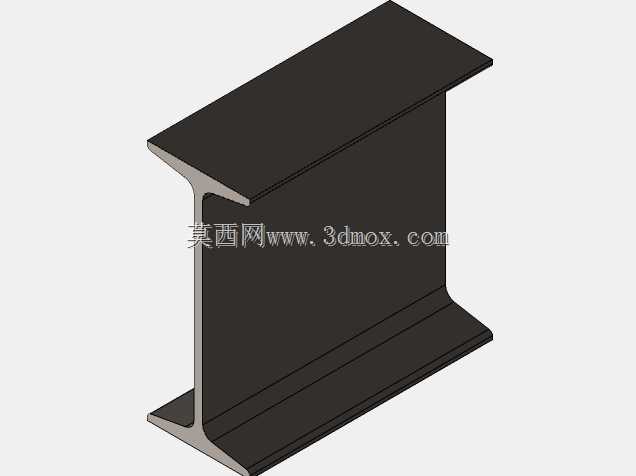

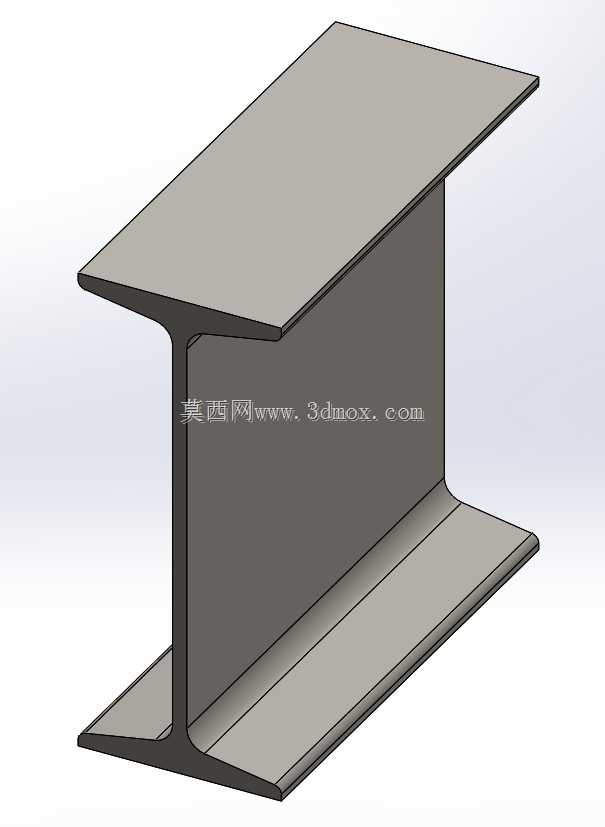

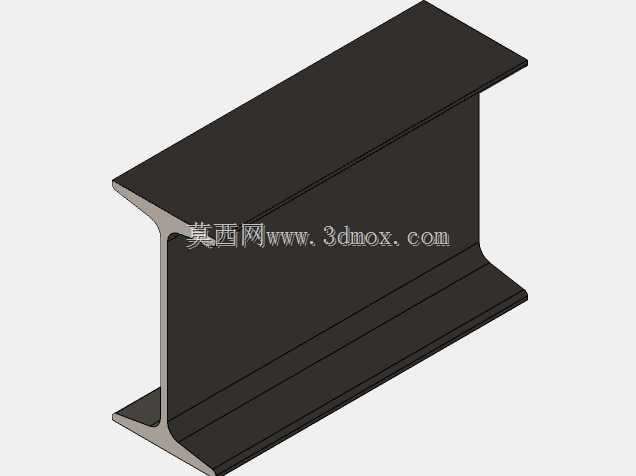

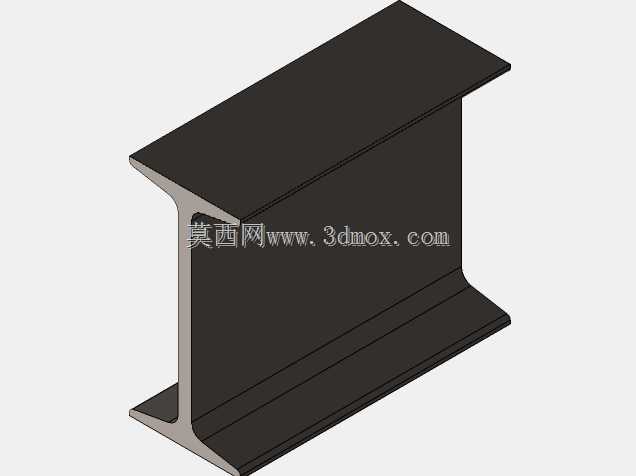

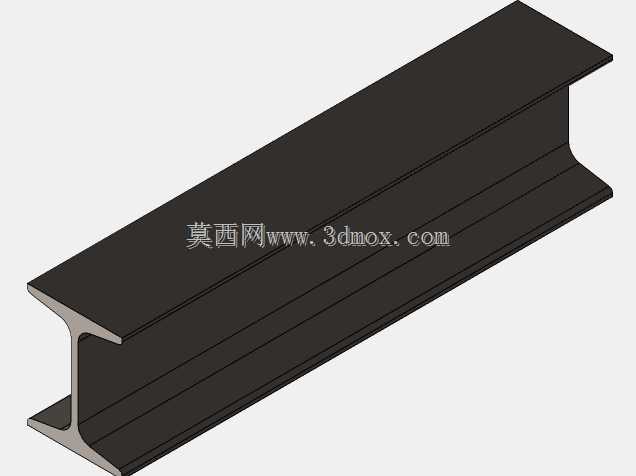

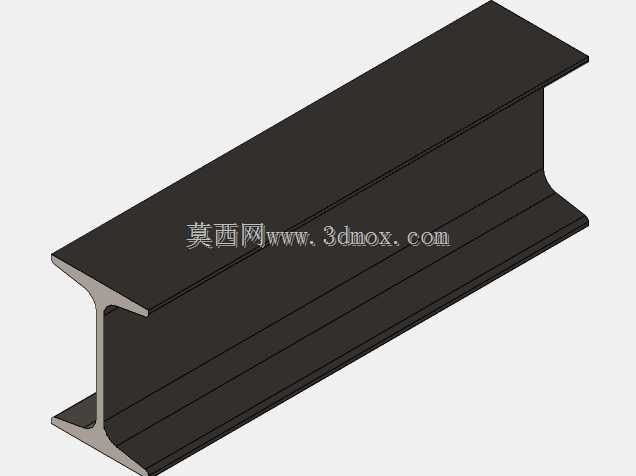

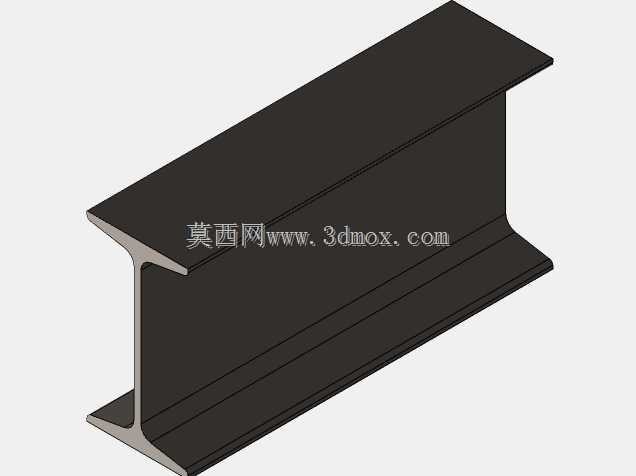

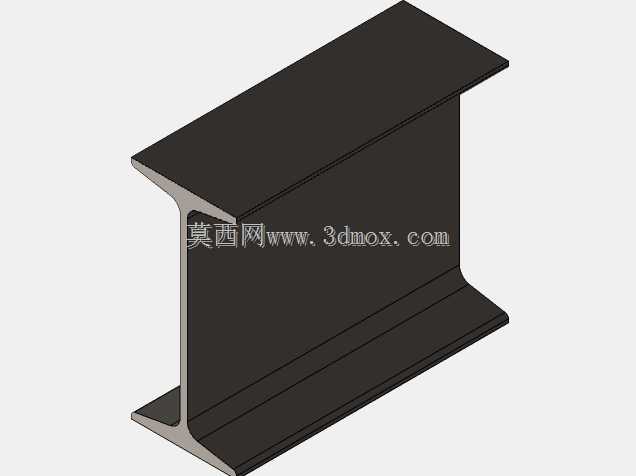

美标S系列工字型钢梁三维结构模型

　　在北美地区的工业厂房搭建、多层钢结构楼宇施工、重型设备支承机架设计、大跨度管线栈桥布设场景中，美标S系列工字钢是应用频次极高的结构承重构件，这类构件也常被称作美国标准梁，其截面设计经过长期工程验证，能在耗材用量可控的前提下，提供足够的强轴抗弯承载力与竖向抗剪性能，适配各类静载、中等动载的承重需求。从设计逻辑来看，这类S形工字钢采用上下翼缘对称布置、中间腹板垂直连接的截面形式，翼缘外边缘带有固定的斜度，区别于宽翼缘H型钢的平直翼缘特征，该斜度设计最早是为了适配早期铆接结构的安装贴合需求，如今也能在与配套连接件、加劲肋焊接时提供更好的施焊操作空间，减少焊缝位置的应力集中风险。不同规格的S系列梁对应不同的截面高度、翼缘宽度与腹板厚度，

　　选型时需要先核算支承点位的跨度、上部传递的恒载与活载组合值，确认梁的挠度变形限值在规范允许范围内，同时要预留出与相邻柱体、牛腿、连接节点板的安装边界尺寸，避免现场安装时出现构件干涉、螺栓孔位错位的问题。在三维建模过程中，需要严格对应美标型钢的截面参数绘制轮廓，保证翼缘斜度、腹板与翼缘的过渡圆角尺寸完全符合标准要求，不能随意简化圆角特征——这些过渡区域的尺寸直接影响构件的截面特性计算结果，若建模时忽略圆角，会导致后续有限元受力分析时局部应力计算值出现偏差，误导结构校核结论。这类钢梁在实际工程中常作为主次梁使用，主梁沿柱网跨度方向布置，次梁垂直于主梁铺设，两者通过高强螺栓节点或焊接连接板实现荷载传递，

　　部分重载场景下还会在梁端剪力较大的位置增设腹板加劲肋，提升局部抗剪能力，避免腹板在集中荷载作用下出现失稳变形。建模时还要注意预留螺栓连接的孔位间隙、焊缝的焊脚尺寸空间，保证导出的工程图能直接用于下料加工，不需要二次调整尺寸。
