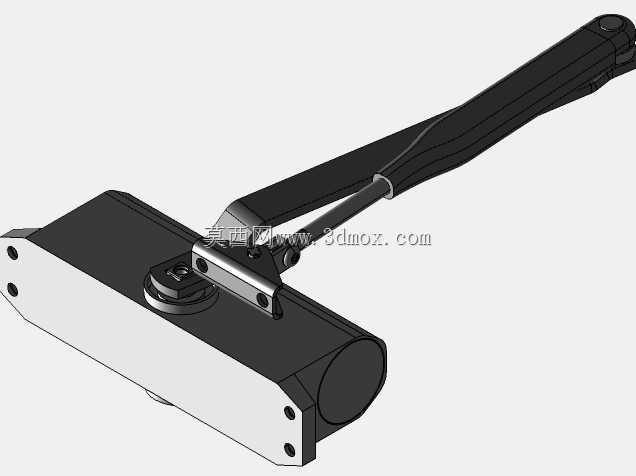

多玛TS77高架闭门器结构设计方案

这款高架型闭门器主要适配各类商用防火门、公共通道大尺寸门扇、写字楼高承重平开门场景，在商场、医院、办公楼、工业厂房的人员密集通行区域承担核心门控作用，能够在人员通行后自动完成门扇闭合动作，避免门扇长期敞开造成的空调能耗流失、消防通道防护失效、外部噪音粉尘灌入室内等问题，同时可在火灾等突发状况下配合消防联动系统确保防火门处于常闭状态，阻隔烟气与火势蔓延，为人员疏散争取安全时间。产品采用高架摇臂式传动结构，相比暗藏式闭门器拥有更大的开合角度适配范围，可适配门框与门扇存在较大高度差的特殊安装场景，摇臂采用多段铰接设计，传动过程中应力分布均匀，长期高频开合下不易出现结构变形或传动卡顿问题。主体壳体采用高强度压铸铝合金成型，表面做哑光耐磨喷塑处理，既能够抵御日常使用中的磕碰剐蹭，也可适配潮湿、多尘的复杂安装环境，避免壳体锈蚀影响内部构件运行。内部核心采用液压阻尼缓冲结构，可实现门扇开启过程的力度自适应，开门时阻尼随开启角度线性变化，避免开门力度过猛造成门扇撞击墙面或相邻构件，关门过程则分为两段调速区间，大角度快速闭合阶段可缩短门扇复位等待时间，接近锁闭位置时自动切换为慢速缓行，避免门扇快速撞击门框产生巨大噪音，同时防止夹伤通行人员。设计阶段充分考虑现场安装的适配性，主体壳体预留多组标准化安装孔位，可兼容市面主流门框型材的安装尺寸，无需额外打孔改造即可完成换装，摇臂长度预留调节余量，安装时可根据门扇与门框的实际间距调整连接位置，适配不同厚度、不同高度的门扇安装需求。整体安装边界充分考虑常规门体的安装空间，主体壳体厚度控制在不突出门体过多的范围，不会对门扇周边的通行空间造成额外占用，外露的摇臂构件做圆弧过渡处理，无尖锐棱角，避免人员通行时发生磕碰划伤。内部油路采用高精度加工的密封腔体，配合耐油耐磨密封件，可保证长期使用下液压油无渗漏，缓冲力度稳定不衰减，能够满足高频次通行场景下的长期可靠运行需求，无需频繁维护调试即可保持稳定的关门力度与缓冲效果。
