SOSS216款隐形十字暗铰链结构设计

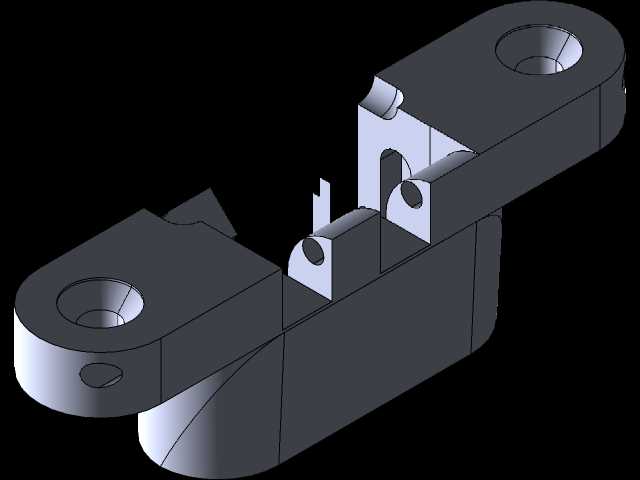

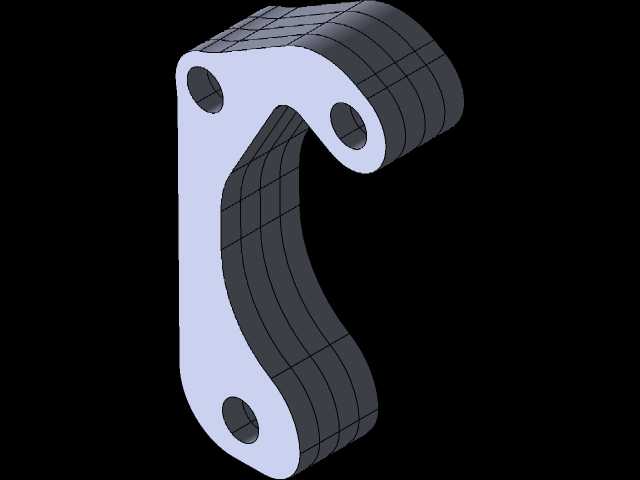

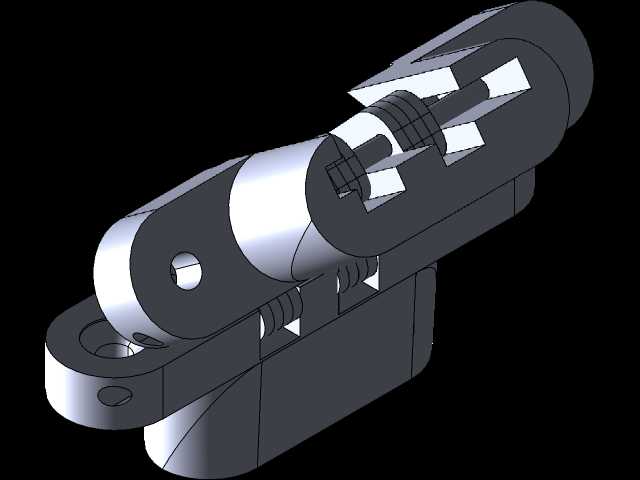

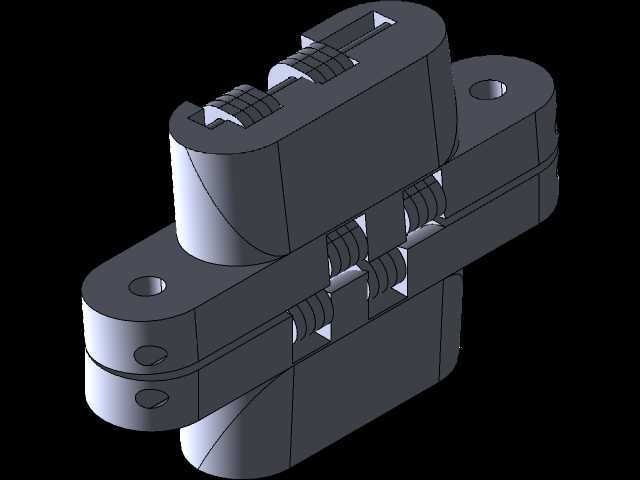

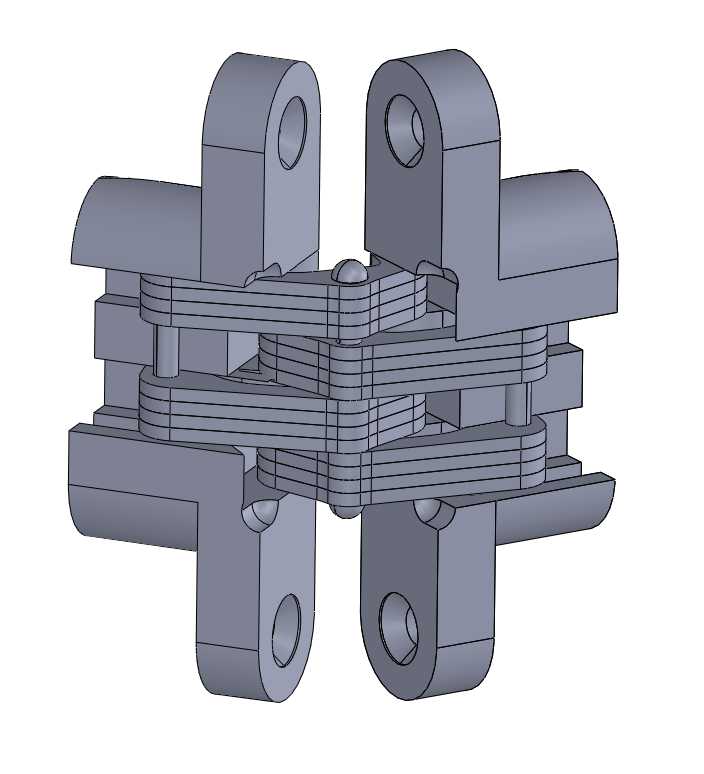

这款SOSS结构的隐形暗铰链，主要应用于各类对外观整洁度要求较高的门体连接场景，常见于高端实木家具柜门、隐形室内门、折叠隔断门、珠宝展柜柜门以及特种密闭舱门的铰接部位，安装完成后铰链主体完全隐藏在门扇与门框的铣槽内部，门体闭合后从外部完全看不到五金配件，能够最大程度保留饰面的完整视觉效果，不会破坏整体设计的线条流畅感，适配极简风、轻奢风、隐形门等多种对外观一致性要求高的装修与家具设计方案。从功能特性来看，这款铰链采用多组叠片式交叉铰接结构，通过多层连接片的同步转动实现门扇的0到180度平顺开合，转动过程中各叠片之间通过销轴定位，配合接触面的低摩擦设计，开合时没有明显卡顿与异响，长期使用也不易出现松动下垂的问题；铰链两端的固定座带有沉头安装孔，安装时可将螺丝完全沉入座体内部，不会突出表面影响门体闭合，同时对称式的结构设计让它不分左右开门方向，无需区分正反件即可适配内开、外开等不同安装需求，降低了现场安装的选型难度。在设计思路上，这款铰链采用完全内嵌的安装逻辑，整体结构做了等强度优化，中间叠片区域在开合时会同步收折进入两端固定座的预留空腔内，闭合状态下整体厚度完全匹配常规门扇与门框的开槽深度，不会出现突出顶碰的问题；固定座的外形做了圆角过渡处理，能够降低安装开槽时的边角应力集中，避免木材或板材开槽部位出现开裂。从安装边界来看，这款铰链的固定座尺寸适配常规40mm以上厚度的门扇，安装时需要在门扇侧边与门框对应位置铣出匹配固定座外形的凹槽，凹槽深度与固定座厚度保持一致，两个固定座分别嵌入门扇与门框的槽位后通过沉头螺丝锁紧，中间铰接区域在门体开合时会在预留的缝隙内完成收展，安装完成后门扇与门框之间的缝隙可以控制在2mm以内，既保证了开合的活动余量，也能避免缝隙过大影响美观与密闭性。相较于普通外露合页，这种隐形铰链不仅外观整体性更强，同时铰接点的受力分布更均匀，多层叠片共同承担门扇的重量，承重表现优于同规格的普通明装合页，能够适配更大重量的实木门与金属门使用。
