可调节式锯马支撑焊接组对工装架

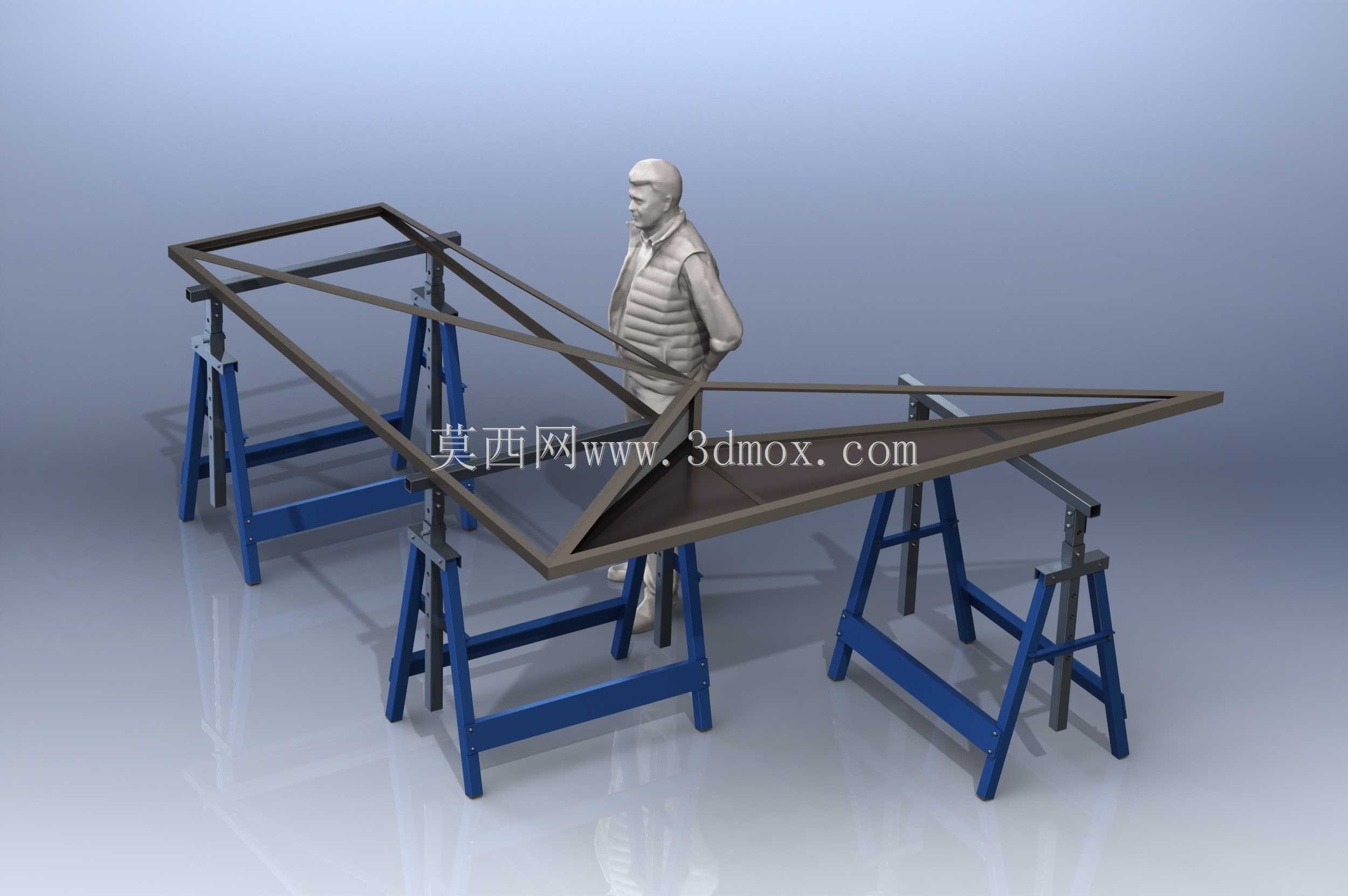

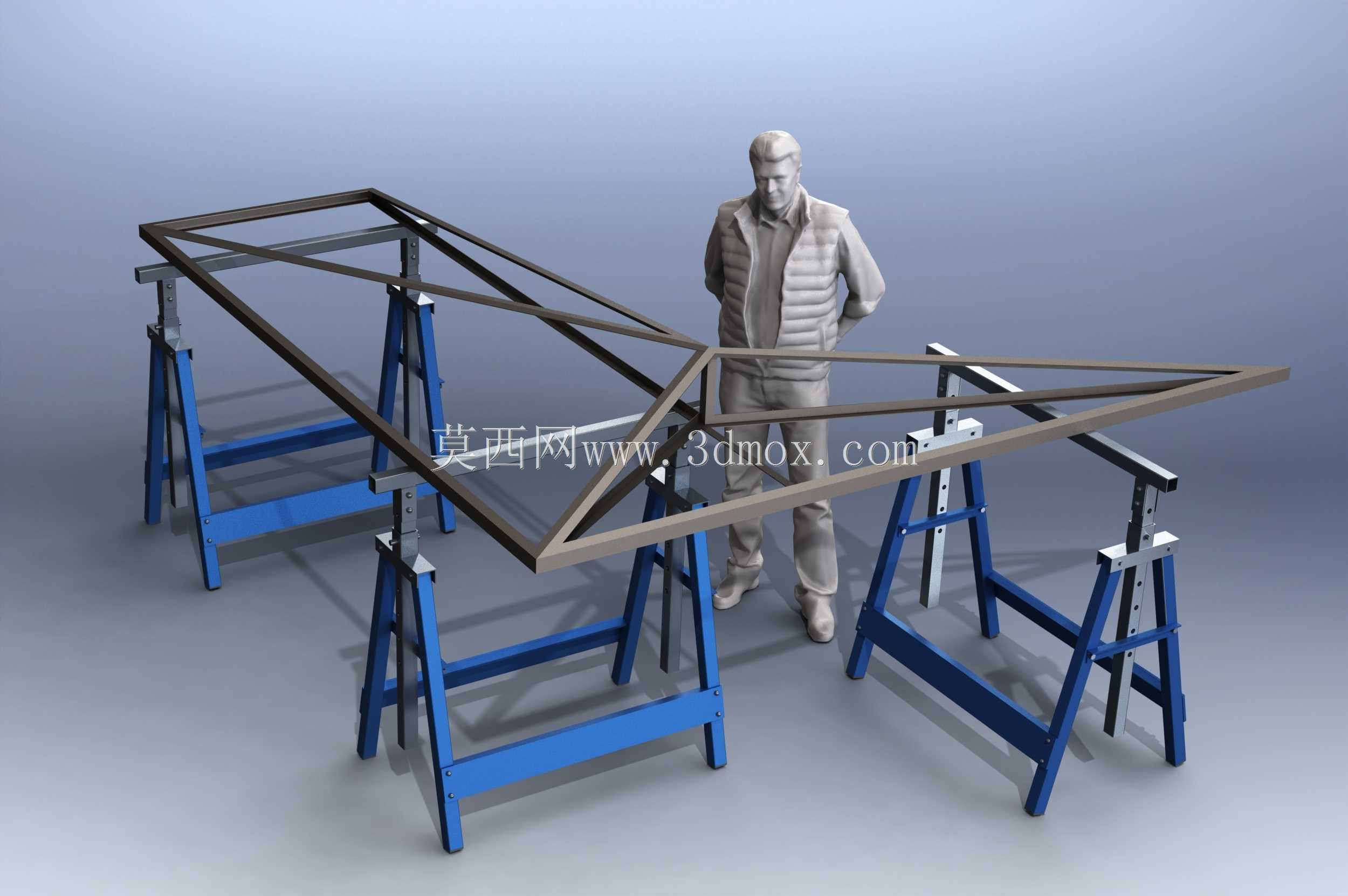

这款工装支撑设备主要面向金属加工、钣金制作、小型构件焊接组对等作业场景，是车间现场进行长尺寸框架类构件加工时的核心辅助工装，能够替代传统固定式垫高架，适配不同规格构件的加工支撑需求，解决现场作业中支撑高度不匹配、支撑点间距无法调整、构件放置不稳易偏移的常见问题。整套设备由两组独立的可调高度锯马支架，以及架设在支架上的长尺寸金属框架构件组成，锯马支架采用落地式三角稳定结构，底部为宽幅支撑脚设计，接触地面的支撑端做了加宽防滑处理，即使在车间环氧地坪、水泥地面上放置也不会出现侧滑、倾覆的问题，单组支架可承载数百公斤的构件重量，完全满足常规小型金属框架、型材构件的加工承重需求。支架的支撑高度采用多档位孔位调节设计，作业人员可根据自身操作高度、构件加工的实际需求，快速调整支撑面的高度，调整过程无需额外辅助工具，仅通过插拔定位销即可完成高度档位的切换，调整到位后定位销可自动锁止，避免作业过程中支架高度意外滑落。架设在支架上的金属框架为长条形桁架结构，采用矩形管材拼接焊接而成，框架整体做了轻量化的斜撑加强设计，在保证整体结构刚性的前提下尽可能降低自身重量，方便作业人员搬运挪动，框架的拼接节点处预留了组对定位的基准面，可作为后续焊接、钻孔、打磨工序的定位基准。在实际作业场景中，这套工装可灵活调整两组锯马支架的间距，适配不同长度的构件支撑需求，无论是两米左右的小型门窗框架，还是接近四米的长型材构件，都可以通过调整支架间距找到最优的支撑点位，避免构件因支撑间距过大出现中部下垂变形的问题。支架的顶部支撑面做了防滑耐磨处理，与金属框架接触的位置不会出现硬摩擦刮伤构件表面，同时也能防止构件在焊接、打磨过程中出现移位。整套工装的设计完全贴合车间一线的实际作业习惯，没有多余的复杂结构，所有调节结构都做了外露式设计，作业人员无需经过复杂培训即可快速上手使用，设备整体的外形尺寸适配常规车间的通道宽度，闲置时可将支架调整至最低高度，堆叠放置在车间边角，不会占用过多的仓储空间。安装使用时无需对地面做额外的固定处理，仅需将支架放置在平整地面上，调整好高度和间距即可放置构件开展作业，大幅降低了工装部署的准备时间，提升现场加工作业的整体效率。
