便携式钻削加工定位导向工装结构

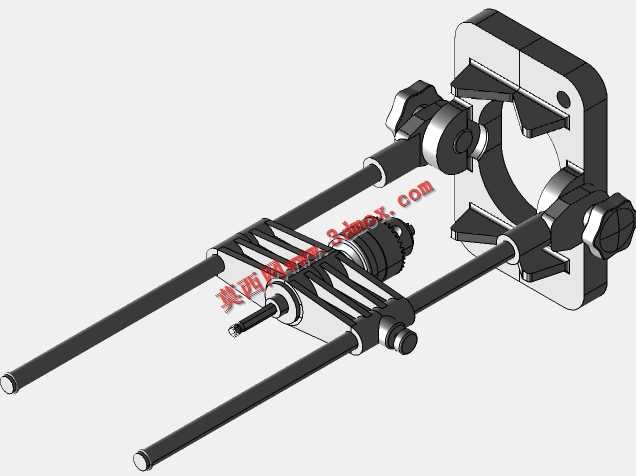

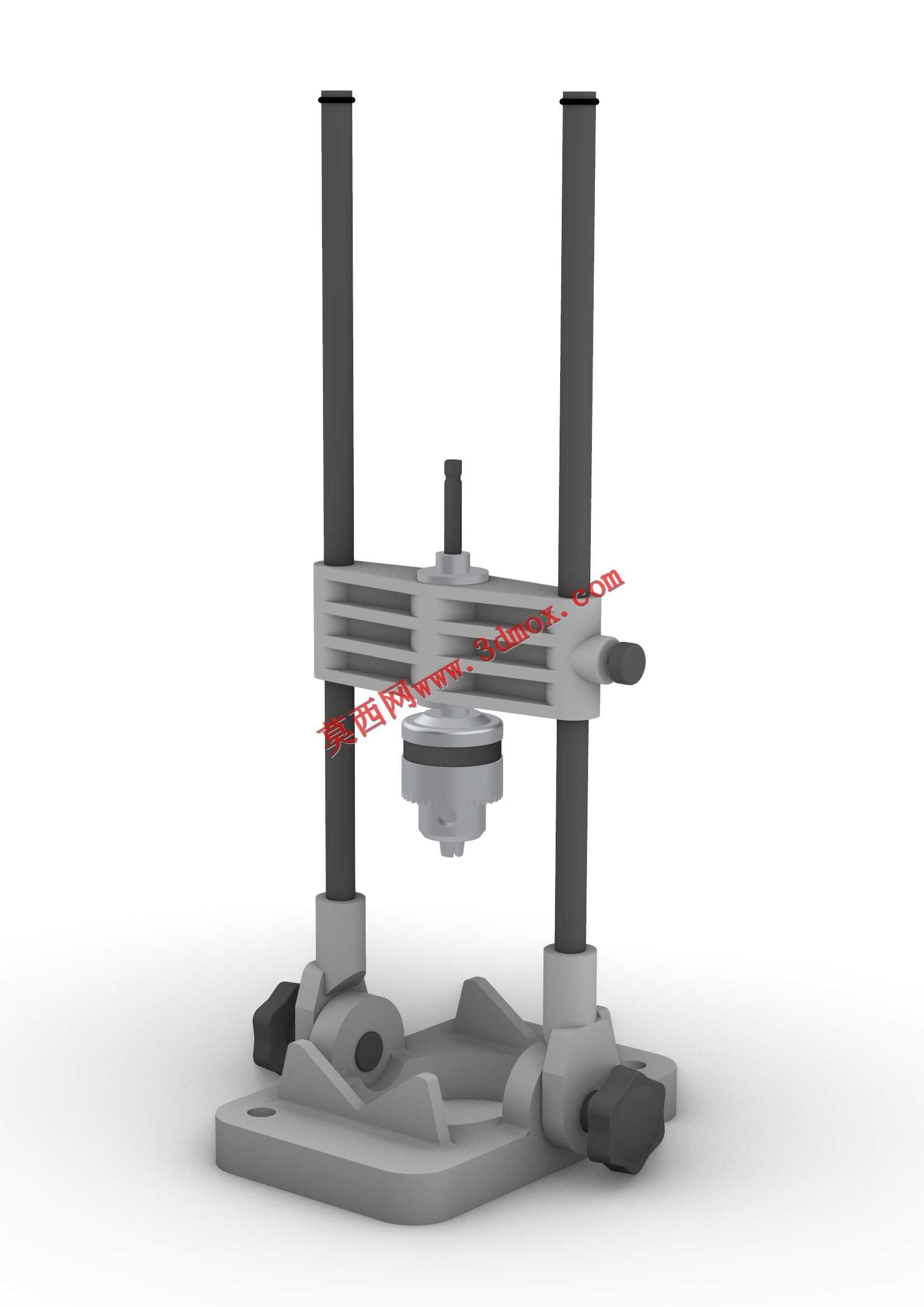

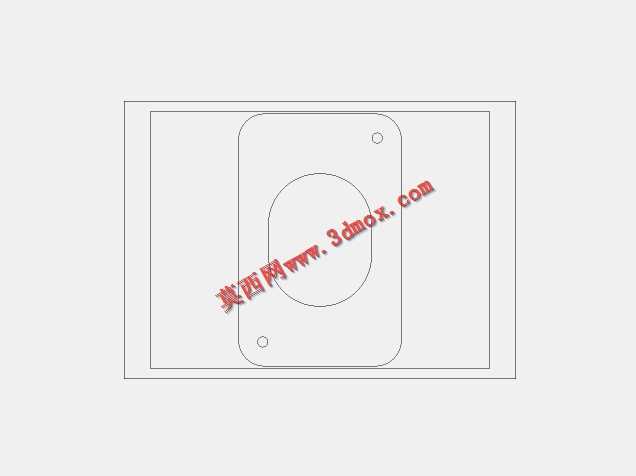

这款钻削导向工装主要应用于单件小批量机加工场景、现场设备维修配孔作业、非标构件现场改装的钻孔工序中，能够解决手持电钻或小型动力钻具作业时钻头偏移、孔位歪斜、孔轴线垂直度不足的常见加工问题，尤其适合没有大型钻床、镗床设备的现场作业环境，或是大型构件无法移动到机加工工位时的配钻作业需求。工装整体采用双立柱导向支撑结构，底部为带定位基准面的安装基座，基座上设置有可调节的锁紧压块，能够快速夹持固定在待加工工件的基准面上，无需复杂的找正工序即可完成工装的快速装夹固定，适配不同厚度的平板类、支架类待加工工件。双立柱采用高精度光轴结构，表面做硬化耐磨处理，滑动架沿双立柱做垂直方向的直线运动，滑动架中部设置有钻套安装位，可根据待加工钻头的直径更换对应规格的快换钻套，钻套与滑动架之间采用高精度间隙配合，保证钻头进给过程中始终保持与工件基准面垂直的进给方向，从根源上避免钻孔偏斜、孔径超差的问题。滑动架侧面设置有锁紧手柄，可在调整钻孔深度位置时锁定滑动架的高度，也可在深孔加工时分段进给锁定，防止钻头进给过量。工装的整体安装边界控制合理，底部基座的支撑跨度经过优化，在保证装夹稳定性的同时尽可能缩小占用空间，能够适配狭窄空间内的钻孔作业，双立柱的有效导向行程覆盖常规机加工、维修作业中常见的钻孔深度需求，无需额外加装延长结构即可完成大部分常规孔的钻削导向。设计过程中充分考虑了现场作业的操作便利性，所有调节部件均设置在操作人员易触及的位置，锁紧压块采用旋钮式锁紧结构，无需额外工具即可完成工装在工件上的装夹与拆卸，钻套的更换也采用快拆结构，切换不同孔径加工时无需拆解工装主体即可快速完成钻套替换。滑动架与立柱之间的导向配合采用自润滑衬套结构，长期使用无需频繁加注润滑脂即可保持顺畅的滑动手感，同时避免润滑油脂污染待加工工件表面。基座的定位底面做了精密铣平处理，与待加工工件表面贴合时能够保证足够的接触面积，避免钻孔过程中工装出现翘动移位，底部的压块夹持行程做了加长设计，既可以夹持较薄的金属板材，也可以夹持一定厚度的型材、支架构件，拓宽了工装的适用场景。在实际使用过程中，操作人员只需将工装基座放置在待钻孔位的对应位置，调整压块锁紧固定工装，选择对应直径的钻套装入滑动架，将钻头穿过钻套抵在工件表面，启动钻具后下压滑动架即可完成高精度的垂直钻孔作业，相比传统的划线打样冲钻孔方式，能够大幅提升孔位精度与钻孔效率，降低操作人员的技能要求，即使是新手操作人员也能加工出垂直度、位置度符合要求的装配孔。
