五万风量工业滤尘配套风机设备结构

该套滤尘及风机配套设备，主要应用于木工加工车间、金属打磨工位、建材生产投料段、燃煤锅炉尾气段等存在大量粉尘弥散的工业作业场景，核心作用是对含尘气流进行气固分离，捕集气流中裹挟的固体粉尘颗粒，最终排出符合环保排放要求的洁净气体，避免无组织粉尘排放造成的车间职业健康危害、周边大气环境污染问题，同时部分场景下还可回收气流中携带的有价生产粉料，减少生产物料的无端损耗。

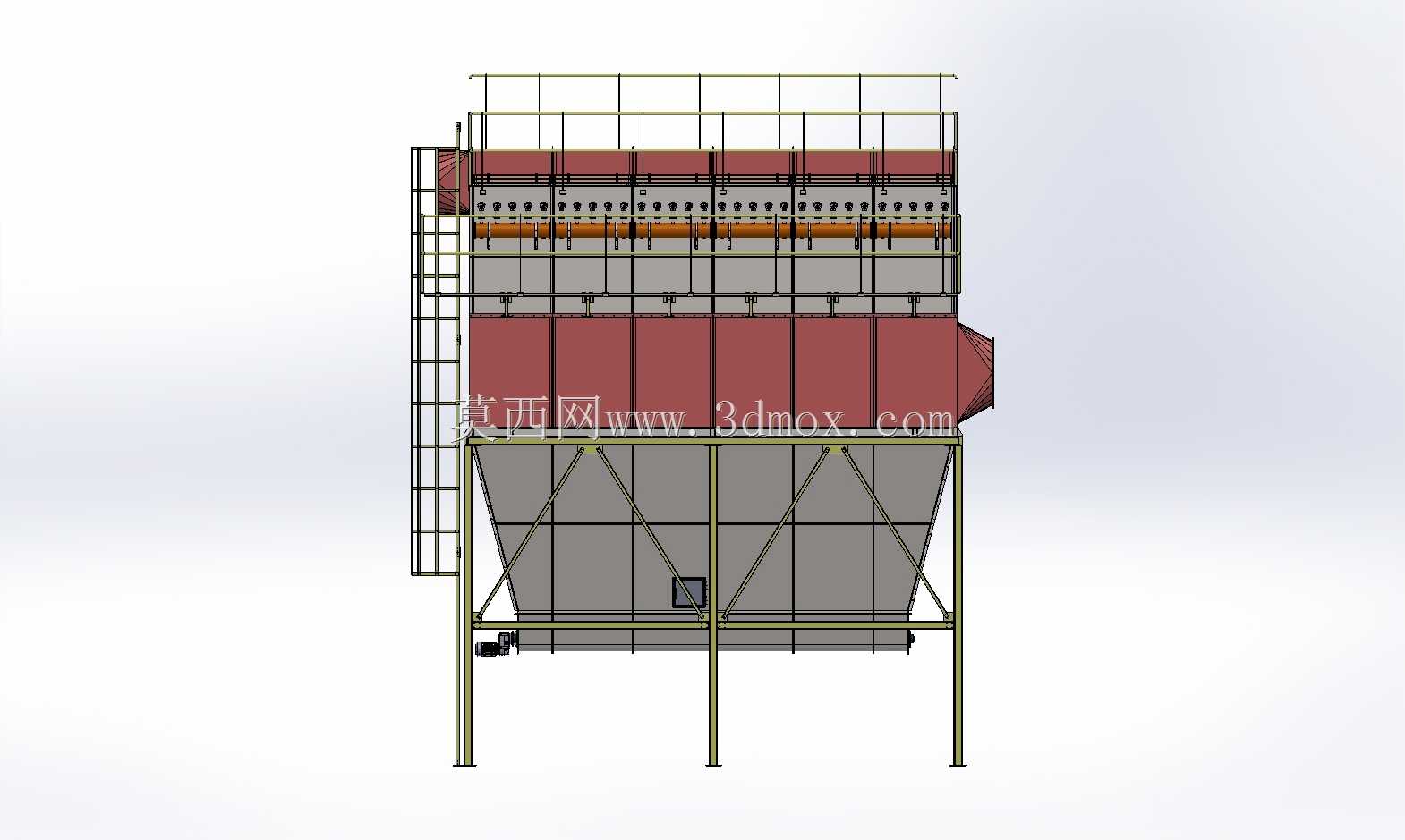

整套设备采用上进风下出灰的经典结构布局，含尘气流从设备上部的进气段进入箱体内部后，气流流速会因通流截面突然扩大而快速降低，大颗粒粉尘会在重力作用下直接沉降进入下部灰斗，细微颗粒则随气流穿过滤尘单元，被阻隔在滤料外表面，洁净气流透过滤料进入净气腔后，由配套的离心风机提供动力抽吸排出，当滤料表面附着的粉尘层增厚到设定阻力阈值时，设备自带的喷吹清灰结构会逐行对滤尘单元进行脉冲喷吹，让附着的粉尘层脱落掉入下方灰斗，完成滤料的再生过程，保证设备持续稳定运行。

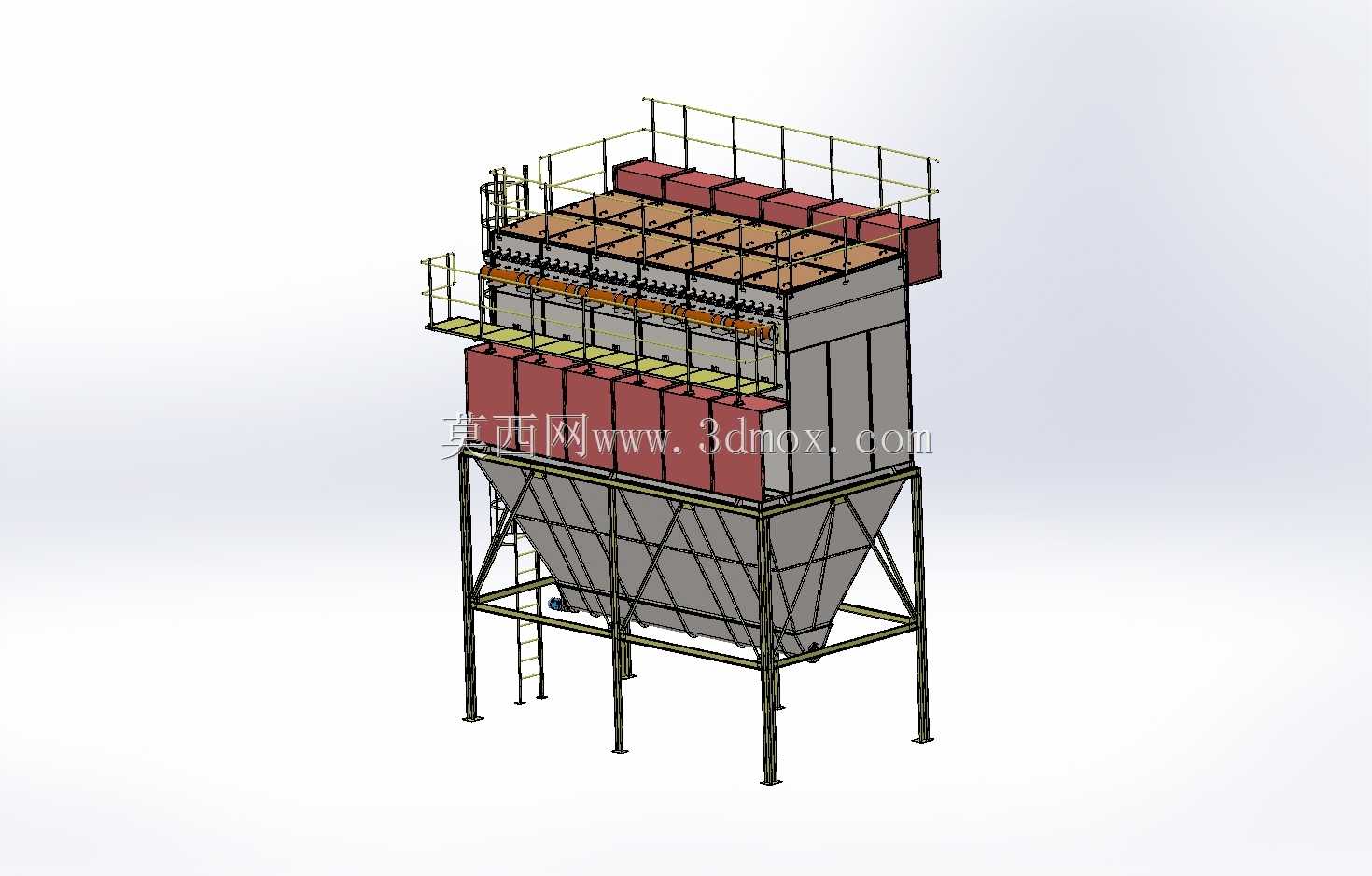

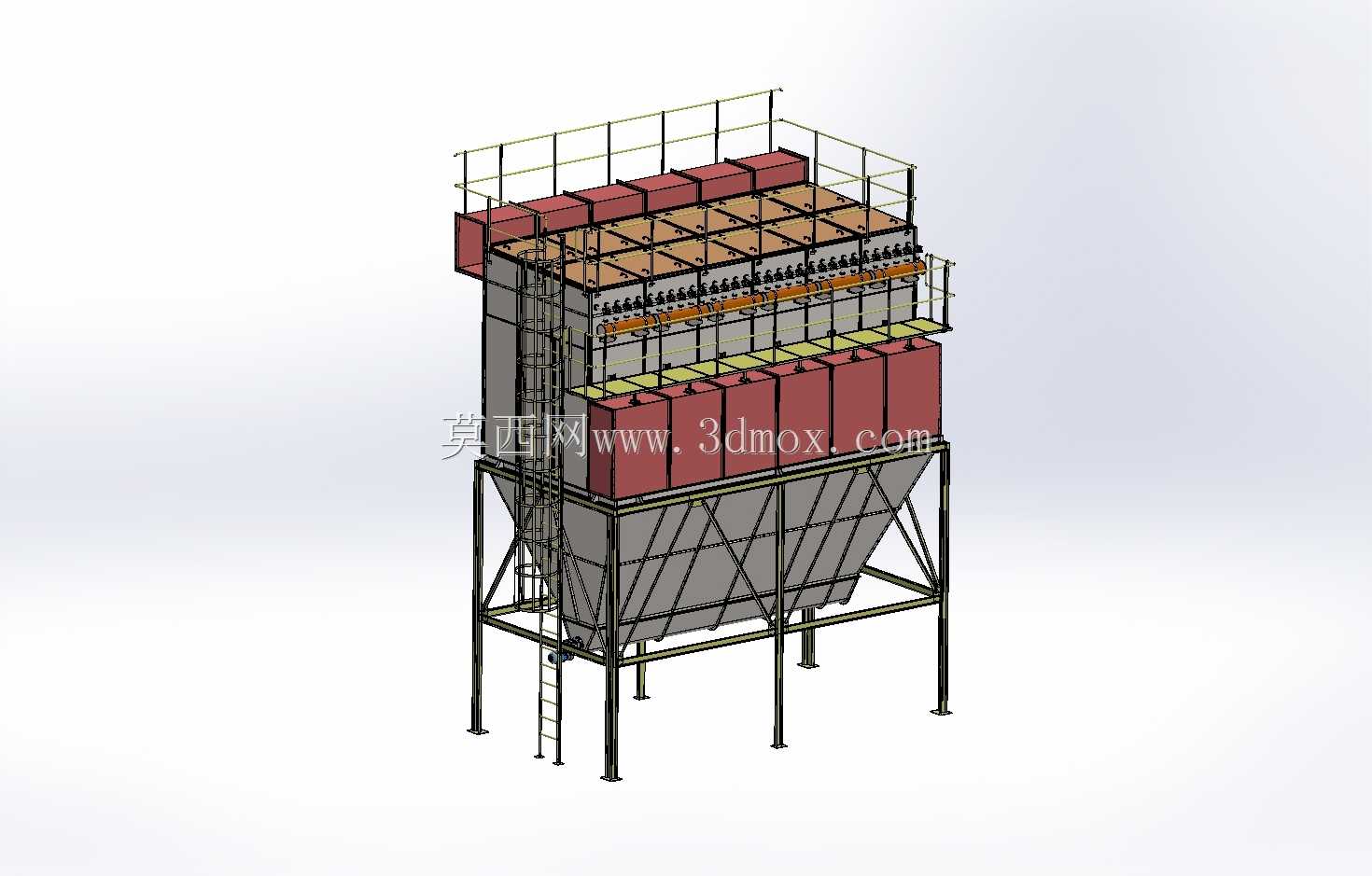

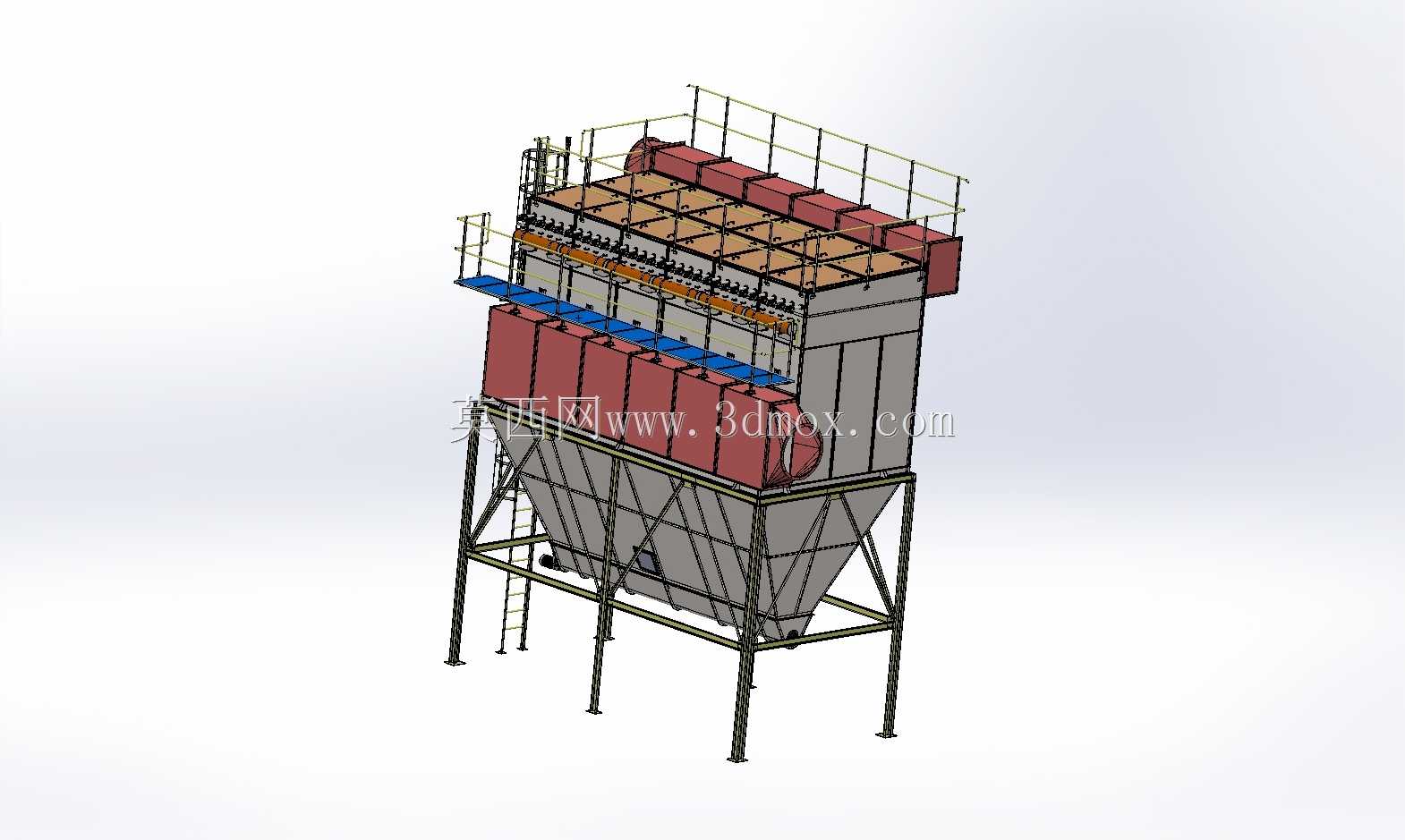

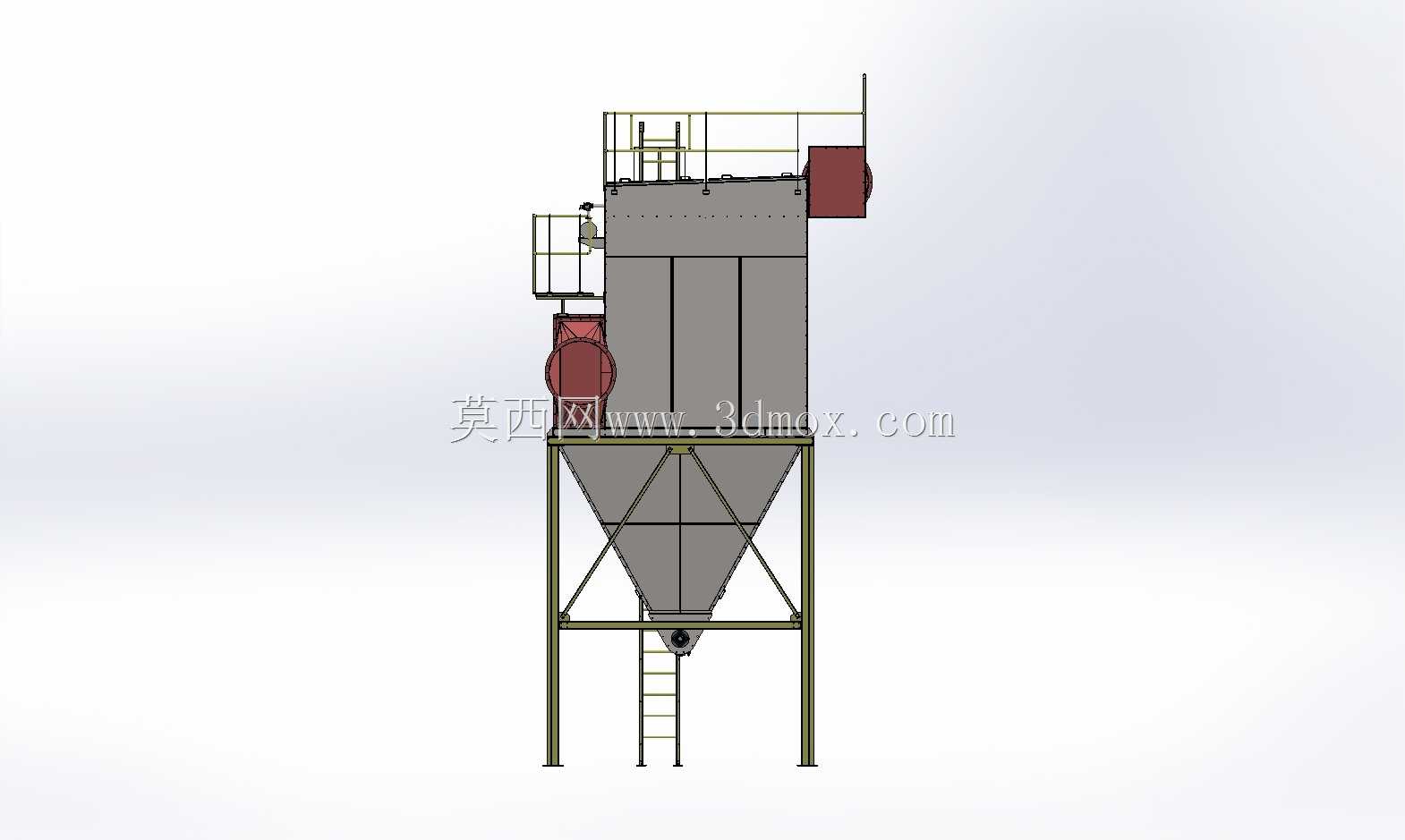

设计过程中充分考虑了现场运维的实际需求，设备顶部设置了带安全护栏的全周检修平台，配套直爬梯连通地面与各层操作位，方便运维人员定期检查喷吹组件、更换破损滤袋、检修顶部阀门部件；下部灰斗采用四棱台收料结构，倾斜角度大于粉尘自然安息角，避免粉尘在灰斗内壁搭桥积料，灰斗侧壁设置了检修人孔与振打组件接口，方便处理偶发的积料堵塞问题；整套设备采用型钢焊接支架作为承载结构，支架支腿按照现场混凝土基础的预埋螺栓点位设计安装孔位，可直接与现场基础固定，无需额外做复杂的结构改造。

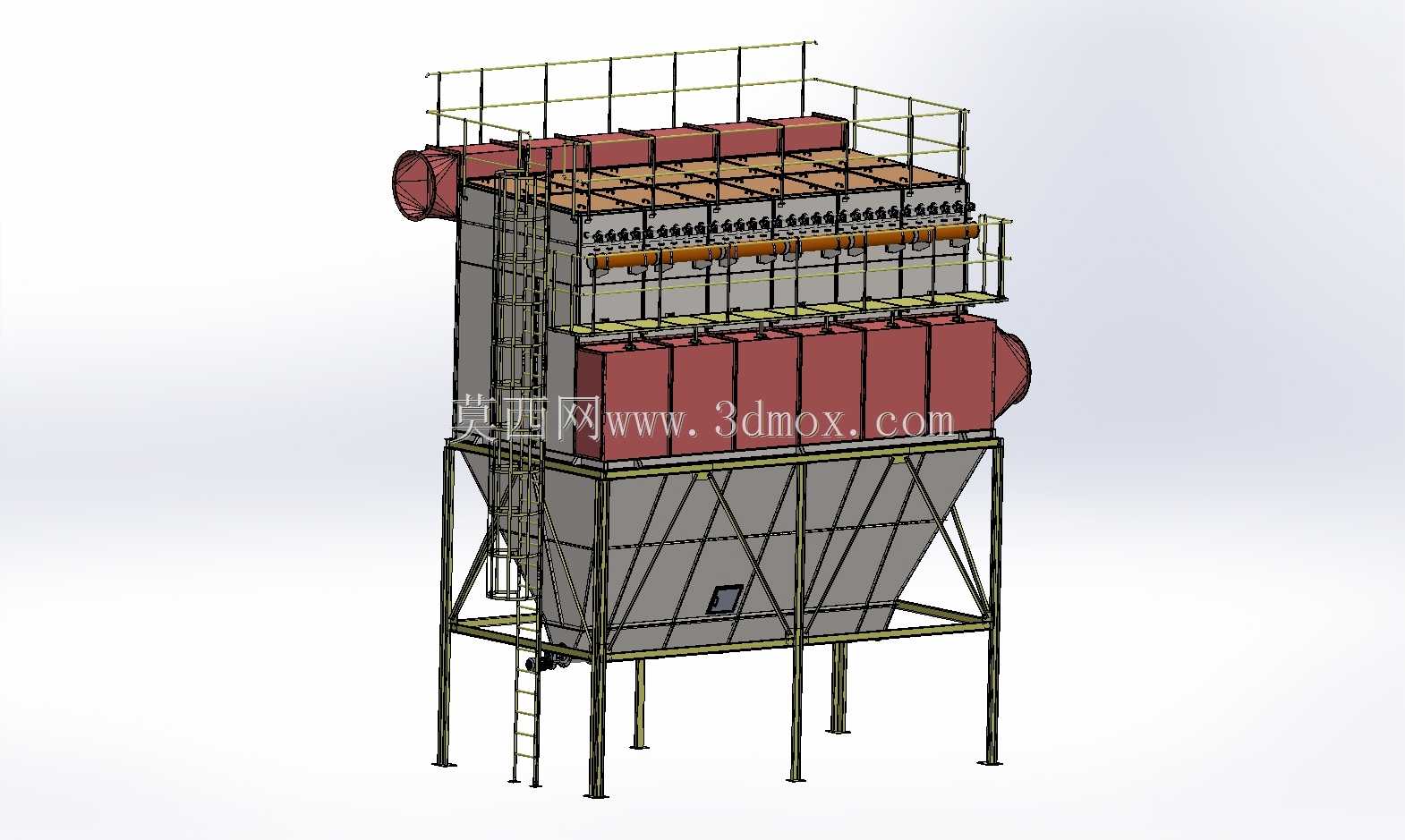

设备的外形边界充分适配常规工业厂房的层高与安装空间，侧面预留的风机接口可直接对接厂区排风管道，进气口可根据现场工艺管道走向调整对接方位，灰斗下部预留的卸灰阀接口可匹配螺旋输灰机、卸灰阀、集尘桶等多种排灰装置，能够适配不同产尘场景的排灰收集需求，整体结构模块化程度高，现场安装时仅需完成分段箱体拼接、管道对接、电路接驳即可投入使用，大幅缩短现场安装调试的周期。
